MSM-1-P-CA-PPP-R5-175917 (Rend. sz. 175917)

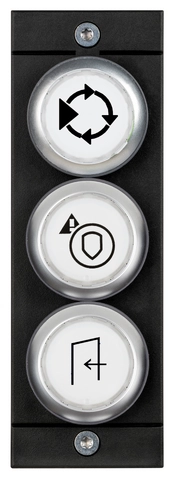

Submodule MSM-1-P... (3 illuminated pushbuttons with symbol)

  • Function expansion for modules MGB2 and MCM
  • Connection type: P
  • 3 illuminated pushbuttons with symbol
MSM-1-P-CA-PPP-R5-175917 (Rend. sz. 175917)

Ismertetés

Dimension drawing
Dimension drawing
Dimension drawing
Dimension drawing
Wiring diagram for connection to MGB2 Classic
Wiring diagram for connection to MGB2 Classic

Dimensional drawings

Dimensional drawings
Pos 1White-illuminated pushbutton with lettering
Pos 2White-illuminated pushbutton with lettering
Pos 3White-illuminated pushbutton with lettering
Zmarks orientation of item 1

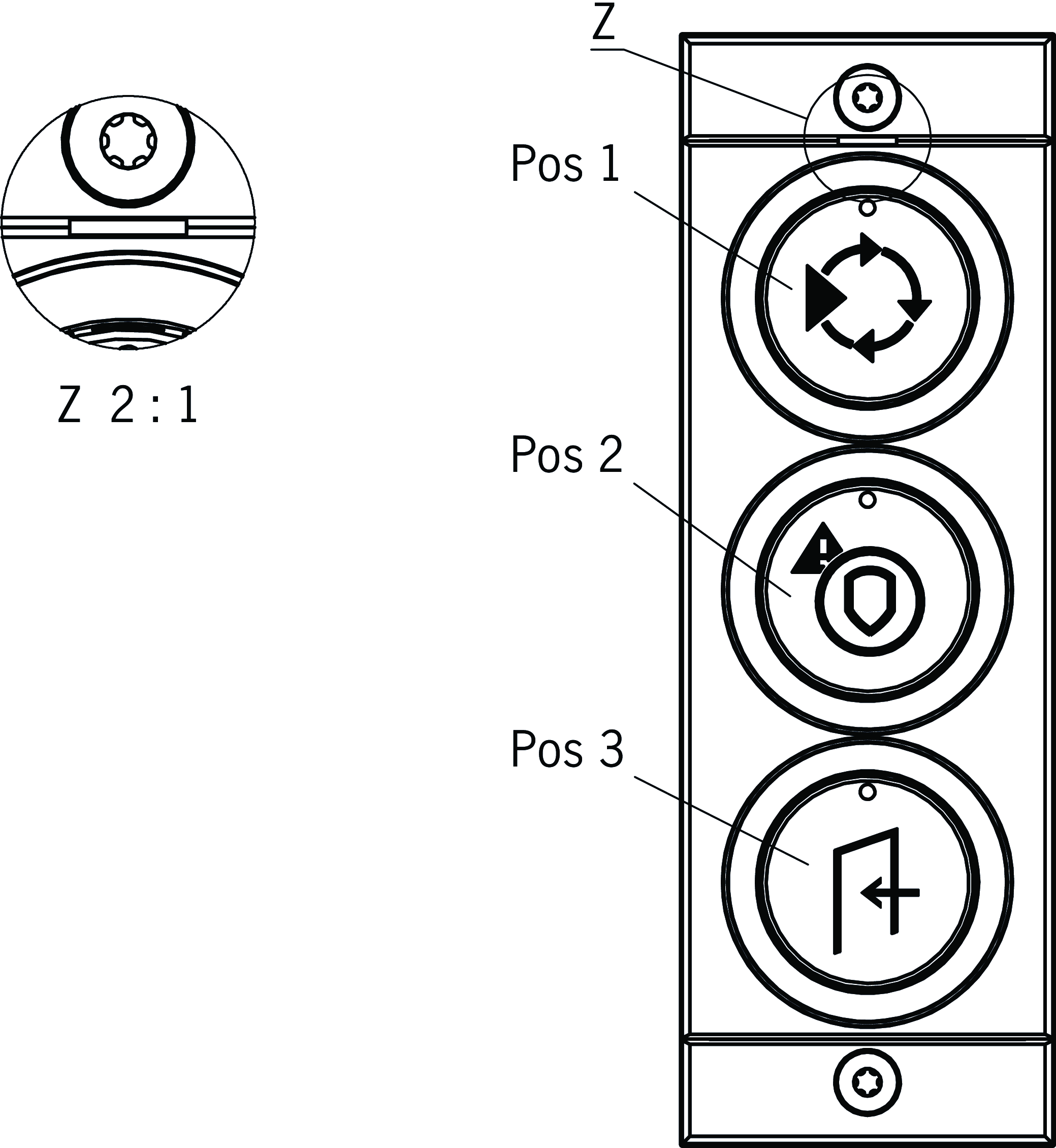

Dimensional drawings

Dimensional drawings

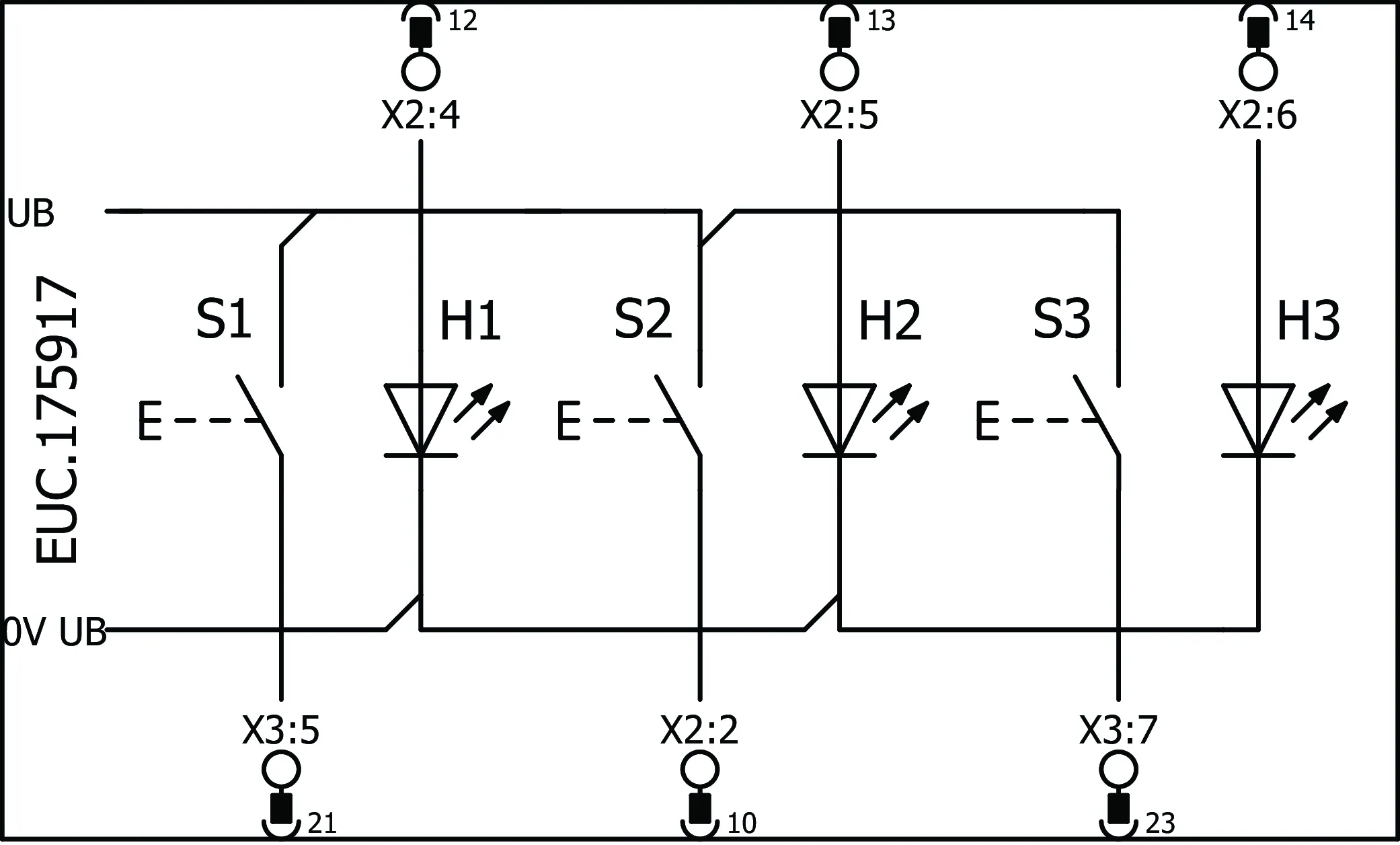

Connection examples

Connection examples

Műszaki adatok

Operating and display elements

ItemColorExtrasSlide-in labelNote slide-in labelSwitching elementVersionNumberDesignation1LED
1whiteprinted1NOIlluminated pushbutton
2whiteprinted1NOIlluminated pushbutton
3whiteprinted1NOIlluminated pushbutton

Electrical connection values

Current consumption max. 30 mA
Controls and indicators
Breaking capacity max. 0.25 W
Switching voltage 24 V
Switching current 5 ... 10 mA
LED power supply 24 V DC

Mechanical values and environment

Installation orientation any
Shock and vibration resistance Acc. to EN IEC 60947-5-3
Degree of protection IP65 (IP20) (in the installed state)
Ambient temperature
at UB = 24 V DC -25 ... 55 °C
Material Fiber glass reinforced plastic

Miscellaneous

Submodulbreite 1
Software ID (SW ID) 9000003

Letöltések

Teljes csomag

Minden fontos dokumentum letöltése egyetlen kattintással.

Tartalom:

  • A használati utasítás és a használati utasítás vagy a rövid utasítás kiegészítései
  • A használati utasítást kiegészítő adatlapok
  • A megfelelőségi nyilatkozat
Teljes csomag letöltése (ZIP, 0,6 MB)

Egyedi dokumentumok

Egyéb dokumentumok

Rendelési adatok

Rend. sz. 175917
Cikk neve MSM-1-P-CA-PPP-R5-175917
Súly 0,kg
Vámtarifaszám 85365019000
ECLASS 11.0 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
