MSM-1-P-CA-P0P-T7-177032 (Rend. sz. 177032)

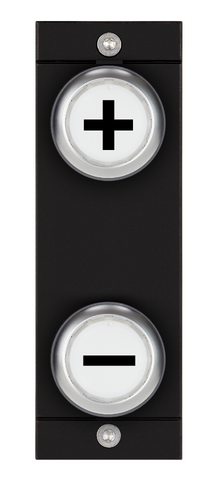

MSM-1-P... Submodule (2 illuminated pushbuttons with symbols)

  • Function expansion for modules MGB2 and MCM
  • Connection type: P
  • 2 illuminated pushbuttons with symbol
MSM-1-P-CA-P0P-T7-177032 (Rend. sz. 177032)

Ismertetés

Dimension drawing
Dimension drawing
Dimension drawing
Dimension drawing
Wiring diagram
Wiring diagram

Dimensional drawings

Dimensional drawings
Pos 1White signal indicator
Pos 3Illuminated pushbuttons
Zmarks orientation of item 1

Dimensional drawings

Dimensional drawings

Connection examples

Connection examples

Műszaki adatok

Operating and display elements

ItemColorExtrasNote slide-in labelSlide-in labelSwitching elementVersionNumberDesignation1LED
1whiteprinted1NOIlluminated pushbutton
3whiteprinted1NOIlluminated pushbutton

Electrical connection values

Current consumption max. 20 mA
Controls and indicators
Breaking capacity max. 0.25 W
Switching voltage 24 V
Switching current 5 ... 10 mA
LED power supply 24 V DC

Mechanical values and environment

Installation orientation any
Storage temperature -25 ... 70 °C
Shock and vibration resistance Acc. to EN IEC 60947-5-3
Degree of protection IP65 (IP20) (in the installed state)
Ambient temperature
at UB = 24 V DC -25 ... 55 °C
Material Fiber glass reinforced plastic

Miscellaneous

Submodulbreite 1
Software ID (SW ID) 9000010

Letöltések

Teljes csomag

Minden fontos dokumentum letöltése egyetlen kattintással.

Tartalom:

  • A használati utasítás és a használati utasítás vagy a rövid utasítás kiegészítései
  • A használati utasítást kiegészítő adatlapok
  • A megfelelőségi nyilatkozat
Teljes csomag letöltése (ZIP, 0,5 MB)

Egyedi dokumentumok

Egyéb dokumentumok

Rendelési adatok

Rend. sz. 177032
Cikk neve MSM-1-P-CA-P0P-T7-177032
Súly 0,09kg
Vámtarifaszám 85371098
ECLASS 11.0 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
