CEM-A-LH10K-S3 (N° de commande 095170)

Tête de lecture CEM-A-LH10K-S3 avec interverrouillage sans contrôle du verrouillage avec rémanence

  • Tête de lecture avec interverrouillage sans contrôle du verrouillage
  • Force de maintien 1000 N
  • Avec rémanence
  • Jusqu’à la catégorie 4 selon EN ISO 13849-1
CEM-A-LH10K-S3 (N° de commande 095170)

Description

Combinaisons possibles

Convient au raccordement à un analyseur CES-AZ

Direction d’attaque

Direction d’attaque

Zone de détection type

Zone de détection type

Tenir compte de la distance de déconnexion assurée sar = 20 mm en cas de panne interne d’un composant. Les sorties de sécurité sont coupées de manière sécurisée.

Dimensions
Dimensions

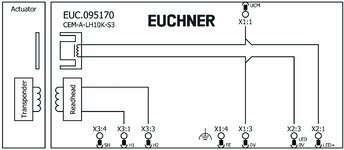

Raccordement de la tension de service de l’électroaimant connecteur S1. Une diode de roue libre est déjà intégrée à chaque CEM.
Raccordement de la tension de service de l’électroaimant connecteur S1. Une diode de roue libre est déjà intégrée à chaque CEM.
Raccordement de la tension de service de l’électroaimant connecteur S1. Une diode de roue libre est déjà intégrée à chaque CEM.
Raccordement de la tension de service de l’électroaimant connecteur S1. Une diode de roue libre est déjà intégrée à chaque CEM.

Dessins cotés

Dessins cotés
1face active tête de lecture
2face active aimant

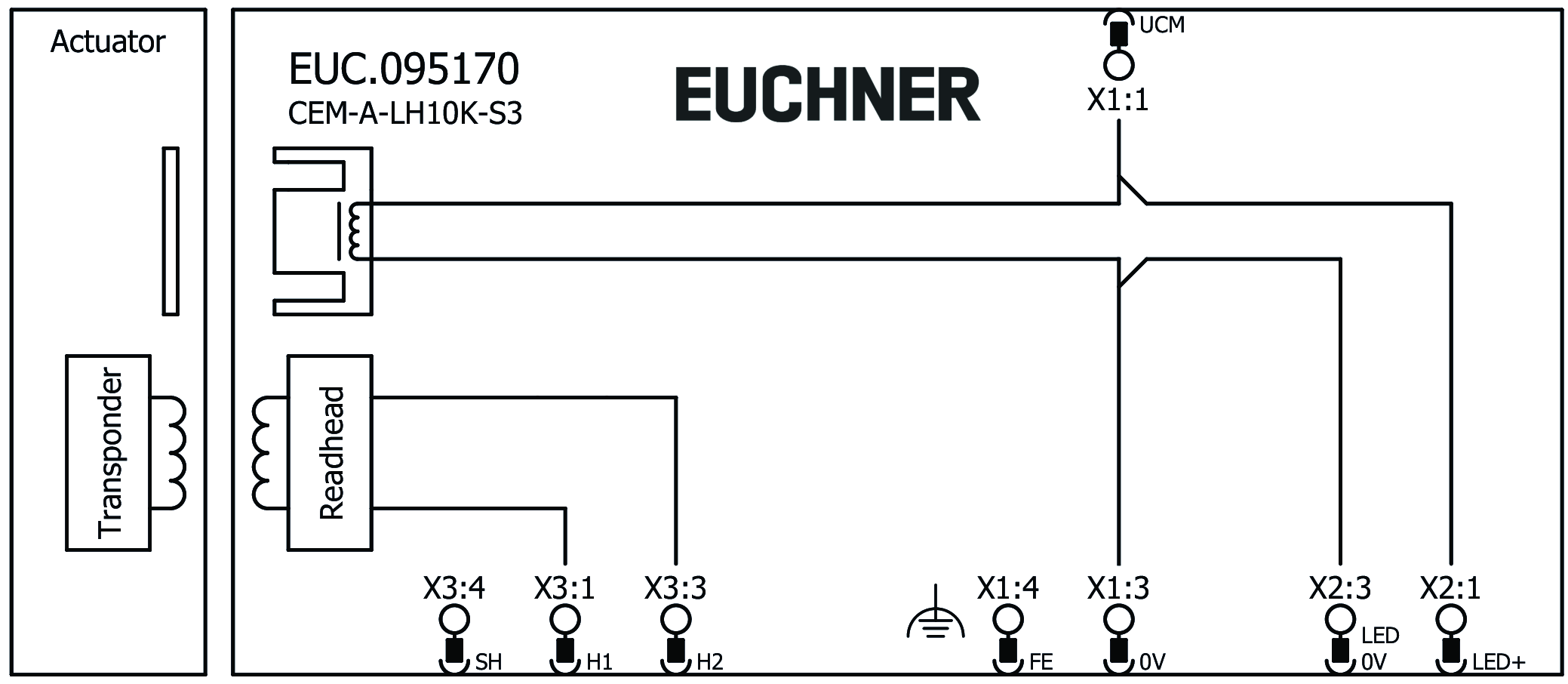

Exemples de connexion

Exemples de connexion

Exemples de connexion

Exemples de connexion
Analyseur CES
X1.1U
X1.2+U
X1.30V/GND
X1.4Terre fonctionnelle
X2.1LED +
X2.2-
X2.3LED 0 V
X2.4-
X3.1Câble données
X3.3Câble données
X3.4SH (blindage)

Caractéristiques techniques

Autorisations

DGUV_CES-A-AEA_UEA_ET 25021_ET 25022c_UL_us_E155795_3/5

Espace de travail

Distance de déconnexion sécurisée sar 20 mm
Distance de commutation assurée sao
avec désaxage m= ± 2,5 mm 0 mm
Déport du centre 2.5 mm
Hystérésis de commutation
avec désaxage m=0 0.7 mm

Puissance électrique connectée

Puissance absorbée 5.4 W
Tension de service DC
UCM 24 V DC -15% ... +10%
Facteur de marche de l’électroaimant ED 100 %
Consommation
UB 225 mA

Valeurs mécaniques et environnement

Type de connexion
X1, électroaimant (LED jaune intégrée au connecteur) Connecteur M8x1, 4 broches mâles (avec connecteur cranté / à vis)
X2, LED externe Connecteur M8x1, 4 broches femelles (avec raccordement à vis)
X3, tête de lecture Connecteur M8x1, 3 broches mâles (avec connecteur cranté / à vis)
Position de montage Au choix
Fréquence de commutation
Électroaimant max. 1 Hz
Force de maintien
par rémanence 40 N -25% ... +25%
Température de stockage -25 ... 70 °C
Longueur de câble max. 25 m
Matériau de la tête de lecture Plastique (PPS)
Durée de vie mécanique
en cas d’utilisation comme butée de porte et énergie d’impact d’1 joule 1 x 10⁶
Indice de protection IP67
Température ambiante -25 ... 50 °C
Matériau
Électroaimant Acier, nickelé
Boîtier aluminium moulé sous pression
Tête de lecture Plastique (PPS)
Force de retenue F
(non surveillée, dans la direction axiale) avec UCM=24 V 1000 N
Principe d’interverrouillage Verrouillage sous tension

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 1,2 MB)

Documents individuels

Autres documents

Macros ePlan

Données de commande

N° de commande 095170
Désignation article CEM-A-LH10K-S3
Poids brut 0,863kg
Code douanier 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
