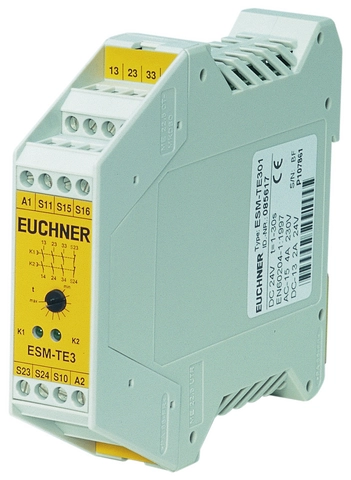

ESM-TE301 (N° de commande 085617)

Extension de contacts ESM-TE.., 3 contacts de sécurité, 1 contact auxiliaire, temporisation, cat. 3

  • Utilisation jusqu’à la catégorie 3 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande par modules de sécurité de base
  • 3 contacts de sécurité temporisés redondants
  • Temporisation réglable de 1 s à 30 s.
  • 1 contact auxiliaire
  • Détection de court-circuit à la terre/masse sélectionnable
ESM-TE301 (N° de commande 085617)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Raccordement

Avec un câblage adapté, il est possible de sélectionner la fonction suivante :

  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Arrêt temporisé

Il est possible de régler individuellement le temps de retombée des contacts temporisés à l’aide d’un potentiomètre placé au niveau du relais de sécurité.

Dimensions
Dimensions

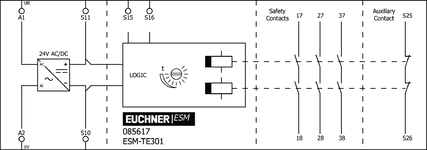

Repérage des bornes
Repérage des bornes

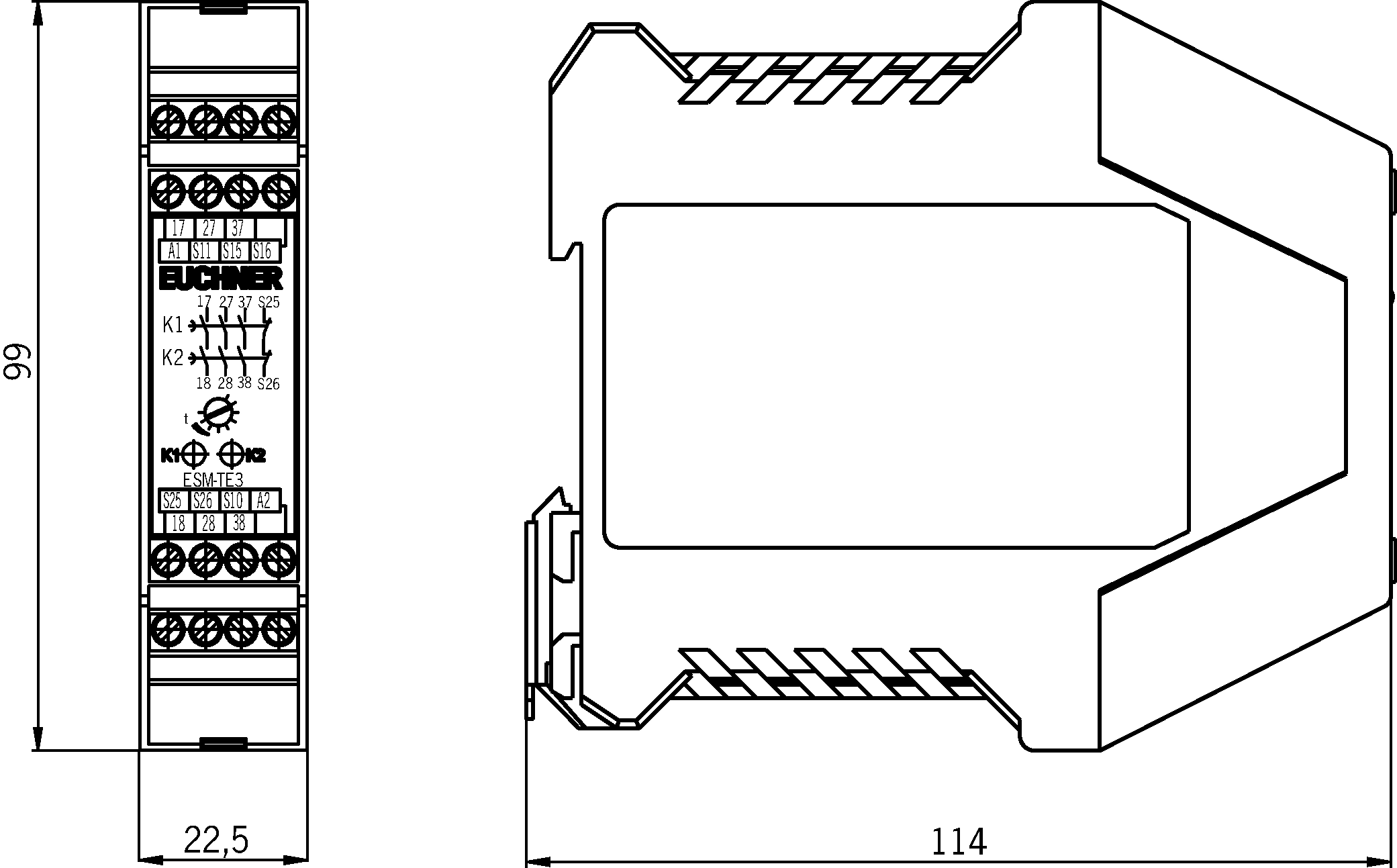

Dessins cotés

Dessins cotés

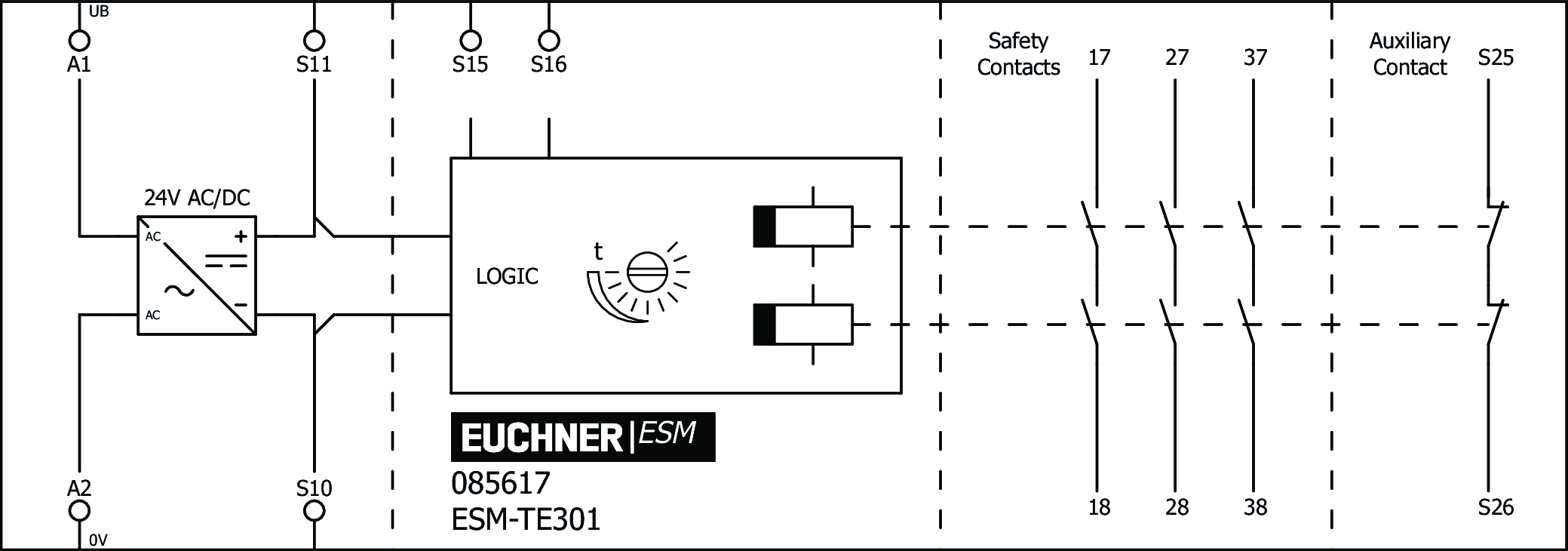

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 2 indications d’état (verte) des relais K1 et K2

Puissance électrique connectée

Puissance absorbée
à 24 V DC 1.5 W
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Sorties
NombreTypeFonctionNote de bas de page
1Disposition des contacts de signalisation(Contact à ouverture (contact de signalisation pour l'appareil de base))
3Contacts de sécurité liés et redondants à manoeuvre positiveContacts de sécurité 17/18, 27/28, 37/38(Contact à fermeture)
Tension assignée d’isolement Ui 250 V
Fréquence d’alimentation assignée 50 ... 60 Hz
Tension de choc assignée Uimp 4 kV
Tension de service
AC/DC 24 V -10% ... +10% (Tous les raccordements électriques doivent être isolés du réseau soit par des transformateurs d’isolement de sécurité selon la norme EN 61558-2-6 avec limitation de tension de sortie en cas de défaut, soit par des mesures d’isolation équivalentes.)
Tension d'essai
tension d'entrée / contacts 2.5 kV
Tension de commande
à S11 DC 24 V
Courant de commande
S11...S14 40 mA
Catégorie de surtension III
Protection contre les inversions de polarité
Avec version UB =24 V DC
Degré de pollution (externe, selon EN 60947-1) 2
Contacts de sécurité 17/18, 27/28, 37/38
Couverture
protection contre les cc 6 AgG
Type de sortie Contacts de sécurité liés et redondants à manoeuvre positive
Catégorie d’emploi
DC-13 24 V 2 A
AC-15 230 V 4 A
DC-12 1,25 A, charge ohmique, 24 V
AC-12 Charge ohmique de 6 A, 230 V
Tension de commutation
AC max. 250 V
Courant de commutation
à 24 V min. 20 mA
Courant cumulé max. 10.5 A pour tous les contacts
Temporisation 1 ... 30 s réglable en continu

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante
avec UB = 24 V AC -15 ... 40 °C (+60 °C à 24 V DC)
Matériau
Contact AgNi
Boîtier Polyamide PA6.6

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Analyse des signaux de sécuritéPL d-1.03x10-7320 y
Valable uniquement pour une tension de commutation de 24V DC et un pouvoir de coupure jusqu'à 0,1 A (max. cycles de commutation 400.000 1/y) OU jusqu'à 1 A (max. cycles de commutation 73.000 1/y) OU jusqu'à 2 A (max. cycles de commutation 17.000 1/y)


Divers

Normes respectées siehe Konformitätserklärung

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 1,3 MB)

Documents individuels

Autres documents

Macros ePlan

Données de commande

N° de commande 085617
Désignation article ESM-TE301
Poids brut 0,205kg
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
