ESM-BT411 (N° de commande 090819)

Module de base ESM-BT.., 4 contacts de sécurité, temporisation, cat. 4

  • Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande simple ou double canal
  • 4 contacts de sécurité redondants dont 2 sont des contacts temporisés
  • Temporisation réglable de 1 s à 30 s.
  • Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse
  • 24 V DC pour l’ESM-BT411
ESM-BT411 (N° de commande 090819)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Possibilités de raccordement

Avec un câblage adapté, il est possible de sélectionner les fonctions suivantes :

  • Démarrage du relais de manière automatique ou par l’intermédiaire d’un bouton de démarrage ou d’un bouton de démarrage contrôlé
  • Contrôle des relais ou des contacteurs montés en aval.
  • Contrôle de simultanéité afin de contrôler l’état des éléments de sécurité dans le temps
  • Démarrage du relais par un bouton de démarrage contrôlé
  • Détection des courts-circuits entre les câbles de raccordement afin de désactiver les sorties ou d’empêcher le démarrage du relais
  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Arrêt temporisé

Il est possible de régler individuellement le temps de retombée des contacts temporisés à l’aide d’un potentiomètre placé au niveau du relais de sécurité.

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés

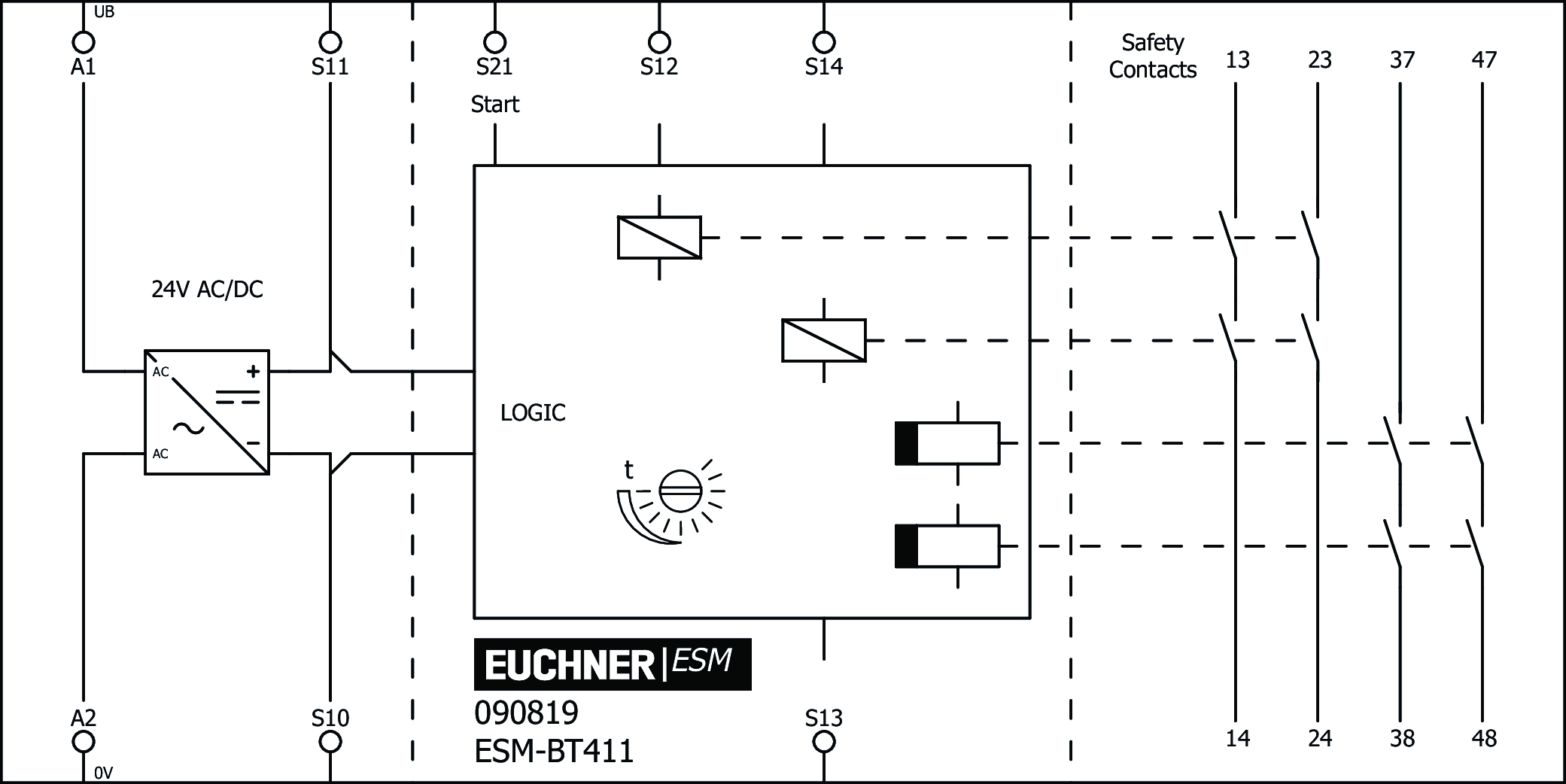

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 4 indications d’état (verte) des relais K1, K2, K3, K4

Puissance électrique connectée

Puissance absorbée
à 24 V DC 4.7 W
Puissance absorbée (puissance apparente)
pour 24 V AC 5.3 VA
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Retard de réponse
après avoir actionné les boutons max. 20 ms
Sorties
NombreTypeFonctionNote de bas de page
4Contacts relais, redondants, 2 instantanés / 2 temporisésContacts de sécurité 13-14, 23-24, 33-34, 47-48(Contact à fermeture)
Tension assignée d’isolement Ui 250 V
Fréquence d’alimentation assignée 50 ... 60 Hz
Tension de choc assignée Uimp 4 kV
Tension de service
AC/DC 24 V -10% ... +10% (Tous les raccordements électriques doivent être isolés du réseau soit par des transformateurs d’isolement de sécurité selon la norme EN 61558-2-6 avec limitation de tension de sortie en cas de défaut, soit par des mesures d’isolation équivalentes.)
Tension d'essai
tension d'entrée / contacts 2.5 kV
Tension de commande
à S11 DC 24 V
Courant de commande
S11...S14 190 mA
Catégorie de surtension III
Protection contre les inversions de polarité
Avec version UB =24 V DC Oui
Degré de pollution (externe, selon EN 60947-1) 2
Contacts de sécurité 13-14, 23-24, 33-34, 47-48
Type de sortie Contacts relais, redondants, sans temporisation / avec temporisation
Courant cumulé max. 15 A pour tous les contacts (En cas de montage en série de plusieurs ESM-BT4.. sous charge, le courant cumulé maximal à une température ambiante de T = 20 °C : 9 A ; à T = 30 °C : 3 A ; à T = 40 °C : 1 A. Si ces courants sont dépassés, il convient de respecter un écart de 5 mm entre les appareils.)
Temporisation 1 ... 30 s

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante -15 ... 40 °C (Lorsque plusieurs ESM-BT4.. sont disposés côte à côte sous charge, le courant cumulé maximal à une température ambiante de T = 20 °C est de : 9 A ; à T = 30 °C : 3 A ; à T = 40 °C : 1 A. Si ces courants sont dépassés, il convient de respecter un écart de 5 mm entre les appareils.)
Matériau
Boîtier Polyamide PA6.6
Contact AgSnO2

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Analyse des signaux de sécuritéretardéPL e-8.84x10-8320 y
Valable uniquement pour une tension de commutation de 24V DC et un pouvoir de coupure jusqu'à 0,1 A (max. cycles de commutation 500.000 1/y) OU jusqu'à 1 A (max. cycles de commutation 350.000 1/y) OU jusqu'à 2 A (max. cycles de commutation 100.000 1/y)
sans délaiPL e-4.22x10-8420 y
Valable uniquement pour une tension de commutation de 24V DC et un pouvoir de coupure jusqu'à 0,1 A (max. cycles de commutation 500.000 1/y) OU jusqu'à 1 A (max. cycles de commutation 350.000 1/y) OU jusqu'à 2 A (max. cycles de commutation 100.000 1/y)


Divers

Normes respectées siehe Konformitätserklärung

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 1,2 MB)

Documents individuels

Autres documents

Macros ePlan

Données de commande

N° de commande 090819
Désignation article ESM-BT411
Poids brut 0,257kg
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
