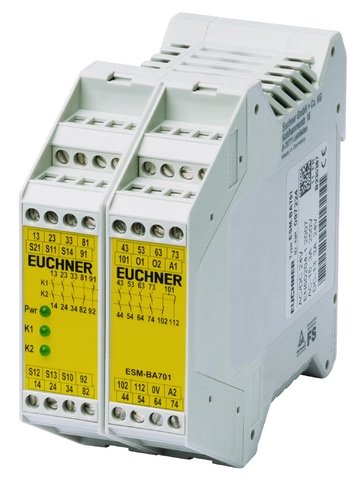

ESM-BA701 (N° de commande 097224)

Module de base ESM-BA7.., 7 contacts de sécurité, 4 contacts auxiliaires, 2 contacts de signalisation, cat. 4

  • ESM-BA.. Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande simple ou double canal
  • 7 contacts de sécurité redondants
  • 4 contacts auxiliaires
  • 2 contacts de signalisation
  • Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse en option
ESM-BA701 (N° de commande 097224)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Possibilités de raccordement

Avec un câblage adapté, il est possible de sélectionner les fonctions suivantes :

  • Démarrage du relais de manière automatique ou par l’intermédiaire d’un bouton de démarrage.
  • Contrôle des relais ou des contacteurs montés en aval.
  • Contrôle de simultanéité afin de contrôler l’état des éléments de sécurité dans le temps.
  • Démarrage du relais par un bouton de démarrage contrôlé.
  • Détection des courts-circuits entre les câbles de raccordement afin de désactiver les sorties ou d’empêcher le démarrage du relais.
  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Contacts auxiliaires

Des contacts à ouverture isolés galvaniquement sont disponibles en tant que contacts auxiliaires pour les relais de la série ESM‑BA7.

Bornes de raccordement

Les ESM-BA... sont également disponibles en option avec bornier enfichable.

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

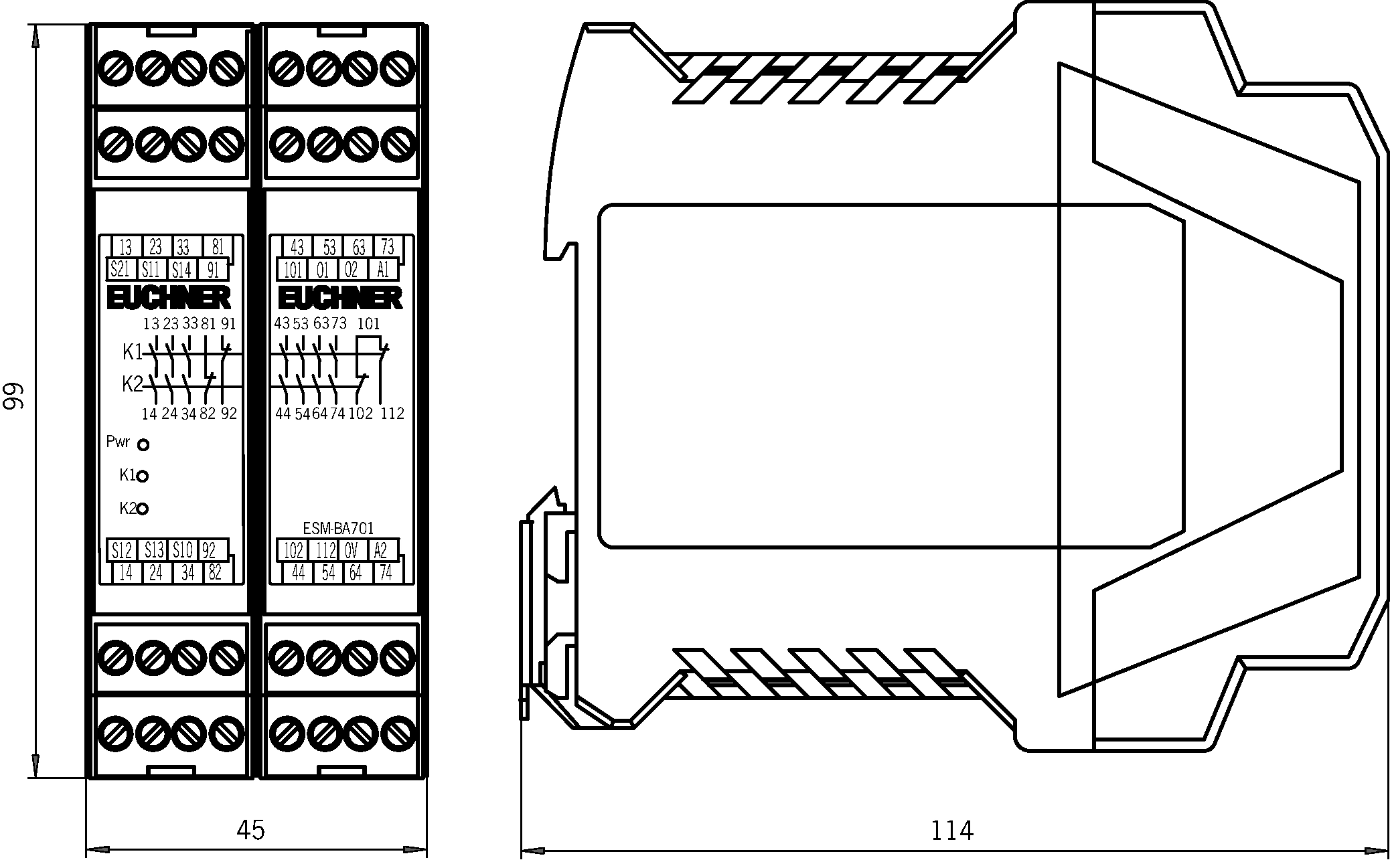

Dessins cotés

Dessins cotés

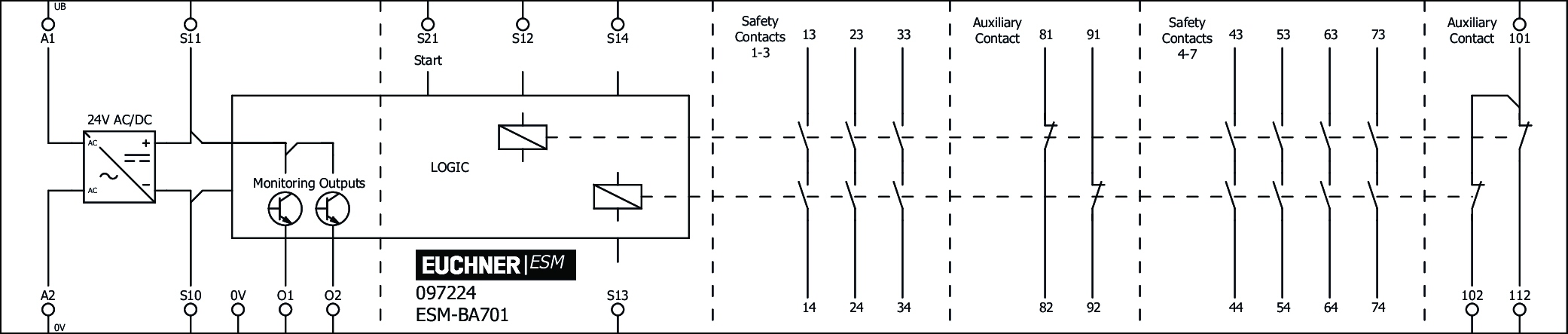

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1TÜV Rheinland_01/205/5114.03/24CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 1 indication d’état tension de service (Pwr), 2 indications d’état (verte) des relais K1 et K2

Puissance électrique connectée

Puissance absorbée
à 24 V DC 4.5 W
Puissance absorbée (puissance apparente)
pour 24 V AC 8.5 VA
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Sorties
NombreTypeFonctionNote de bas de page
2Contacts auxiliaires de transistorSorties de signalisation O1 / O2
4Contacts de relais, sans potentielContacts auxiliaires 81/82, 91/92, 101/102, 101/112(Contact à ouverture (contact de signalisation))
7Contacts de relais, sans potentiel et à ouverture positive (redondants)Contacts de sécurité 13/14, 23/24, 33/34, 43/44, 53/54, 63/64, 73/74(Contact à fermeture)
Tension assignée d’isolement Ui 250 V
Fréquence d’alimentation assignée 50 ... 60 Hz
Tension de choc assignée Uimp 4 kV
Tension de service
AC/DC 24 V -10% ... +10% (Tous les raccordements électriques doivent être isolés du réseau soit par des transformateurs d’isolement de sécurité selon la norme EN 61558-2-6 avec limitation de tension de sortie en cas de défaut, soit par des mesures d’isolation équivalentes.)
Tension d'essai
tension d'entrée / contacts 2.5 kV
Tension de commande
à S11 DC 24 V
Courant de commande
S11...S14 250 mA
Catégorie de surtension III
Protection contre les inversions de polarité
avec version UB = 24 V DC
Degré de pollution (externe, selon EN 60947-1) 2
Sorties de signalisation O1 / O2
Type de sortie Contacts auxiliaires de transistor
Tension de sortie 24 V DC
Courant de sortie max. 30 mA
Contacts auxiliaires 81/82, 91/92, 101/102, 101/112
Type de sortie Contacts relais, sans potentiel
Contacts de sécurité 13/14, 23/24, 33/34, 43/44, 53/54, 63/64, 73/74
Type de sortie Contacts de relais, sans potentiel et à ouverture positive (redondants)
Courant cumulé max. 35 A pour tous les contacts à 40 °C (Avec un espacement de 10 mm entre les boîtiers, les éléments de 20 A sont disposés de manière étanche les uns à côté des autres.)

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante -15 ... 40 °C
Matériau
Boîtier Polyamide PA6.6
Contact AgSnO2

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Analyse des signaux de sécuritéPL e-2.47x10-8420 y
Valable uniquement pour une tension de commutation de 24V DC et un pouvoir de coupure jusqu'à 0,1 A (max. cycles de commutation 500.000 1/y) OU jusqu'à 1 A (max. cycles de commutation 350.000 1/y) OU jusqu'à 2 A (max. cycles de commutation 100.000 1/y)


Divers

Normes respectées siehe Konformitätserklärung

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 1,3 MB)

Documents individuels

Autres documents

Macros ePlan

Données de commande

N° de commande 097224
Désignation article ESM-BA701
Poids brut 0,405kg
Global Trade Item Number (GTIN) 4047048006669
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
