ES-FB1W-XW1E-LV412Q4MFR-YO-1C2530 (N° de commande 169351)

Arrêt d'urgence ES-FB..-XW : appareil avec Boîtier, connecteur(s) M12

  • Bouton de commande rouge, ø 40 mm
  • Réinitialisation en tirant ou en tournant
  • Contrôle du bloc de contacts
  • Connecteur M12 à 5 broches
  • avec éclairage
ES-FB1W-XW1E-LV412Q4MFR-YO-1C2530 (N° de commande 169351)

Description

Fonction de verrouillage et de réinitialisation

Le dispositif d’arrêt d’urgence s’enclenche lorsqu’il est actionné ; pour le déblocer, il suffit de le tourner ou de le tirer.

Contrôle du bloc de contacts

Si les éléments de commutation venaient à se détacher, un ordre d’arrêt d’urgence serait automatiquement déclenché.

Élément de commutation

2 contacts à ouverture positive 1 contact à fermeture

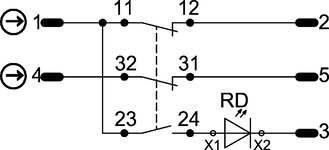

Repérage des bornes
Repérage des bornes
Dimensions
Dimensions
Repérage des bornes
Repérage des bornes
Repérage des bornes
Repérage des bornes

Dessins fonctionnels

Dessins fonctionnels

Dessins cotés

Dessins cotés

Dessins cotés

Dessins cotés

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Puissance électrique connectée

Tension assignée d’isolement Ui 50 V
Tension de service
AC/DC -10% ... 24 ... +10% V
Courant de service 15 mA
Catégorie d’emploi
DC-14 Contact à fermeture 0,3 A 50 V
DC-13 Contact à ouverture 1 A 30 V
AC-15 Contact à ouverture 1,5 A 50 V
Courant de commutation
min. à 24 V 10 mA
Courant assigné thermique Ith 1 A

Valeurs mécaniques et environnement

Type de connexion Connecteur M12 (5 broches (sans PE))
Nombre de contacts à fermeture 1
Nombre de contacts à ouverture positive 2
Température de stockage -25 ... 70 °C
Durée de vie mécanique 0.25 x 10⁶
Indice de protection IP65
Température ambiante -25 ... 55 °C
Matériau
Contact Alliage argent, doré par soufflage
Boîtier Polycarbonate
Bouton Thermoplastique renforcé avec des fibres de verre

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

B10DDurée d’utilisation
Arrêt d’urgence0.1x10620 y


Divers

Éclairage oui
Numéro C
C2530 Brochage selon les spécifications du client
Couleur
Partie inférieure jaune
Bouton d’actionnement Rouge transparent
Caractéristique supplémentaire
Appareil avec boîtier
Bouton de commande Ø 40 mm
Contrôle du bloc de contacts
Réinitialisation en tirant ou en tournant

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 4,3 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 169351
Désignation article ES-FB1W-XW1E-LV412Q4MFR-YO-1C2530
Poids brut 0,27kg
Code douanier 85365019000
ECLASS 11.0 27-37-12-44 EMERGENCY-STOP pushbutton, complete device
