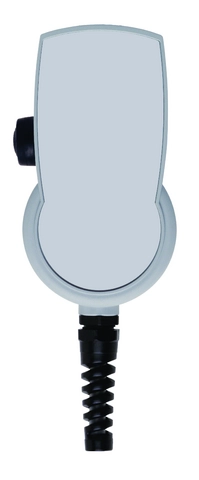

GEHAEUSE HBA-084450 (N° de commande 084450)

Boîtier HBA sans manivelle - Kit

  • Presse-étoupe pour câble de 5-10 mm de diamètre
  • Aimant revêtu de caoutchouc sur la face arrière du boîtier
  • 6 plots de fixation pour le montage du circuit imprimé dans la coque supérieure
GEHAEUSE HBA-084450 (N° de commande 084450)

Description

Selon la version :

  • Alésage pour dispositif d’arrêt d’urgence (obturé par un bouchon)
  • 2 boutons-poussoirs à 2 positions, 1 contact à fermeture chacun, par ex. pour fonction d’assentiment
  • 1 commande d’assentiment à 3 positions, 2 contacts à fermeture

Remarques

  • Attention : le boîtier HBA-095562 convient uniquement au dispositif d’arrêt d’urgence 106435 forme courte.
  • Selon la version, avec 2 boutons-poussoirs à 2 positions ou 1 commande d’assentiment à 3 positions.
Dimensions
Dimensions

Dessins cotés

Dessins cotés

Caractéristiques techniques

Valeurs mécaniques et environnement

Nombre d’alésages 1 pour arrêt d’urgence à réarmement par traction
Température de stockage -25 ... 70 °C
Température ambiante 0 ... 50 °C
Matériau Polycarbonate

Composants inclus dans le kit

Accessoires inclus Presse-étoupe et bouchon pour alésage d’arrêt d’urgence

Divers

Couleur Gris RAL 7040

Accessoires

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 084450
Désignation article GEHAEUSE HBA-084450
Poids brut 0,287kg
Code douanier 85389099990
