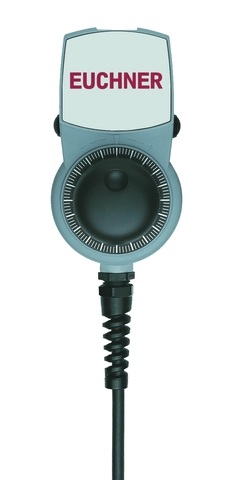

HBA-083499 (N° de commande 083499)

Boîtier HBA avec manivelle - Kit

  • Manivelle 100 impulsions, crantage magnétique inusable
  • Alésage pour dispositif d’arrêt d’urgence (obturé par un bouchon)
  • Presse-étoupe pour câble de 5-10 mm de diamètre
  • Aimant revêtu de caoutchouc sur la face arrière du boîtier
  • 6 plots de fixation pour le montage du circuit imprimé dans la coque supérieure
  • 2 boutons-poussoirs à 2 positions, 1 contact à fermeture chacun, par ex. pour fonction d’assentiment
HBA-083499 (N° de commande 083499)

Description

Selon la version :

  • 2 boutons-poussoirs à 2 positions, 1 contact à fermeture chacun, par ex. pour fonction d’assentiment
  • 1 commande d’assentiment à 3 positions, 2 contacts à fermeture
  • Divers niveaux de sortie de la manivelle

Remarques

  • Attention : les boîtiers HBA-095561, HBA-095573, HBA-095572 et HBA-095574 conviennent uniquement au dispositif d’arrêt d’urgence 106435 forme courte.
  • Selon la version, avec 2 boutons-poussoirs à 2 positions ou 1 commande d’assentiment à 3 positions.
Dimensions
Dimensions
Pupitres portables et manivelles: Vue d'ensemble

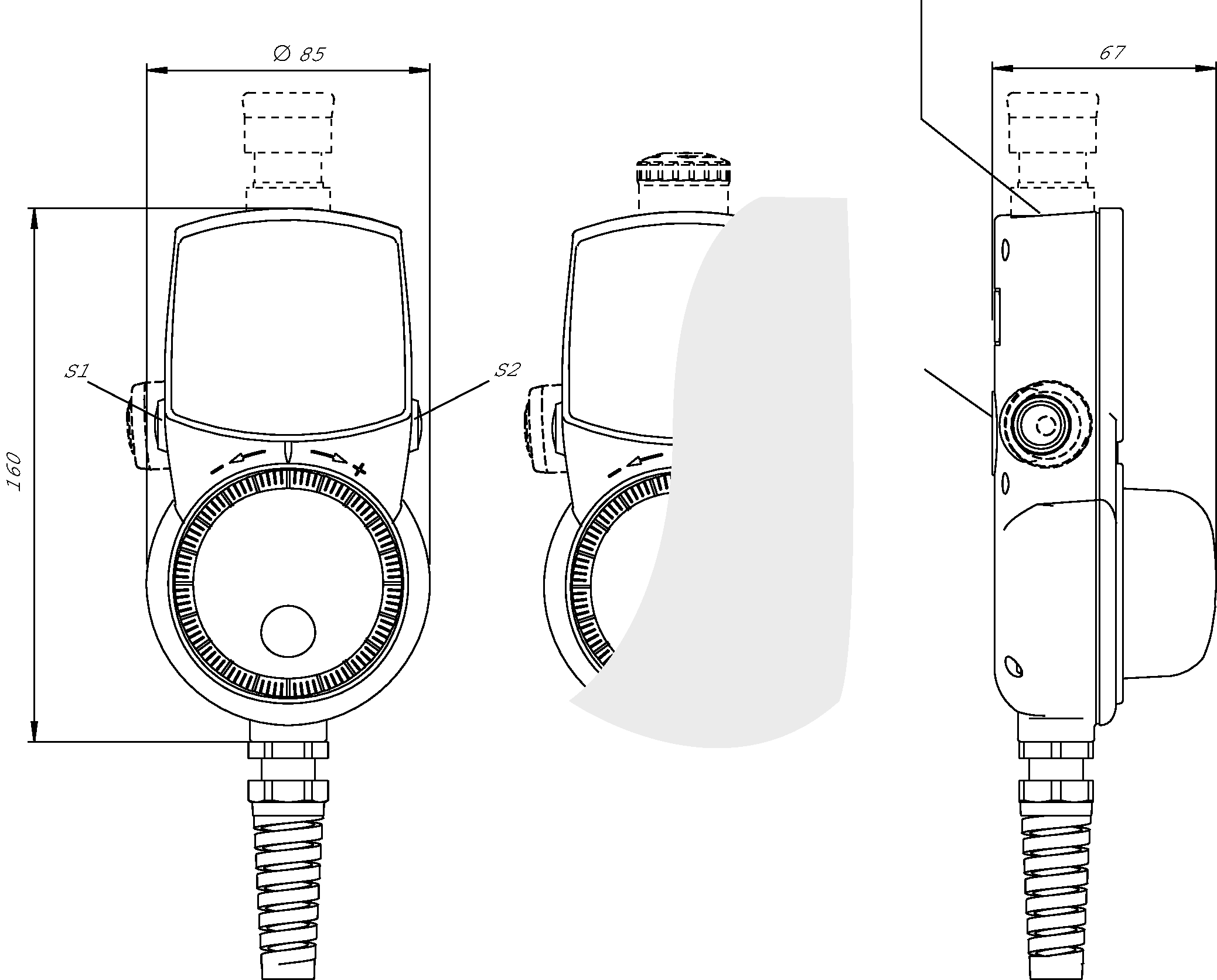

Dessins cotés

Dessins cotés

Caractéristiques techniques

Autorisations

c_UL_us_E206093_1/2

Eléments de commande et d'affichage

RepèreCouleurExtrasVersionÉtiquette amovibleÉlément de commutationRemarque étiquette amovibleNombreDésignation1LED
Voir fiches techniquesVolant de réglage en plastique noir-Manivelle-1
Voir fiches techniquesnoir-Bouton-poussoir à 2 positionsresp. 1 contact F2

Puissance électrique connectée

Type de sortie
Manivelle push-pull
Tension de sortie
HIGH(1) min. 3.9 V DC à 5 mA
HIGH(1) min. 3.6 V DC à 20 mA
LOW(0) max. 1.3 V DC à 15 mA
HIGH(1) min. 4.9 V DC à 0 mA
Tension de service DC
Manivelle 10 ... 30 V DC
Exigences de protection CEM
selon CE EN 61000-6-2, EN 61000-6-4 (Manivelle)
Impulsions par tour
Manivelle 2x25
Tension de commutation
Boutons-poussoirs max. DC 50 V
Courant de commutation
Boutons-poussoirs max. 100 mA
Consommation
hors charge max. 80 mA (Manivelle)

Valeurs mécaniques et environnement

Nombre d’alésages 1 pour arrêt d’urgence à réarmement par traction
Température de stockage -25 ... 70 °C
Positions par tour
Manivelle 25 (crantage magnétique)
Température ambiante 0 ... 50 °C
Matériau Polycarbonate

Composants inclus dans le kit

Accessoires inclus Presse-étoupe et bouchon pour alésage d’arrêt d’urgence

Divers

Couleur Gris RAL 7040

Accessoires

Téléchargements

Documents individuels

Autres documents

Données de commande

N° de commande 083499
Désignation article HBA-083499
Poids brut 0,546kg
Code douanier 85371098
ECLASS 27-33-02-02 Mobile Panel (HMI)
