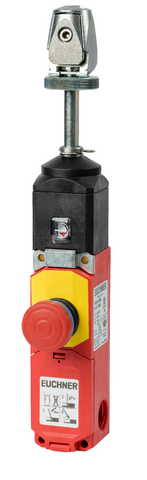

RPS2131SC100M (N.º de pedido 094430)
Interruptor de accionamiento por cable, cabezal de sujeción rápida
- Carcasa plástica
- Dispositivo de parada de emergencia integrado
- Cabezal de sujeción rápida para cable de tracción
- 3 entradas de cable M20x1,5
- 3 contactos de apertura positiva
- 1 contacto NO

Descripción
Función de pausa y restablecimiento
El dispositivo de parada de emergencia se bloquea al accionarlo tirando de la cuerda o pulsando el botón de parada de emergencia; para desbloquearlo, hay que tirar del dispositivo de reinicio azul.
Elemento interruptor
2131 | Contacto de conmutación de acción lenta 3 contactos de apertura positiva |
Cabezal de sujeción rápida
El cabezal de sujeción rápida permite fijar el cable de forma fácil y rápida. El tornillo de ajuste permite regular la tensión del cable de forma flexible.



Dibujos acotados

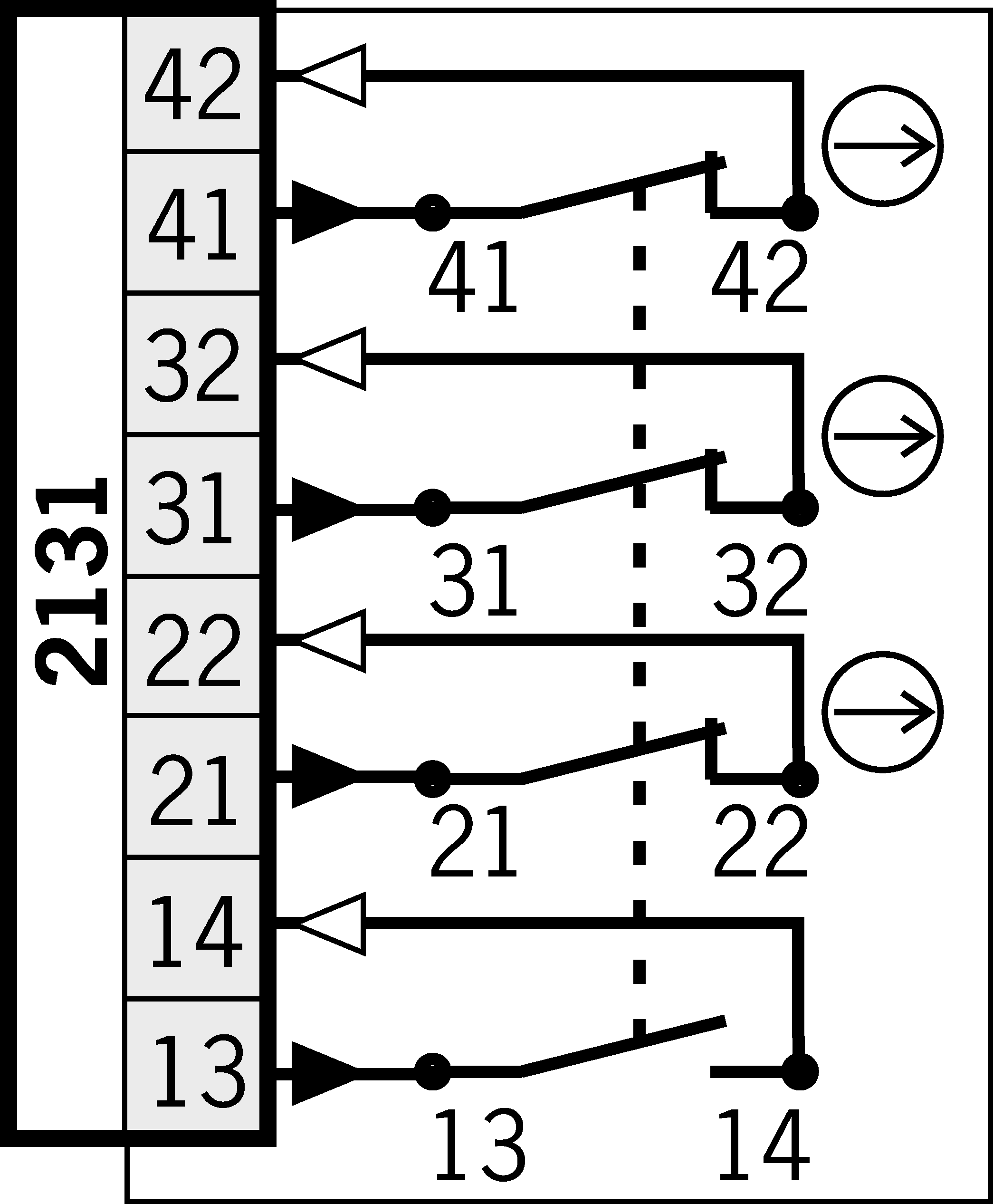

Ejemplos de conexión

Diagramas de desplazamiento por turnos

Datos técnicos
Homologaciones



Valores de conexión eléctrica
| Cobertura | max. 6 A gG |
| Sección transversal de conexión | 0.08 ... 1.5 mm² |
| Tensión de aislamiento de referencia Ui | 250 V |
| Tensión nominal de impulso Uimp | 2.5 kV |
| Categoría de uso | |
| AC-15 | 3 A 240 V |
| Corriente de conmutación | |
| a 24 V | min. 10 mA |
| Clase de protección | II |
| Corriente térmica de referencia Ith | 10 A |
Valores mecánicos y entorno
| Tipo de conexión | |
| 3 x | M20 x 1,5 |
| Número de contactos NO | 1 |
| Número de contactos de apertura positiva | 3 |
| Fuerza de actuación | 100 N |
| Posición de montaje | Cualquiera |
| Temperatura de almacenamiento | -25 ... 70 °C |
| Vida mecánica | 0.1 x 10⁶ |
| Principio de conmutación | Contacto de conmutación de acción lenta |
| Clase de protección | IP67 |
| Diámetro de cable | 2 ... 5 mm |
| Temperatura ambiental | -25 ... 70 °C |
| Material | |
| Carcasa | Termoplástico reforzado con fibra de vidrio |
Valores característicos según EN ISO 13849-1 y EN IEC 62061
| B10D | Tiempo de servicio | |
|---|---|---|
| Parada de emergencia | 0.1x106 | 20 y |
Varios
| Característica adicional | función de parada de emergencia. |
Accesorios
Descargas
Paquete completo
Descargue todos los documentos importantes con un solo clic.
Incluye:
- El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
- En su caso, las fichas de datos como complemento al manual de instrucciones.
- La declaración de conformidad.
Documentos sueltos
Otros documentos
Macros ePlan
CAD/eCAD
Datos de pedido
| N.º de pedido | 094430 |
| Nombre de artículo | RPS2131SC100M |
| Peso bruto | 0,775kg |
| Global Trade Item Number (GTIN) | 4047048006652 |
| Partida arancelaria | 85365019000 |
| ECLASS 11.0 | 27-37-12-01 Emergency stop pull cord switch |
+ 1 contacto NO
