CES-A-LQA-SC (N.º de pedido 095650)

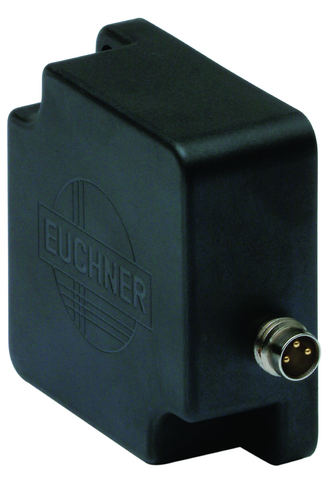

Cabeza de lectura CES-A-LQA-SC, conector M8

  • Modelo rectangular 50 × 50 mm
  • Conector M8
  • Dos tornillos de seguridad M4 x 14 incluidos
CES-A-LQA-SC (N.º de pedido 095650)

Descripción

Combinaciones posibles

Adecuado para la conexión a una unidad de evaluación CES-AZ

En una unidad de evaluación CES-AZ-…-01B con zona de reacción estándar

Atención:La zona de reacción puede variar en función del material de la base y de la situación de montaje.

Importante:¡Los actuadores deben pedirse por separado!

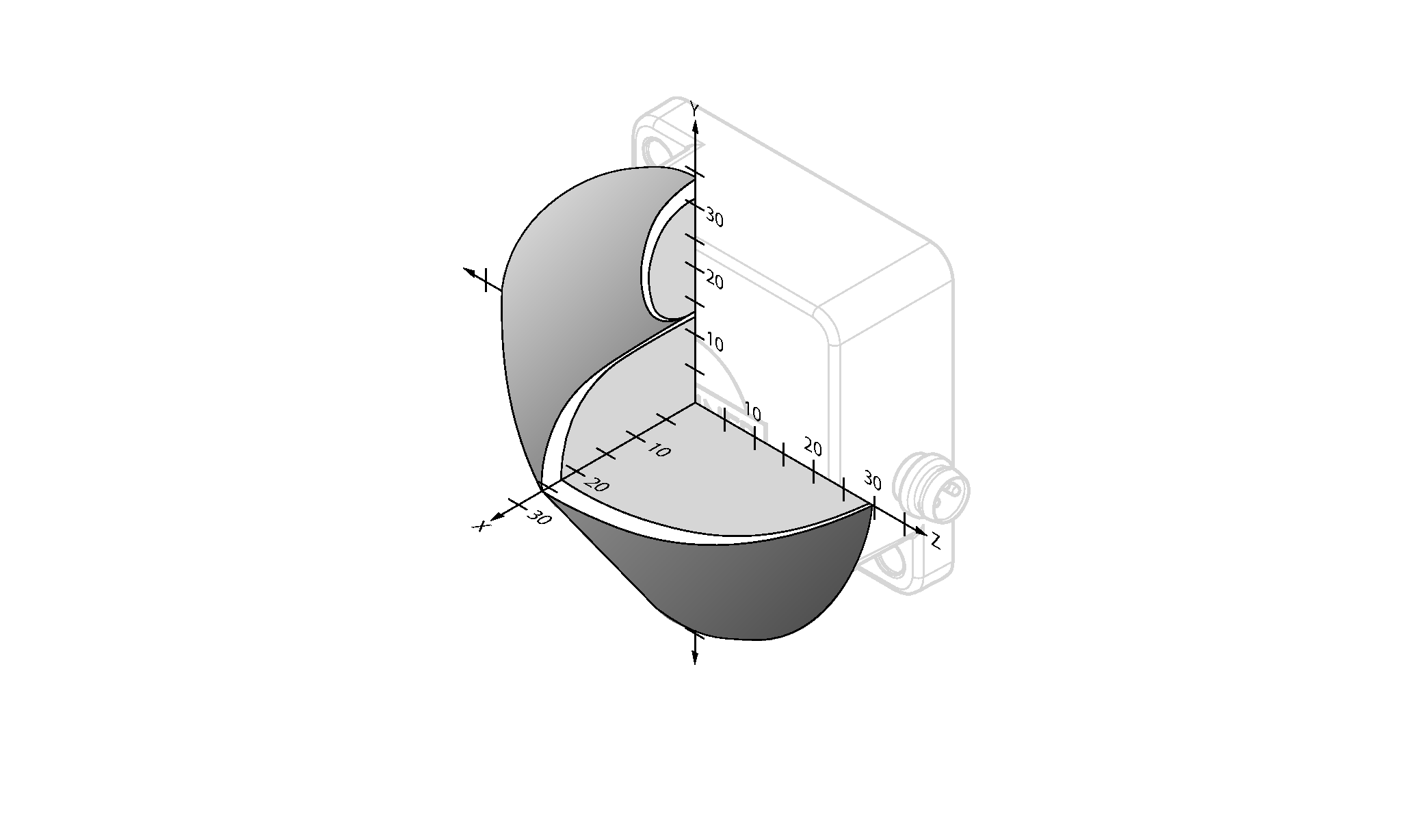

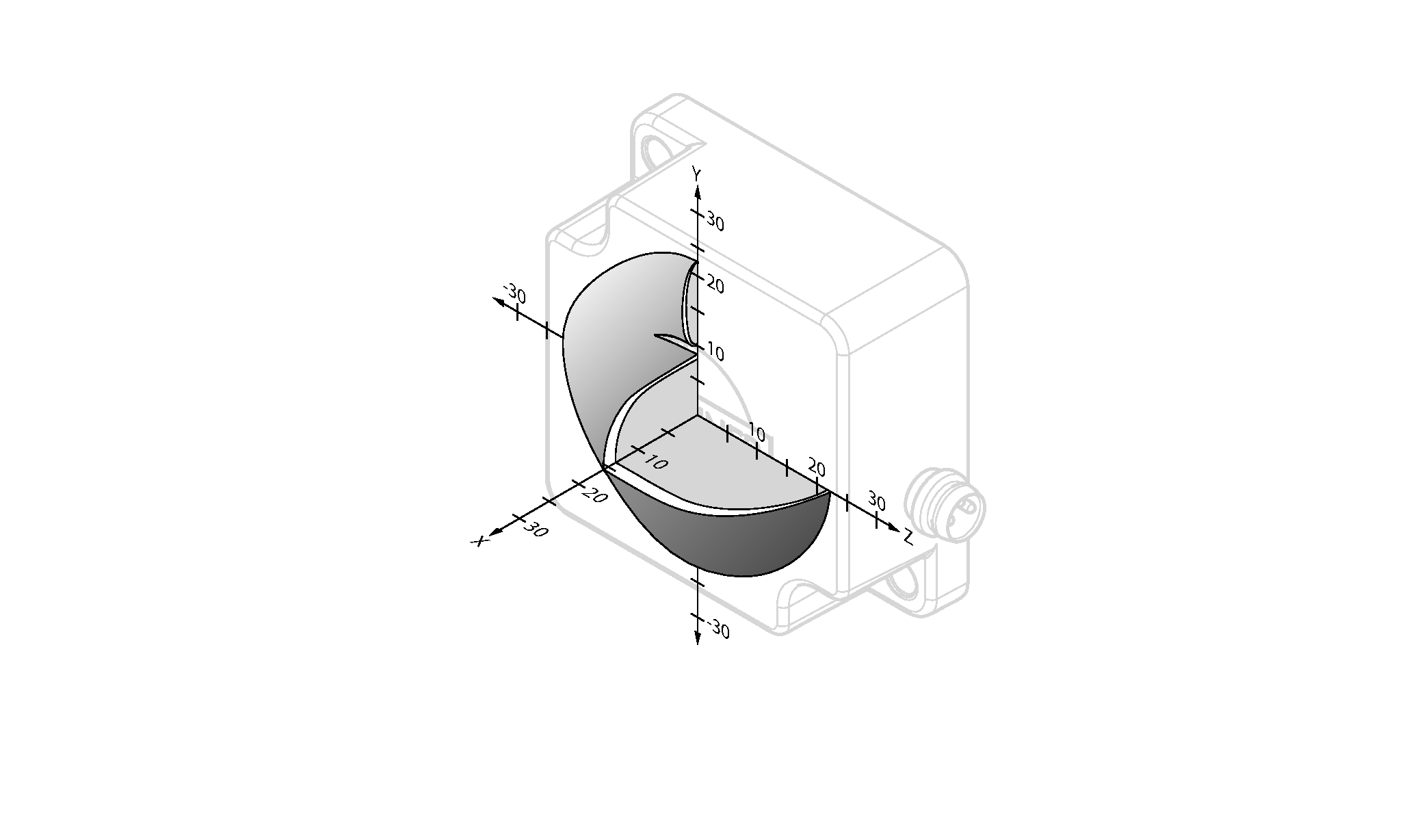

Zona de reacción típica
En una unidad de evaluación con zona de reacción estándar

Zona de reacción típica<br>En una unidad de evaluación con zona de reacción estándar

Con actuador CES-A-BBA o CES-A-BCA

Con actuador CES-A-BQA

Plano de dimensiones
Plano de dimensiones
Esquema de conexiones
Esquema de conexiones

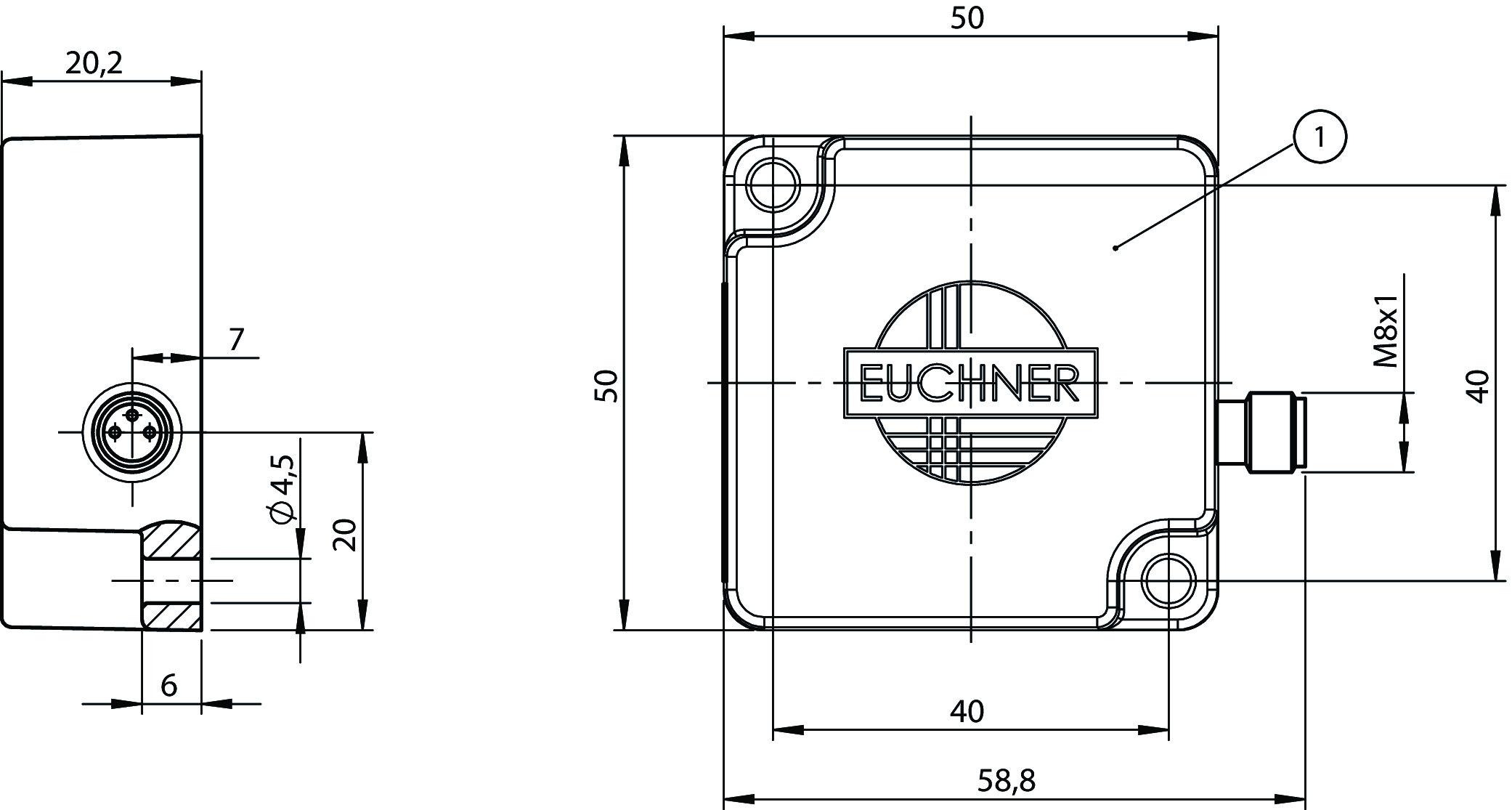

Dibujos acotados

Dibujos acotados
1Superficie activa

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

DGUV_CES-A-AEA_UEA_ET 25021_ET 25022

Valores de conexión eléctrica

Alimentación de tensión A través de la unidad de evaluación

Valores mecánicos y entorno

Tipo de conexión Conector M8, 3 polos
Par de apriete
Tornillos de fijación max. 1 Nm
Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Longitud del cable
Máximo admisible max. 25 m
Clase de protección IP67
Temperatura ambiental -25 ... 70 °C
Material
Carcasa Plástico PPS
Método de actuación Inductivo

Accesorios

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 16,0 MB)

Documentos sueltos

Otros documentos

Macros ePlan

Datos de pedido

N.º de pedido 095650
Nombre de artículo CES-A-LQA-SC
Peso bruto 0,1kg
Partida arancelaria 85389099990
ECLASS 27-27-24-03 Safety-related transponder switch
