CEM-A-LH10K-S2-10V (N.º de pedido 102822)

Cabeza de lectura CEM-A-LH10K-S2... con bloqueo sin monitorización de bloqueo y con remanencia

  • Cabeza de lectura con dispositivo de bloqueo sin monitorización
  • Fuerza de bloqueo de 1000 N
  • Con remanencia
  • Conexión de la unidad de evaluación CES: cable de 10 m, PVC
  • Conexión de la tensión de servicio del solenoide: conector macho M8
  • Conexión del indicador LED: conector hembra M8
  • Hasta categoría 4 según EN ISO 13849-1
CEM-A-LH10K-S2-10V (N.º de pedido 102822)

Descripción

Pedido aparte:

  • Unidad de evaluación CES-AZ

  • Actuador CEM-A-BH10

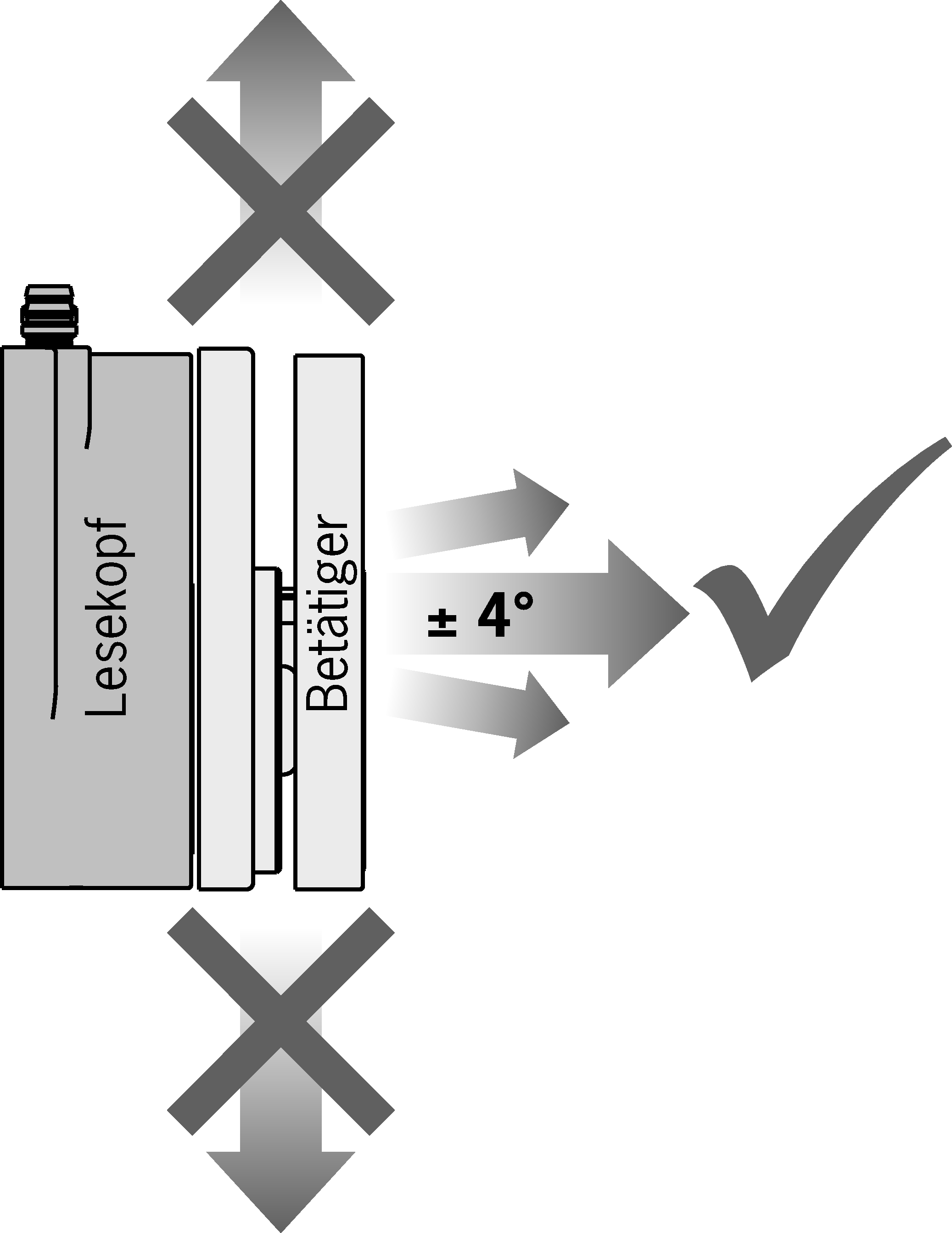

Dirección de ataque

<p>Dirección de ataque</p>

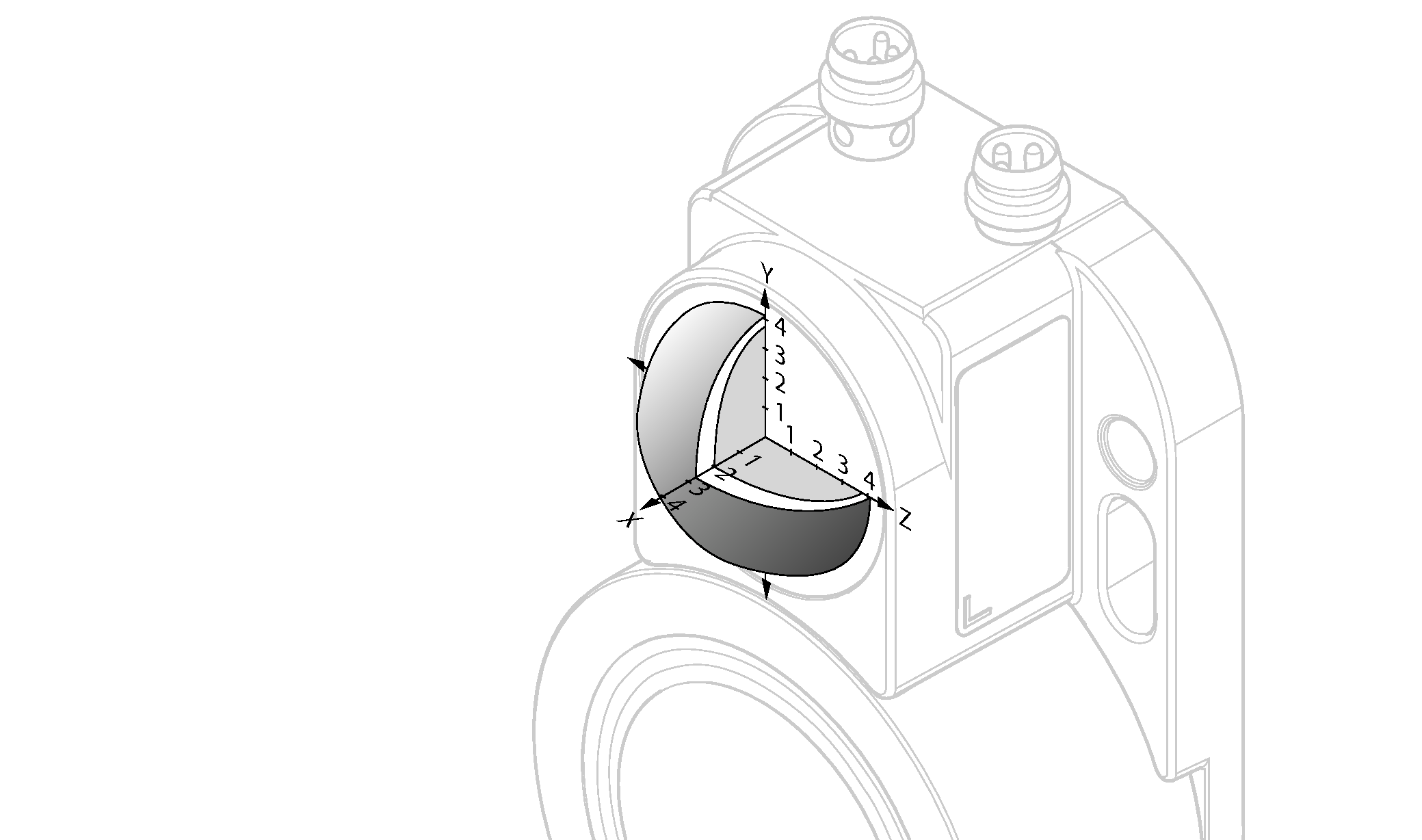

Zona de reacción típica

<p>Zona de reacción típica</p>

Observar la distancia segura de desactivación sar = 20 mm en caso de fallo interno de algún componente. Las salidas de seguridad están desconectadas de manera segura.

Plano de dimensiones
Plano de dimensiones

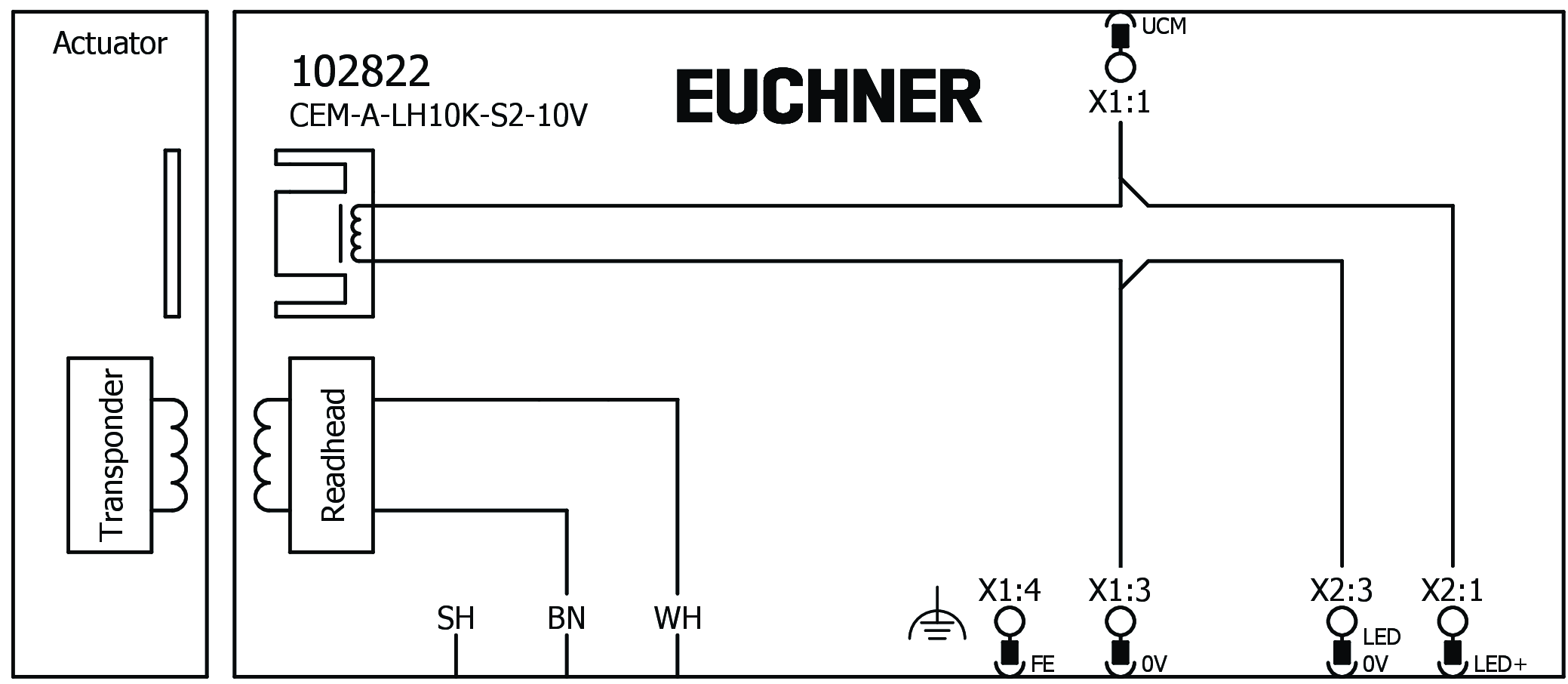

Esquema de conexiones
Esquema de conexiones
Esquema de conexiones
Esquema de conexiones

Dibujos acotados

Dibujos acotados
1Superficie activa de la cabeza de lectura
2Superficie activa solenoide

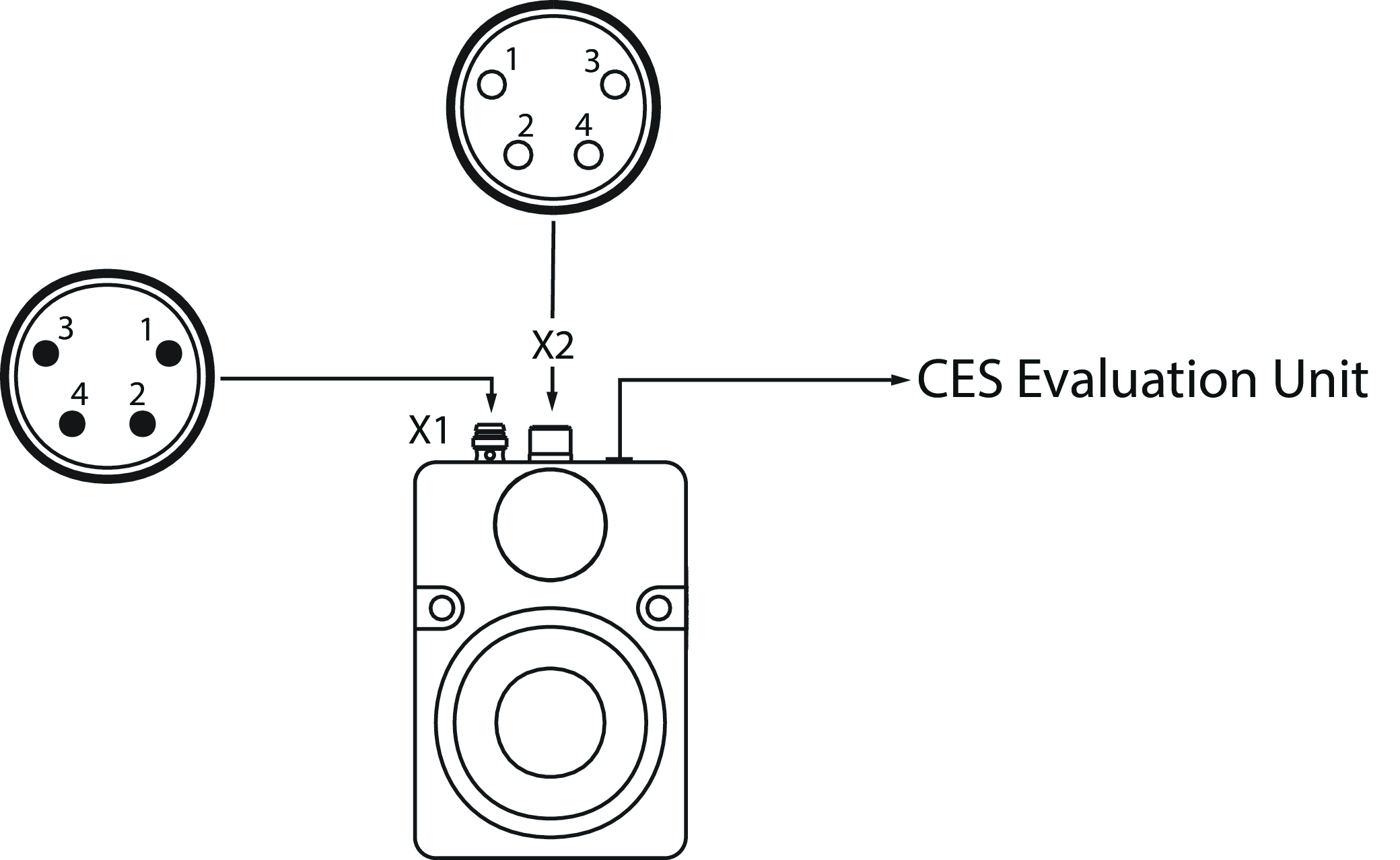

Ejemplos de conexión

Ejemplos de conexión
XConexión de la tensión de servicio del solenoide del conector X1. Todas las CEM llevan ya integrado un diodo de indicación libre.

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

c_UL_us_E155795_3/5

Espacio de trabajo

Distancia de desconexión asegurada sar max. 20 mm
Distancia de conmutación segura sao
Con holgura central m= ±2,5 mm 0 mm
Desplazamiento central 2.5 mm
Histéresis de conmutación
Con holgura central m = 0 0.7 mm

Valores de conexión eléctrica

Potencia de conexión 5.4 W
Tensión de servicio CC
UCM 24 V DC -15% ... +10%
Ciclo de trabajo del solenoide ED 100 %
Consumo de corriente
UB 225 mA

Valores mecánicos y entorno

Tipo de conexión
X2, LED externo Conector M8 x 1, 4 polos, hembra (con conexión roscada)
X1, solenoide (LED amarillo integrado en el conector) Conector M8 x 1, 4 polos, macho (con conexión guiada/roscada)
Cable de conexión, cabeza de lectura Cable de conexión encapsulado con terminales, 10 m, PVC
Radio de flexión dinámico 10 veces el diámetro del cable
Radio de flexión estático 5 veces el diámetro del cable
Posición de montaje Cualquiera
Frecuencia de conmutación
Solenoide max. 1 Hz
Fuerza de adherencia
por remanencia 40 N -25% ... +25%
Temperatura de almacenamiento -30 ... 80 °C
Longitud del cable max. 25 m
Vida mecánica
Si se utiliza como tope de puerta con una energía de impacto de 1 julio 1 x 10⁶
Clase de protección IP67
Temperatura ambiental -25 ... 50 °C
Temperatura ambiental cable (dinámica) -5 ... 70 °C
Temperatura ambiental cable (estática) -30 ... 80 °C
Material
Carcasa Fundición de aluminio a presión
Solenoide Acero, niquelado
Cabeza de lectura Plástico (PPS)
Fuerza de bloqueo F
(no vigilada, en dirección axial) con UCM = 24 V 1000 N
Principio de bloqueo Principio del bloqueo con tensión

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 1,7 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 102822
Nombre de artículo CEM-A-LH10K-S2-10V
Peso bruto 1,214kg
Partida arancelaria 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
