MGB-L1B-PNA-R-113612 (N.º de pedido 113612)

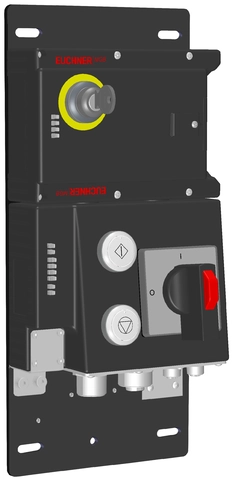

Módulo de evaluación y módulo de bus MGB-L1…-PN (bloqueo mediante fuerza de resorte) con 4 elementos de mando, conector M12 y de 7/8”

  • Bloqueo con monitorización de bloqueo
  • Con interruptor con llave (forma de V, 90°)
  • 2 pulsadores blancos iluminados con símbolo
  • Conexión mediante conector de 7/8” y conector M12
  • Premontados en placas de montaje
  • Switch RT Profinet integrado
  • Unicode
MGB-L1B-PNA-R-113612 (N.º de pedido 113612)

Descripción

Aviso

Este artículo solo está disponible como pieza de recambio. Para nuevas instalaciones, recomendamos la serie sucesora MGB2.

Conexión Profinet

Conector de 7/8” conforme a ANSI/B93.55M-1981 y conector M12 (codificación d) conforme a IEC 61076-2-101

Switch RT Profinet

Estructura de red con topología punto a punto.

Uso flexible como enclavamiento o bloqueo

Posibilidad de uso como enclavamiento o como bloqueo (con o sin monitorización) gracias a la respectiva evaluación de los datos seguros del dispositivo a través del sistema de control.

Plano de dimensiones
Plano de dimensiones

Dibujos acotados

Dibujos acotados

Datos técnicos

Homologaciones

c_UL_us_E155795_3/9Profisafe_Z20058_Version2024TUEV Süd München_Z10 040393 0033 Rev. 01

Espacio de trabajo

Distancia de desconexión asegurada sar
Solo para puerta corredera 20 mm (Solo para el uso en puertas correderas con monitorización de bloqueo desactivada)

Elementos de mando y visualización

Diagrama de ocupación
L1
B4
PosiciónColorExtrasElemento interruptorModeloRótulo insertableObservación rótulo insertableCantidadDenominación 1LED
11 NOInterruptor con llave
90BlancoEstampado1 NOPulsadores con iluminación
91Código 2 de 3Selector de modo de funcionamientoO ; I
92BlancoEstampado1 NOPulsadores con iluminación

Valores de conexión eléctrica

Cable de conexión
Ethernet Cable de E/S Profinet, mín. cat. 5e
Tensión de aislamiento de referencia Ui 75 V
Tensión nominal de impulso Uimp 0.5 kV
Normas de protección de compatibilidad electromagnética (CEM) Según EN 61000-4 y EN 61326-3-1
Corriente de alimentación máxima en el bloque de conexión
X1, X2 max. 4000 mA
Clase de protección III
Consumo de corriente max. 500 mA
Codificación del transponder Unicode
Grado de contaminación (externa, según EN 60947-1) 3
Alimentación de tensión X1
Cobertura
Externo min. 1 A Lento
Tensión de servicio CC
L1 24 V DC -15% ... +10% ((protegida contra inversiones de polaridad, regulada, ondulación residual<5 %, PELV))
Tensión auxiliar CC
L2 24 V DC -15% ... +10% (El sistema MGB no requiere tensión auxiliar.)
Alimentación de tensión X2
Tensión de servicio CC
L1 24 V DC -15% ... +10% (Para la inserción en bucle para los siguientes dispositivos)
Tensión auxiliar CC
L2 24 V DC -15% ... +10% (Para la inserción en bucle para los siguientes dispositivos)

Valores mecánicos y entorno

Tipo de conexión
Según IEC 61076-2-101, cable de E/S Profinet, cat. mín. 5e M12 con codificación D, blindado (X3 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
7/8” Power (X1 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Según IEC 61076-2-101, cable de E/S Profinet, cat. mín. 5e M12 con codificación D, blindado (X4 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
7/8” Power (X2 (El documento PROFINET «Cabling and Interconnection Technology» de la PNO le ayudará a elegir correctamente los cables).)
Posición de montaje Sujeción de puerta DIN derecha
Frecuencia de conmutación 0.25 Hz
Temperatura de almacenamiento -25 ... 70 °C
Vida mecánica
1 x 10⁶
Si se utiliza como tope de puerta con una energía de impacto de 1 julio 0.1 x 10⁶
Tiempo de respuesta
Selector de modo de funcionamiento max. 220 ms Tiempo de desconexión (El tiempo de reacción es el tiempo máximo transcurrido entre el cambio de un estado de entrada y la eliminación del bit correspondiente en el protocolo de bus.)
Posición del cerrojo max. 550 ms Tiempo de desconexión (El tiempo de reacción es el tiempo máximo transcurrido entre el cambio de un estado de entrada y la eliminación del bit correspondiente en el protocolo de bus.)
Bloqueo max. 550 ms Tiempo de desconexión (El tiempo de reacción es el tiempo máximo transcurrido entre el cambio de un estado de entrada y la eliminación del bit correspondiente en el protocolo de bus.)
Posición de la puerta max. 550 ms Tiempo de desconexión (El tiempo de reacción es el tiempo máximo transcurrido entre el cambio de un estado de entrada y la eliminación del bit correspondiente en el protocolo de bus.)
Resistencia al choque y a la vibración Según EN IEC 60947-5-3
Clase de protección IP54
Temperatura ambiental
Con UB = 24 V CC -20 ... 55 °C
Material
Carcasa Plástico reforzado con fibra de vidrio, fundición de cinc, niquelado, acero inoxidable
Fuerza de bloqueo FZh 2000 N
Principio de bloqueo Principio del bloqueo sin tensión

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Accionamiento del bloqueoPL e-3.91x10-8420 y
Supervisión de la posición del resguardoPL e34.07x10-8420 y
Supervisión del bloqueoPL e34.07x10-8420 y
Selector seguro de modos de funcionamientoPL e34.1x10-8420 y


Interfaz

Protocolo de datos de bus Profinet (IEC 61158 type 10)
Protocolo de datos de seguridad Profisafe (IEC 61784-3-3)
Interface de datos Ethernet

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 6,2 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 113612
Nombre de artículo MGB-L1B-PNA-R-113612
Peso bruto 3,681kg
Global Trade Item Number (GTIN) 4047048006843
Partida arancelaria 85371098
ECLASS 11.0 27-27-24-05 Safety-related transponder switch with guardlocking
