CES-EA-TC-KK04-112631 (N.º de pedido 112631)

Set de conexión para unidades de evaluación CES-AZ-.ES-01B, bornes por resorte

  • Bornes por resorte enchufables para unidades de evaluación CES-AZ-.ES-01B
  • Codificado
  • 4 bornes por resorte incluidos
CES-EA-TC-KK04-112631 (N.º de pedido 112631)

Descripción

Plano de dimensiones
Plano de dimensiones

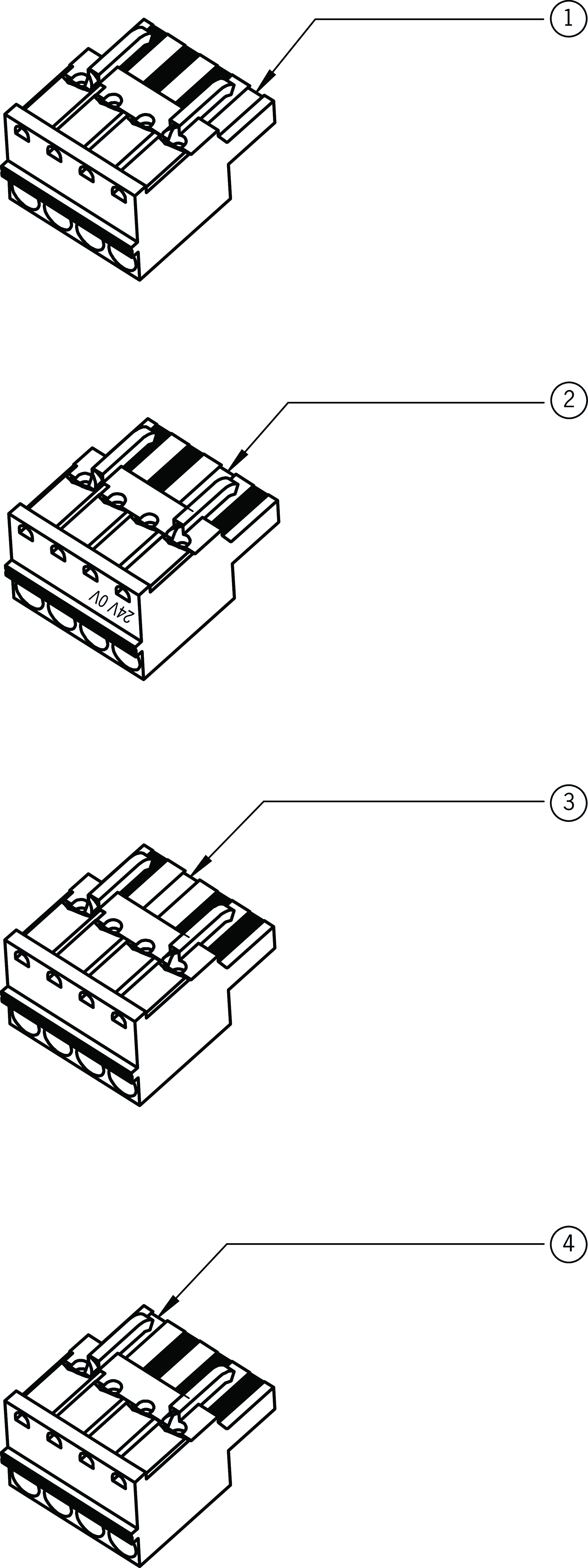

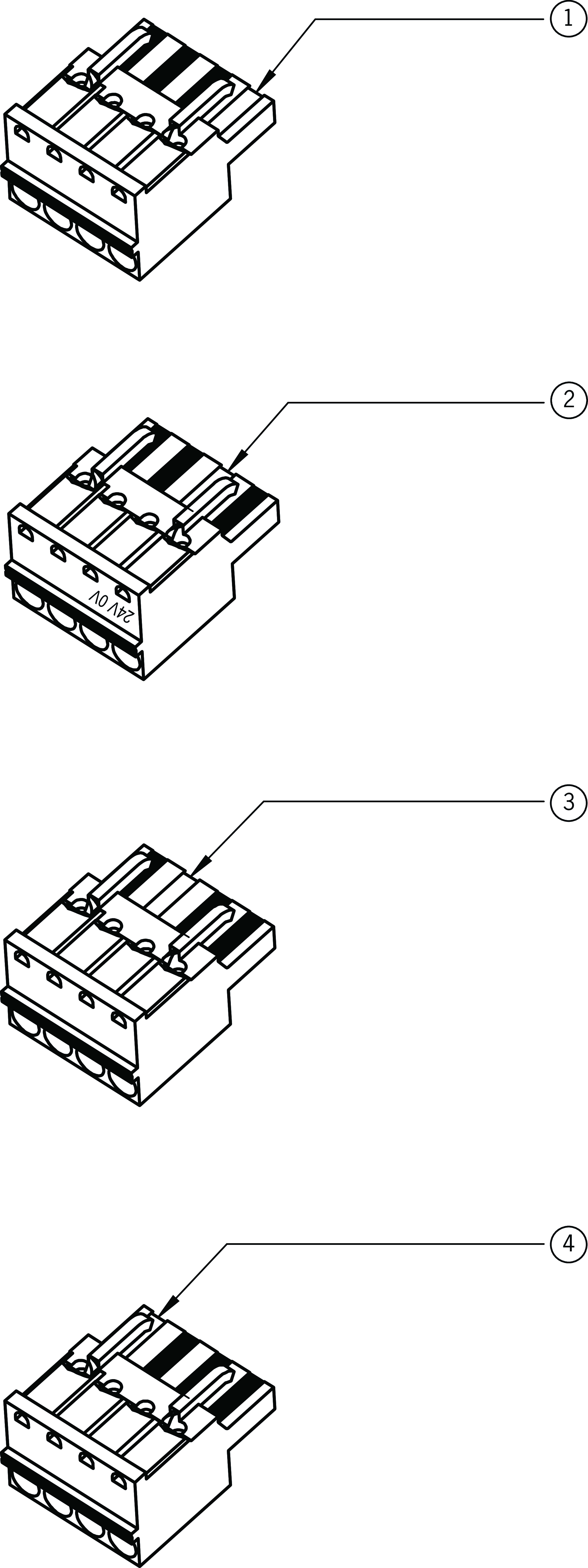

Dibujos acotados

Dibujos acotados
1Codificación 1
2Codificación 2 estampada
3Codificación 3
4Codificación 4

Datos técnicos

Valores de conexión eléctrica

Sección transversal de conexión
Sección del conductor flexible con terminal sin envoltura de plástico 0.25 ... 2.5 mm²
Sección del conductor flexible con terminal con envoltura de plástico 0.25 ... 2.5 mm²
Sección del conductor rígido 0.2 ... 2.5 mm²
Sección del conductor flexible 0.25 ... 2.5 mm²

Valores mecánicos y entorno

Longitud de aislamiento 8 mm
Tipo de conexión Bornes por resorte enchufables, codificados
Temperatura de almacenamiento -25 ... 70 °C

Componentes incluidos en el juego

Accesorios incluidos 4 bornes por resorte codificados por unidad de embalaje

Varios

Compatibilidad CES-AZ-.ES-01B

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 0,1 MB)

Documentos sueltos

Otros documentos

Macros ePlan

Datos de pedido

N.º de pedido 112631
Nombre de artículo CES-EA-TC-KK04-112631
Peso bruto 0,029kg
Global Trade Item Number (GTIN) 4047048007482
Partida arancelaria 85389099990
