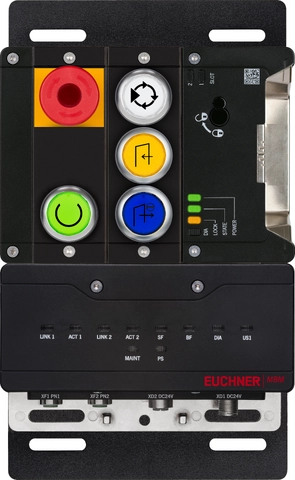

MGB2-L2B-PN-U-S2-GA-R-177904 (Best. Nr. 177904)

Auswerteset MGB2-L2...-PN (Not-Halt, 4 Drucktaster, Arbeitsstromprinzip, Türanschlag rechts)

  • Zuhaltung mit Zuhaltungsüberwachung
  • Not-Halt beleuchtet nach ISO 13850
  • 4 Drucktaster beleuchtet mit Symbol
  • Anschluss über Steckverbinder M12 D-codiert
  • Integrierter Switch
  • Türanschlag umstellbar, Werkseinstellung: rechts
  • Unicode
MGB2-L2B-PN-U-S2-GA-R-177904 (Best. Nr. 177904)

Beschreibung

Zuhaltungsart

MGB2-L2...

Zuhaltung durch Magnetkraft.
Aktivierung der Zuhaltung durch Anlegen von Spannung am Zuhaltemagnet. (Arbeitsstromprinzip)

PROFINET-Anbindung

Steckverbinder M12 D-codiert (M12-Stecker, L-codiert und M12-Stecker, D-codiert) nach IEC 61076-2-101

Integrierter IRT-Switch

Linienförmiger Netzaufbau durch integrierten IRT-Switch (unterstützt MRP).

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Technische Daten

Zulassungen

c_UL_us_E155795_3/9

AM-P-LB-156682 (Best. Nr. 156682)

AM-P-LB-156682 (Best. Nr. 156682)

Mechanische Werte und Umgebung

Lagertemperatur -30 ... 70 °C
Werkstoff Stahl, pulverbeschichtet

Verschiedenes

Farbe schwarz
Kompatibilität Für Geräte MGB2-L und MBM
Zusätzliches Merkmal inkl. Befestigungsmaterial für die Module auf der Montageplatte

Busmodule MBM-PN-S2-MLI-3B-169766 (Best. Nr. 169766)

Busmodule MBM-PN-S2-MLI-3B-169766 (Best. Nr. 169766)

Elektrische Anschlusswerte

Anschlussleitung
MLI 5-Pol, M12x1
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen EMV Richtlinie 2014/30/EU
maximaler Einspeisestrom im Anschlussblock
XD1, XD2 max. 12000 mA (bei Temperaturen <40°C Stromaufnahme max. 16A möglich)
Schutzklasse III
Stromaufnahme
Busmodul inkl. aller angeschlossenen Module/Submodule max. 3200 mA (bei Temperaturen <40°C Stromaufnahme max. 4A möglich)
Busmodul max. 200 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Spannungsversorgung XD1, XD2
Absicherung
extern min. 1 A träge
Betriebsspannung DC
L1 24 V DC -15% ... +20% ((verpolsicher, geregelt, Restwinkligkeit <5%, PELV))
Hilfsspannung DC
L2 24 V DC -15% ... +20% (Die Hilfsspannung wird für das MGB-System nicht benötigt)

Mechanische Werte und Umgebung

Anschlussart
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-codiert, geschirmt (XF1 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
M12 L-codiert Power (XD1 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
M12 L-codiert Power (XD2 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-codiert, geschirmt (XF2 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
Umgebungstemperatur
bei UB = 24 V DC -25 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
ML1C / ML2C
Anschlussart Schraubanschluss
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101 / A-codiert
Polzahl 5
Steckzyklen 100
ML1D
Anschlussart Steckanschluss (unverriegelt)
Anschlusstyp Stiftstecker
Polzahl 5
Steckzyklen 100

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Auswerten von SicherheitssignalenPL e35.38x10-9420 y


Interface

Datenprotokoll Bus Profinet (IEC 61158 type 10)
Datenprotokoll Sicherheit Profisafe (IEC 61784-3-3)
Datenschnittstelle Ethernet

Mechanische Werte und Umgebung

Einbaulage Türanschlag DIN Rechts

Komponenten

AM-P-LB-156682
156682
AM-P-LB-156682
Montageplatte für Module MGB2-L/I... und MBM...
  • Für Module MGB2-L und MBM
  • Einfache und schnelle Montage
  • Schneller Modultausch
  • Stahl, pulverbeschichtet
  • Für rechts und links angeschlagene Türen geeignet
  • inkl. Schrauben-Set
MBM-PN-S2-MLI-3B-169766
169766
MBM-PN-S2-MLI-3B-169766
Busmodul MBM-PN... (M12 Anschluss D-codiert, L-codiert 5-polig)
  • Für den Anschluss von MGB2 oder MCM Modulen
  • Anbindung an PROFINET mit PROFIsafe
  • Anschluss über Steckverbinder M12 D-codiert und M12 L-codiert (5-polig)
  • Abgesetzte oder direkte Montage
  • Integrierter Switch
  • Kompatibel mit allen Modular Geräten

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 43,2 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 177904
Artikelbezeichnung MGB2-L2B-PN-U-S2-GA-R-177904
Bruttogewicht 3,75kg
Zolltarifnummer 85371098
ECLASS 11.0 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
