MSM-1-P-CA-00P0D2-V6-177734 (Best. Nr. 177734)
Inhalte wählen

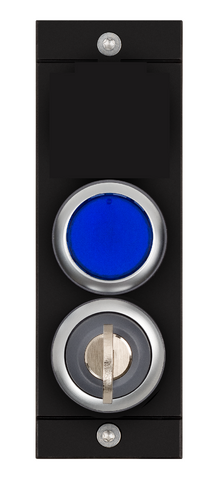

Submodul MSM-1-P... (1 Schlüsselschalter Form V, Leuchtvorsatz)
- Funktionserweiterung für Module MGB2 und MCM
- Anschlusstyp: P
- Drucktaster beleuchtet
- 1 Schlüsselschalter SSG10, 1 x 40°, Form V, tastend
Beschreibung

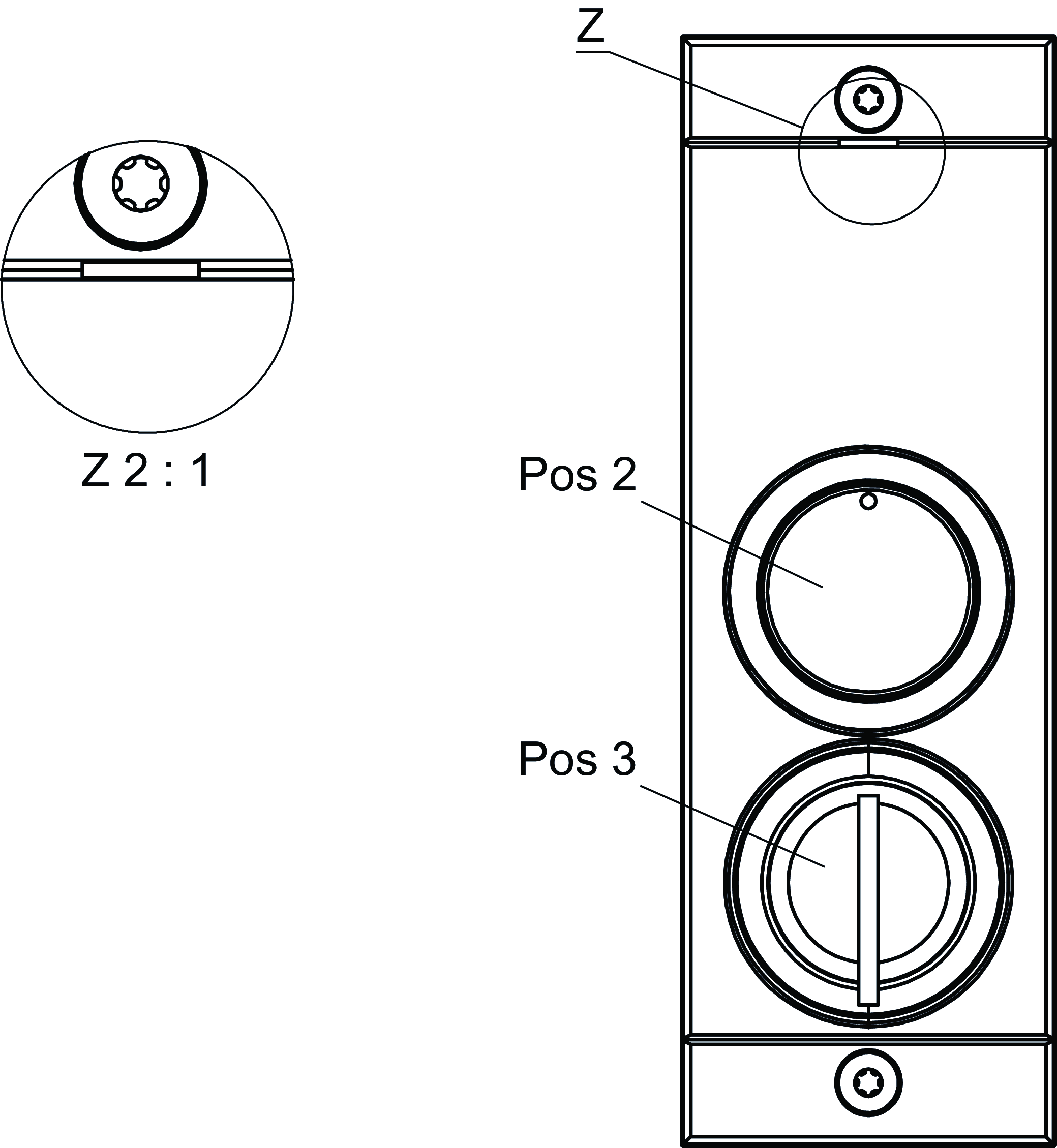

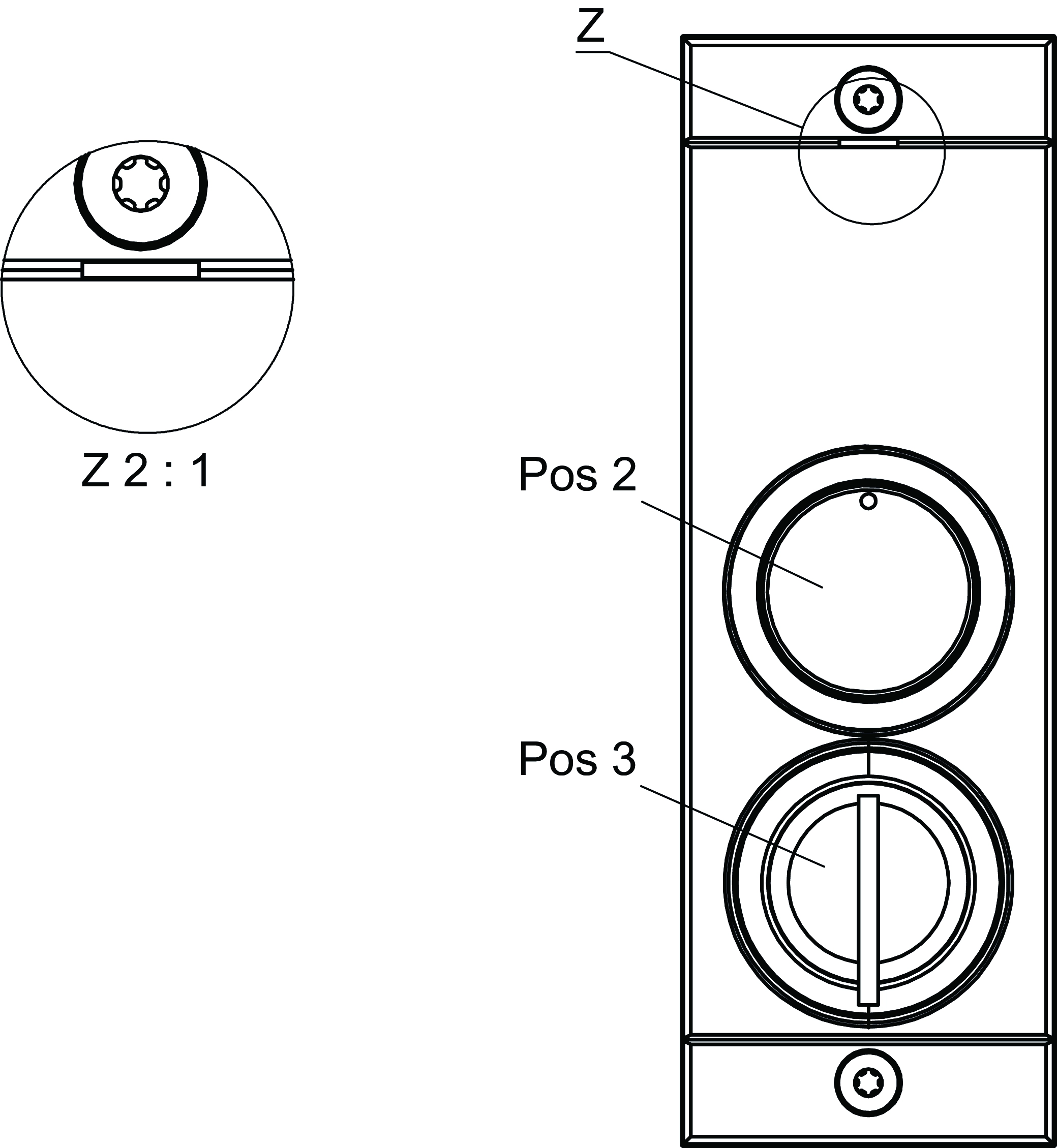

Maßzeichnungen
| Pos 2 | Drucktaster beleuchtet (blau) |
| Pos 3 | Schlüsselschalter SSG 10 tastend |
| Z | markiert Ausrichtung von Pos 1 |
Maßzeichnungen

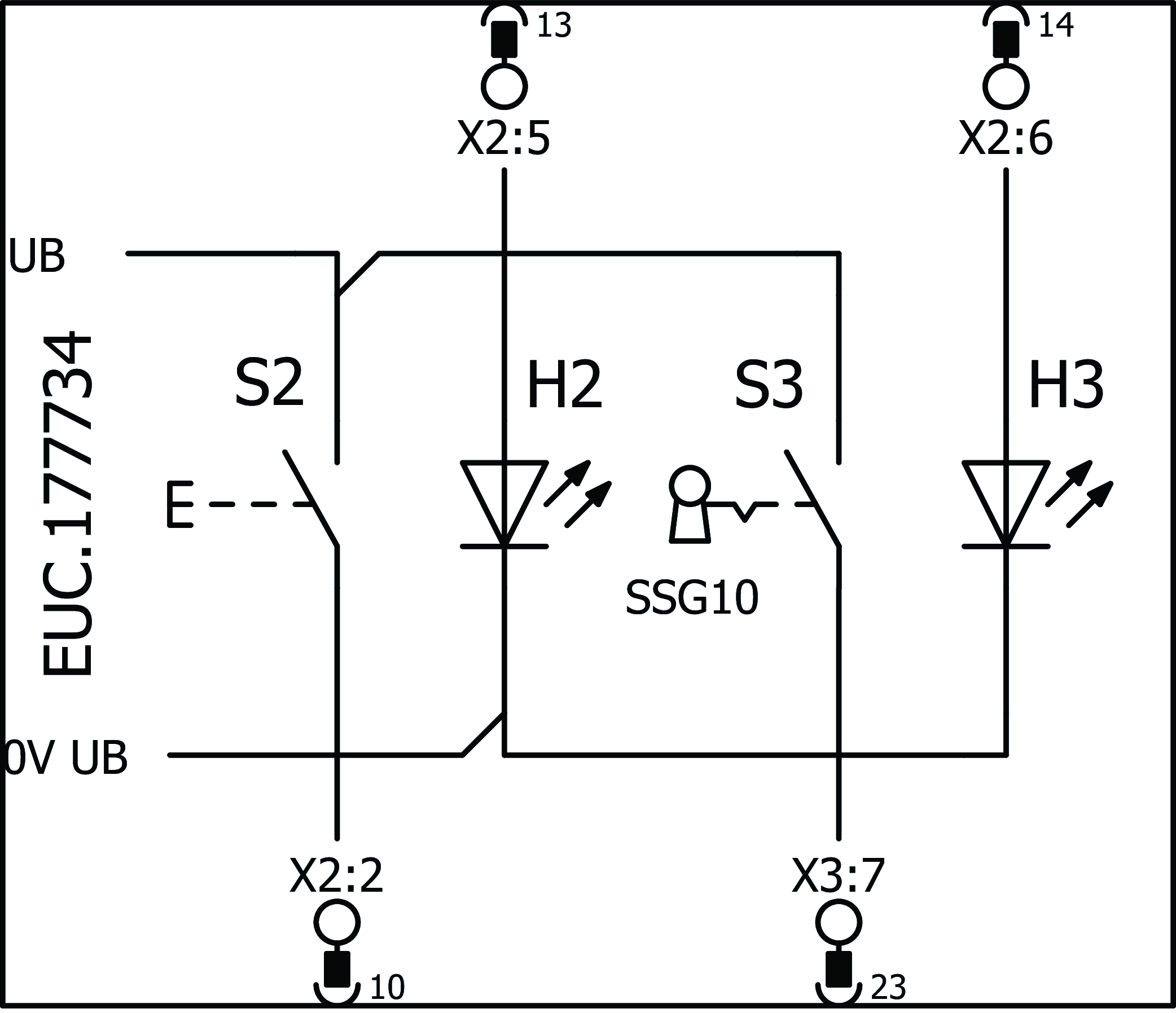

Anschlussbeispiele
Technische Daten
Bedien- und Anzeigeelemente
| Position | Farbe | Extras | Schaltelement | Ausführung | Einlegeschild | Einlegeschild Anmerkung | Anzahl | Bezeichnung1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 2 | blau | 1S | Taster beleuchtet | ||||||
| 3 | SSG 10 | 1S | Schlüsselschalter |
Elektrische Anschlusswerte
| Stromaufnahme | max. 12 mA |
| Bedien- und Anzeigeelemente | |
| Schaltleistung | max. 0.25 W |
| Schaltspannung | 24 V |
| Schaltstrom | 5 ... 10 mA |
| Spannungsversorgung LED | 24 V DC |
Mechanische Werte und Umgebung
| Einbaulage | beliebig |
| Lagertemperatur | -25 ... 70 °C |
| Reaktionszeit | Siehe Betriebsanleitung Busmodul MBM-... bzw. Verriegelungs- / Zuhaltemodul MGB2-I.-BR-... / MGB2-L.-BR-... |
| Schock- und Schwingfestigkeit | gemäß EN IEC 60947-5-3 |
| Schutzart | IP65 (IP20) (im eingebauten Zustand) |
| Umgebungstemperatur | |
| bei UB = 24 V DC | -25 ... 55 °C |
| Werkstoff | Glasfaserverstärkter Kunststoff, Zinkdruckguss, vernickelt |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
| B10D | Gebrauchsdauer | |
|---|---|---|
| Sicherer Schlüsselschalter | 0.06x106 | 20 y |
Verschiedenes
| Submodulbreite | 1 |
| Software ID (SW-ID) | 9000080 |
Zubehör
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 0,4 MB)
Einzeldokumente
Sonstige Dokumente
Zulassungen und Bescheinigungen
WEEE
Dok.-Nr.
Version
Sprache
Größe
WEEE
Dok.-Nr.
ECO20001806
Version
01
Sprache
Größe
0,1 MB
Bestelldaten
| Bestellnummer | 177734 |
| Artikelbezeichnung | MSM-1-P-CA-00P0D2-V6-177734 |
| Bruttogewicht | 0,kg |
| Zolltarifnummer | 85371098 |
| ECLASS 11.0 | 27-24-26-05 Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul |
