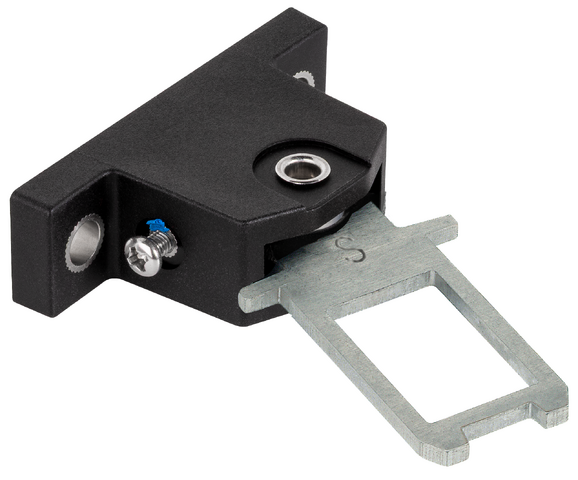

A-S-RLR-SS-175747 (Best. Nr. 175747)

Radiusbetätiger S links/rechts für Sicherheitsschalter SGA/SGP/STA/STP/STM

  • Betätiger aus Niro
  • Zwei Sicherheitsschrauben im Lieferumfang enthalten
  • Für rechts und links angeschlagene Türen
A-S-RLR-SS-175747 (Best. Nr. 175747)

Beschreibung

Hinweis

Betätiger S-...-SN dürfen nicht in Verbindung mit Einführtrichtern verwendet werden. Für Einführtrichter müssen Betätiger S-...-LN verwendet werden.

Radiusbetätiger

Bei Türradien, die kleiner als 1000 mm sind, sollte ein Radiusbetätiger eingesetzt werden. Durch die federnde Bewegung des Betätigers werden Beschädigungen durch Verkanten des Betätigers im Betätigungskopf vermieden. Entsprechend der Bewegung der Schutzeinrichtung muss für links/rechts oder oben/unten der Betätiger gewählt werden.

Technische Daten

Zulassungen

DGUV_SGA_ET 22058_ET 22059

Mechanische Werte und Umgebung

Lagertemperatur -25 ... 70 °C
Nachlauf max. 5 mm
Türradius min. 200 mm
Werkstoff
Gehäuse Kunststoff
Schraube Stahl, rostfrei
Betätiger Stahl, rostfrei

Verschiedenes

Verwendbarkeit Einführtrichter nein

Downloads

Bestelldaten

Bestellnummer 175747
Artikelbezeichnung A-S-RLR-SS-175747
Bruttogewicht 34,3kg
Zolltarifnummer 85389099990
ECLASS 11.0 27-27-26-06 Betätiger für sicherheitsgerichteten Positionsschalter
