MGB-L1B-PNA-R-127479 (Best. Nr. 127479)

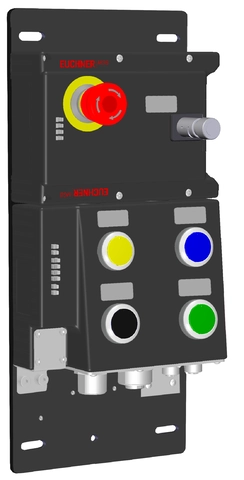

Auswertemodul und Busmodul MGB-L1...-PN... (Zuhaltung durch Federkraft) mit 5 Bedienelementen, Notentsperrung, 7/8"- und M12-Stecker

  • Zuhaltung mit Zuhaltungsüberwachung
  • Not-Halt nach ISO 13850 beleuchtet
  • 3 Drucktaster beleuchtet (ye, bu, gn)
  • 1 Drucktaster unbeleuchtet
  • Notentsperrung vormontiert
  • inklusiv Einklebeschilder
  • Anschluss über 7/8" und M12 Stecker
  • Vormontiert auf Montageplatten
  • Integrierter Profinet RT-Switch
  • Unicode
MGB-L1B-PNA-R-127479 (Best. Nr. 127479)

Beschreibung

Hinweis

Dieser Artikel ist nur noch als Ersatzteil verfügbar. Für Neuanwendungen empfehlen wir die Nachfolgerbaureihe MGB2.

Profinet Anbindung

7/8"-Stecker nach ANSI/B93.55M-1981 und M12-Stecker (d-kodiert) nach IEC 61076-2-101

Profinet RT-Switch

Linienförmiger Netzaufbau durch integrierten RT-Switch.

Flexibler Einsatz als Verriegelung oder
Zuhaltung

Durch entsprechende Auswertung der sicheren Gerätedaten durch die Steuerung, kann der Einsatz wahlweise als Verriegelung oder Zuhaltung (mit oder ohne Überwachung) erfolgen.

Not-Halt beleuchtet

Not-Halt mit einer frei ansteuerbaren Beleuchtung.

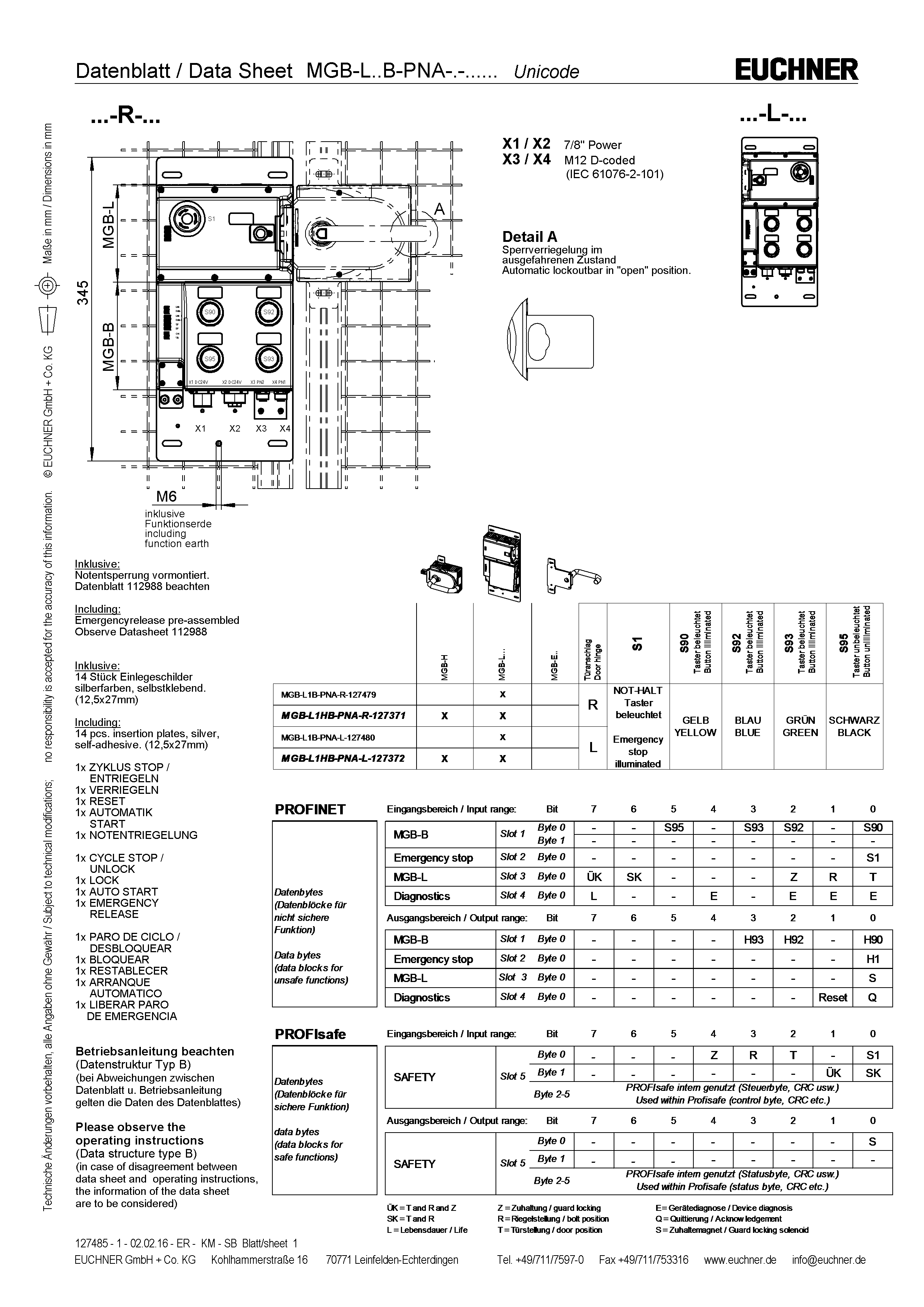

Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen

Technische Daten

Zulassungen

c_UL_us_E155795_3/9Profisafe_Z20058_Version2024TUEV Süd München_Z10 040393 0033 Rev. 01

Arbeitsbereich

Gesicherter Ausschaltabstand sar
Nur bei Schiebetür 20 mm (Gilt nur für die Verwendung an Schiebetüren bei deaktivierter Zuhaltungsüberwachung)

Bedien- und Anzeigeelemente

Belegungsschema
B1
L1
PositionFarbeExtrasSchaltelementAusführungEinlegeschildEinlegeschild AnmerkungAnzahlBezeichnung1LED
12ZÖNothalt beleuchtet
90gelb1STaster beleuchtet
92blau1STaster beleuchtet
93grün1STaster beleuchtet
95schwarz1STaster

Elektrische Anschlusswerte

Anschlussleitung
Ethernet Profinet I/O Leitung, mind. Cat. 5e
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 0.5 kV
EMV-Schutzanforderungen Gemäß EN 61000-4 und EN 61326-3-1
maximaler Einspeisestrom im Anschlussblock
X1, X2 max. 4000 mA
Schutzklasse III
Stromaufnahme max. 500 mA
Transponder-Codierung Unicode
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Spannungsversorgung X1
Absicherung
extern min. 1 A träge
Betriebsspannung DC
L1 24 V DC -15% ... +10% ((verpolsicher, geregelt, Restwelligkeit <5%, PELV))
Hilfsspannung DC
L2 24 V DC -15% ... +10% (Die Hilfsspannung wird für das MGB-System nicht benötigt)
Spannungsversorgung X2
Betriebsspannung DC
L1 24 V DC -15% ... +10% (Zum Weiterschleifen für nachfolgende Geräte)
Hilfsspannung DC
L2 24 V DC -15% ... +10% (Zum Weiterschleifen für nachfolgende Geräte)

Mechanische Werte und Umgebung

Anschlussart
7/8" Power (X1 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-coded, geschirmt (X4 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
7/8" Power (X2 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
nach IEC 61076-2-101, Profinet I/O Leitung, mind. Cat. 5e M12 D-coded, geschirmt (X3 (Das Dokument PROFINET 'Cabling and Interconnection Technology' der PNO hilft bei der korrekten Auswahl von Leitungen.))
Einbaulage Türanschlag DIN Rechts
Schaltfrequenz 0.25 Hz
Lagertemperatur -25 ... 70 °C
Mechanische Lebensdauer
1 x 10⁶
bei Verwendung als Türanschlag und 1 Joule Aufprallenergie 0.1 x 10⁶
Reaktionszeit
Türstellung max. 550 ms Abschaltzeit (Die Reaktionszeit ist die maximale Zeit zwischen der Änderung eines Eingangszustandes und dem Löschen des entsprechenden Bits im Busprotokoll.)
Riegelstellung max. 550 ms Abschaltzeit (Die Reaktionszeit ist die maximale Zeit zwischen der Änderung eines Eingangszustandes und dem Löschen des entsprechenden Bits im Busprotokoll.)
Zuhaltung max. 550 ms Abschaltzeit (Die Reaktionszeit ist die maximale Zeit zwischen der Änderung eines Eingangszustandes und dem Löschen des entsprechenden Bits im Busprotokoll.)
Nothalt / Maschinenstopp max. 250 ms Abschaltzeit (Die Reaktionszeit ist die maximale Zeit zwischen der Änderung eines Eingangszustandes und dem Löschen des entsprechenden Bits im Busprotokoll.)
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP54
Umgebungstemperatur
bei UB = 24 V DC -20 ... 55 °C
Werkstoff
Gehäuse Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl
Zuhaltekraft FZh 2000 N
Zuhaltungsprinzip Ruhestromprinzip

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Ansteuern der ZuhaltungPL e-3.91x10-8420 y
Überwachen der Stellung der Schutzeinrichtung PL e34.07x10-8420 y
Überwachen der ZuhaltungPL e34.07x10-8420 y
Auswerten von SicherheitssignalenPL e34.1x10-8420 y
Gilt für alle zusätzlich enthaltenen Sicherheitsfunktionen wie Not-Halt, Zustimmtaster usw.


B10DGebrauchsdauer
Not-Halt0.13x10620 y


Verschiedenes

Einlegeschild
AnzahlBeschriftungAnmerkung
EMERGENCY RELEASE
ZYKLUS STOP / ENTRIEGELN
CYCLE STOP / UNLOCK
LIBERAR PARO DE EMERGENCIA
LOCK
RESET
AUTOMATIK START
PARO DE CICLO / DESBLOQUEAR
AUTO START
BLOQUEAR
RESTABLECER
ARRANQUE AUTOMATICO
VERRIEGELN
NOTENTRIEGELUNG
Zusätzliches Merkmal inkl. Notenentsperrung vormontiert

Interface

Datenprotokoll Bus Profinet (IEC 61158 type 10)
Datenprotokoll Sicherheit Profisafe (IEC 61784-3-3)
Datenschnittstelle Ethernet

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 6,8 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 127479
Artikelbezeichnung MGB-L1B-PNA-R-127479
Bruttogewicht 3,812kg
Zolltarifnummer 85371098
ECLASS 11.0 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
