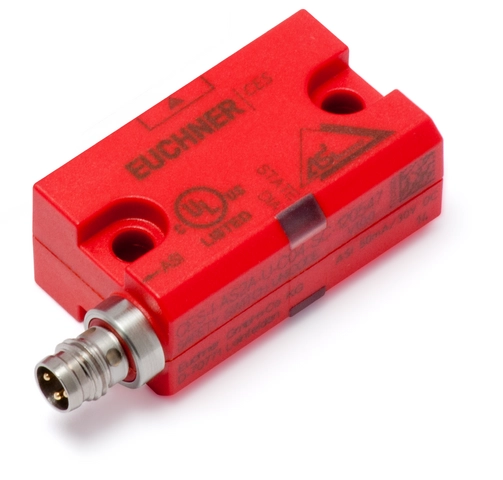

CES-I-AS2A-M-C04-SC-120546 (Best. Nr. 120546)

Sicherheitsschalter CES-.-AS-C04 ASi, RFID, Steckverbinder M8

  • AS-Interface
  • Multicode
  • Steckverbinder M8, 3-polig
  • LED-Anzeige
CES-I-AS2A-M-C04-SC-120546 (Best. Nr. 120546)

Beschreibung

Anfahrrichtung und Einbauposition

Zulässige Einbauposition

Typischer Ansprechbereich

(Nur in Verbindung mit Betätiger CES-A-BBN-C04)

Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung von Betätiger und Sicherheitsschalter ein Mindestabstand von s = 6 mm eingehalten werden.

Achtung:

Je nach Betätiger, Untergrundmaterial und Einbausituation kann der Ansprechbereich variieren. Weitere Ansprechbereiche finden Sie in der Betriebsanleitung.

Multicode-Auswertung

Es wird geprüft, ob es sich um einen Betätigertyp handelt, der vom System erkannt werden kann (Multicode-Auswertung). Das System hat eine geringe Codierungsstufe. Jeder geeignete Betätiger wird vom Schalter erkannt.

Sicherheitskennwerte

Durch zwei redundant aufgebaute Sicherheitsausgänge (Halbleiterausgänge ) mit interner Überwachung ist das Gerät geeignet für:

  • Kategorie 4 /PL e nach EN 13849-1
  • SIL 3 nach EN IEC 62061 Tabelle 4

Die verwendeten OSSD-Ausgänge überprüfen mit Testimpulsen ihre Funktion auf Kurz- und Querschlüsse.

AS-Interface Eingänge

D0, D1, D2, D3

Überwachen der Stellung der Schutzeinrichtung

LED Anzeige

  • Die Dual-LED ASi am M8-Steckverbinder zeigt den Zustand des ASi-Bus an.
  • Die LED STATE zeigt den Zustand des Schalters an.
  • Die LED DIA zeigt an, ob ein Fehler im Schalter erkannt wurde.

Steckverbinder ausgerichtet C04

Bei dargestellter Einbaulage des Geräts gilt: Leitungsabgang C (links), Leitungsabgang A (rechts).

Erforderliches Zubehör

Betätiger ist nicht im Lieferumfang enthalten.

Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan
Anschlussplan
Anschlussplan

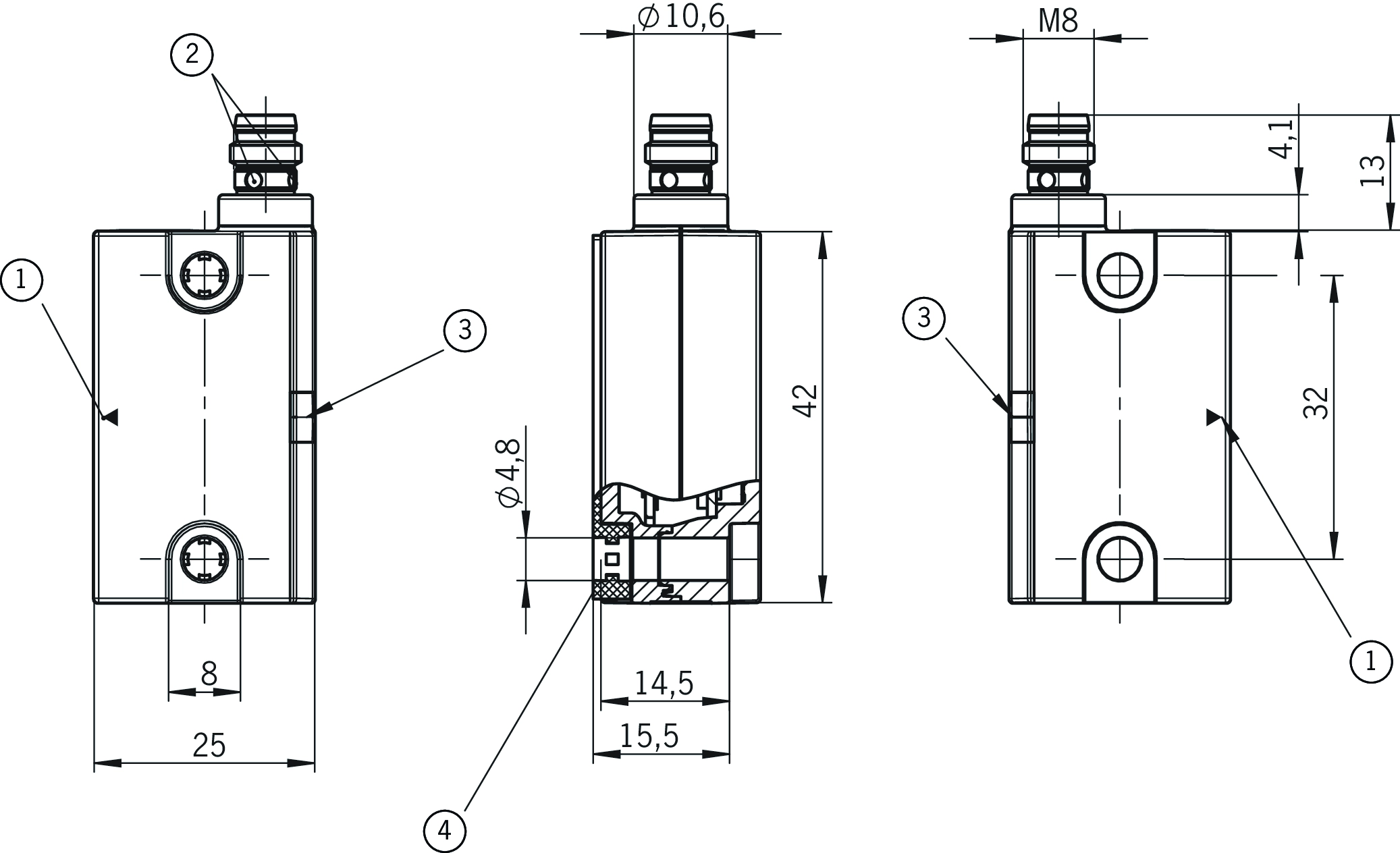

Maßzeichnungen

Maßzeichnungen
1aktive Fläche
2ASi grün/rot
3LED-Statusanzeige
4Gummiunterlage

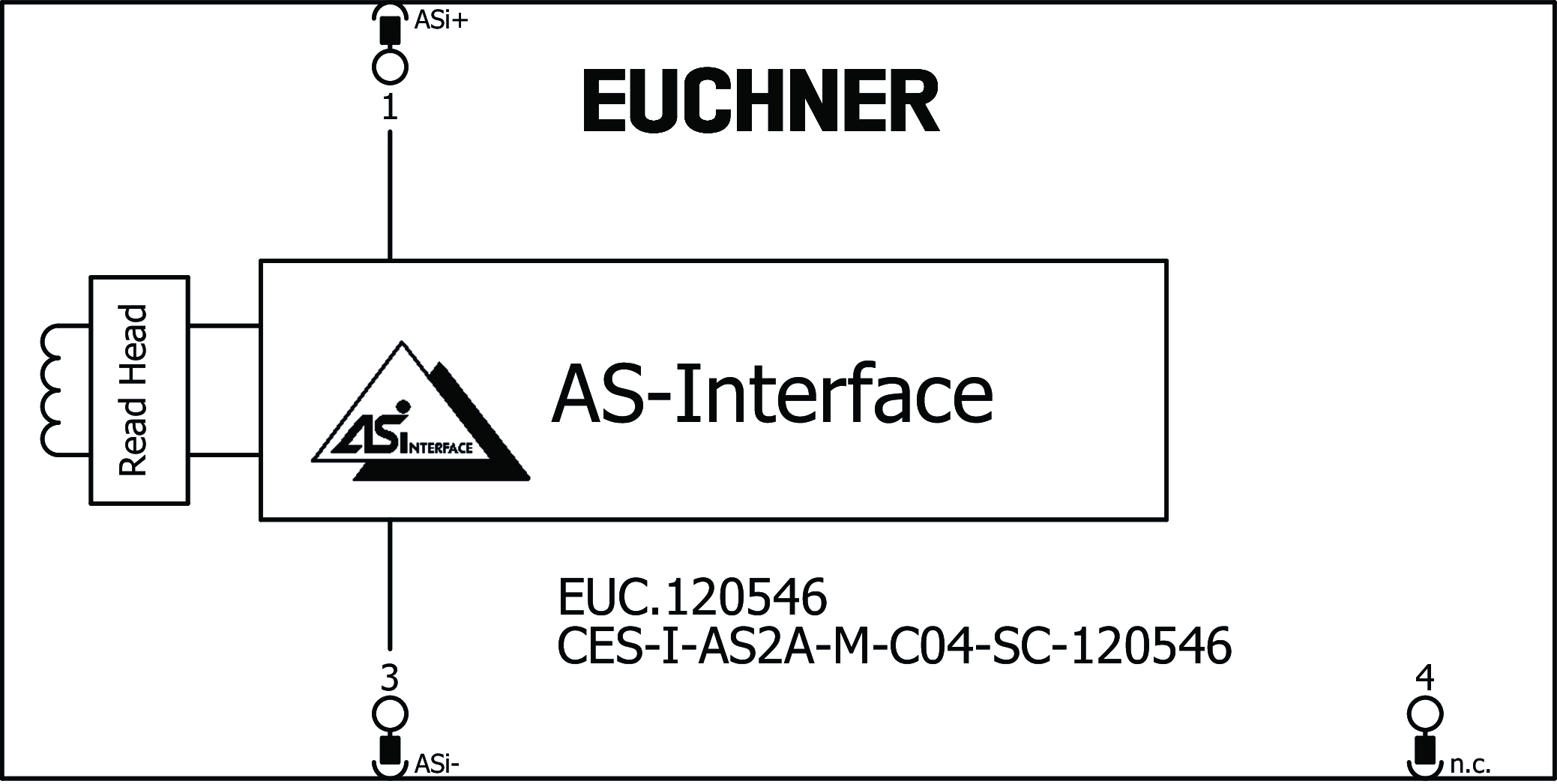

Anschlussbeispiele

Anschlussbeispiele

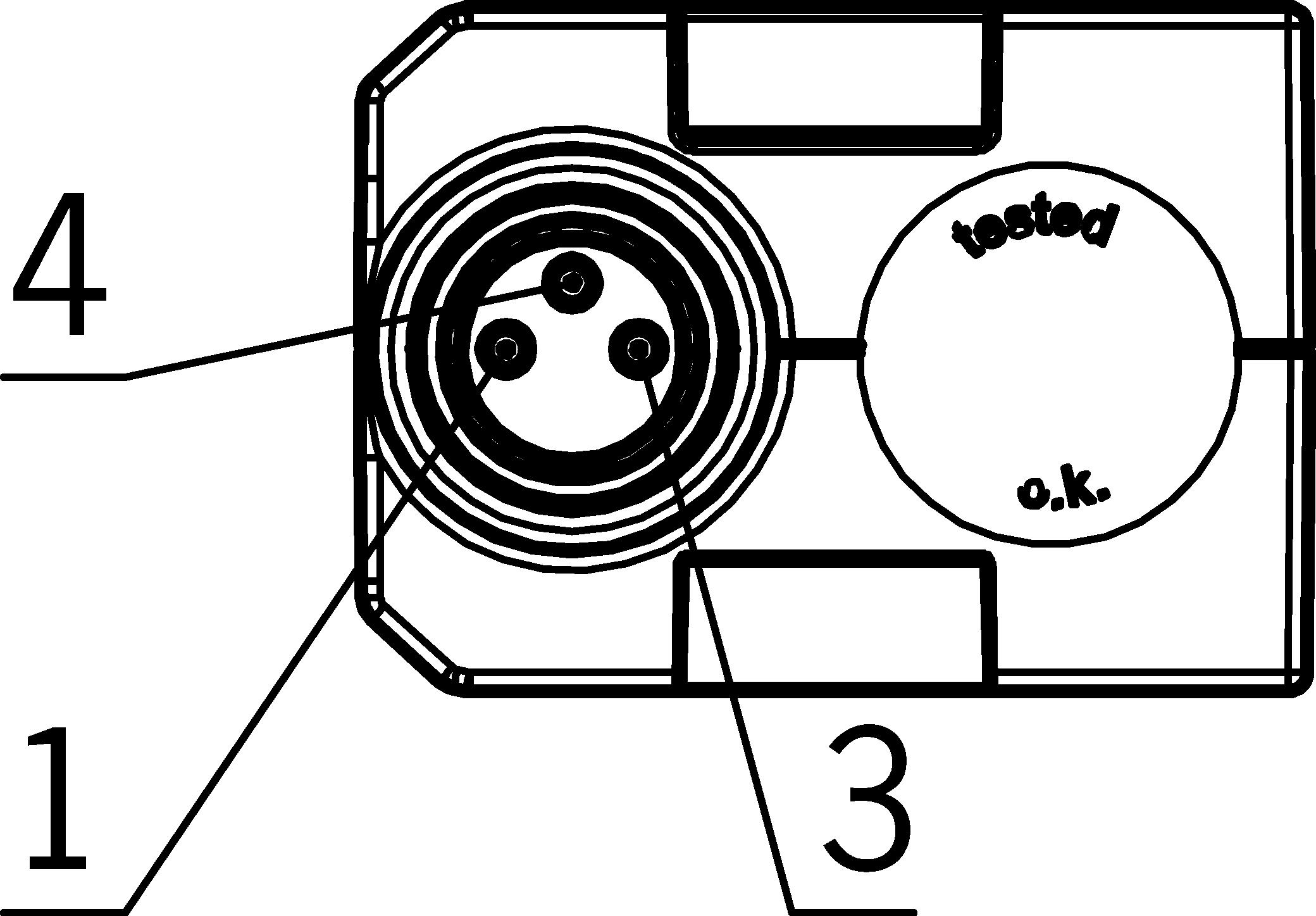

PIN 1AS-i +
PIN 3AS-i -
PIN 4n.c.

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

c_UL_us_E346349_1/3ECOLAB__CES C04

Arbeitsbereich

Wiederholgenauigkeit R 10 %

Elektrische Anschlusswerte

Betriebsstrom AS-Interface max. 50 mA
AS-Interface Protokoll ASi-3
AS-Interface Eingänge D0 - D3 = Türstellung
AS-Interface Slave Typ ID-Code: B, EA-Code: 0
Betriebsspannung AS-Interface 19 ... 30 ... 31.6 V
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
Einschaltzeit
Sicherheitsausgänge max. 300 ms
Risikozeit nach EN 60947-5-3 max. 260 ms
Schutzklasse III
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Abmessungen 42 x 25 x 18
Anschlussart M8-Steckverbinder, 3-polig
Anzugsdrehmoment
Steckverbinder max. 0.3 Nm
Befestigungsschrauben max. 0.8 Nm
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Lagertemperatur -25 ... 70 °C
Montageabstand
zwischen Schaltern min. 80 mm
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP67
Umgebungstemperatur -25 ... 65 °C
Werkstoff
Gummiunterlage NBR 80 ±5 Shore
Gehäuse Kunststoff, PBT

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung PL e-4.5x10-9420 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen

In Kombination mit Betätiger CES-A-BDN-06-104730

Einschaltabstand
Anfahrrichtung A oder B (stirnseitig) 19 mm
Anfahrrichtung C oder D (breitseitig) 15 mm
Gesicherter Schaltabstand sao
Anfahrrichtung A oder B (stirnseitig) min. 14 mm
Anfahrrichtung C oder D (breitseitig) min. 10 mm

In Kombination mit Betätiger CES-A-BBN-161502

Einschaltabstand
Einbauposition C + D 25 mm
Einbauposition A + B 30 mm
Gesicherter Ausschaltabstand sar
in y-Richtung / Einbauposition A + B 77 mm
in y-Richtung / Einbauposition C + D 72 mm
in x-/z-Richtung / Einbauposition C + D 63 mm
in x-/z-Richtung / Einbauposition A + B 69 mm
Gesicherter Schaltabstand sao
Einbauposition A + B 15 mm
Einbauposition C + D 10 mm
Schalthysterese min. 1 mm

In Kombination mit Betätiger CES-A-BDN-06-104730, CES-A-BBN-C04-115271

Gesicherter Ausschaltabstand sar
in x-/z-Richtung 40 mm
in y-Richtung 60 mm
Schalthysterese 1 ... 2 mm

In Kombination mit Betätiger CES-A-BBN-C04-115271

Einschaltabstand
Anfahrrichtung A oder B (stirnseitig) 15 mm
Anfahrrichtung C oder D (breitseitig) 11 mm
Gesicherter Schaltabstand sao
Anfahrrichtung A oder B (stirnseitig) 10 mm
Anfahrrichtung C oder D (breitseitig) 6 mm

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 2,4 MB)

Einzeldokumente

Sonstige Dokumente

EPLAN Makros

Bestelldaten

Bestellnummer 120546
Artikelbezeichnung CES-I-AS2A-M-C04-SC-120546
Bruttogewicht 0,071kg
Zolltarifnummer 85365019000
ECLASS 11.0 27-27-24-03 Sicherheitsgerichteter Transponderschalter
