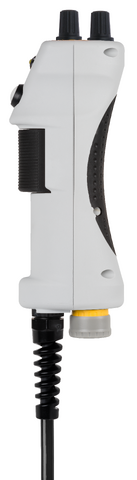

ZSM2301-171396 (Obj. č. 171396)

ZSM, LED, tlačítko, zařízení pro zadání příkazu k zastavení, stupňový spínač, 23pólový konektor

  • 3stupňová funkce
  • Zařízení k vyslání příkazu k zastavení
  • LED indikace
  • Tlačítko
  • Stupňový přepínač
  • Přímý připojovací kabel, 5 m
  • Konektor
ZSM2301-171396 (Obj. č. 171396)

Popis

3stupňová funkce

Potvrzovací funkce je aktivní jen na druhém stupni (středová poloha, tlakový bod). Uvolněním nebo stisknutím za tlakový bod (panická funkce) se potvrzovací funkce zruší (v závislosti na zapojení, viz průběh funkcí).

Zařízení k vyslání příkazu k zastavení

Zastavení stroje (šedé/žluté, s odjištěním vytažením a otočením) na pouzdře spínače, pro různé koncepce zapojení.

Dolní poloha, pro případ pádu chráněno průchodkou na ochranu proti ohybu.

LED indikace

LED indikace zajišťuje vizuální zpětné hlášení přímo na potvrzovacím tlačítku.

Tlačítko

Tlačítky lze přímo na potvrzovacím tlačítku provádět další funkce.

Stupňový přepínač

Podle potřeby lze nastavitelné aretační polohy použít například k výběru os, rychlosti nebo oblasti.

Kabel

Kvalitní připojovací kabely jsou k dispozici v přímém provedení.

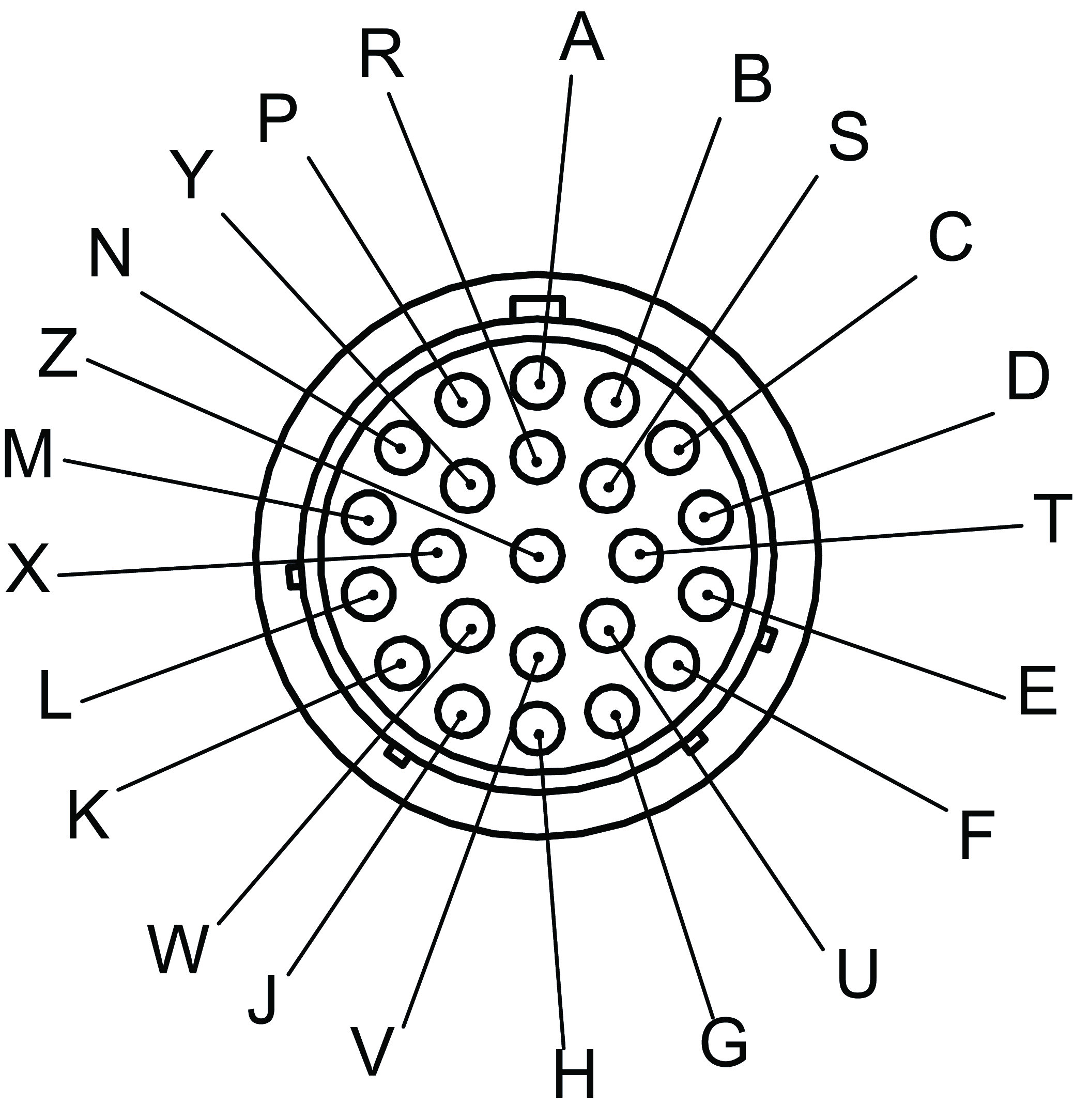

Obsazení konektoru
Obsazení konektoru

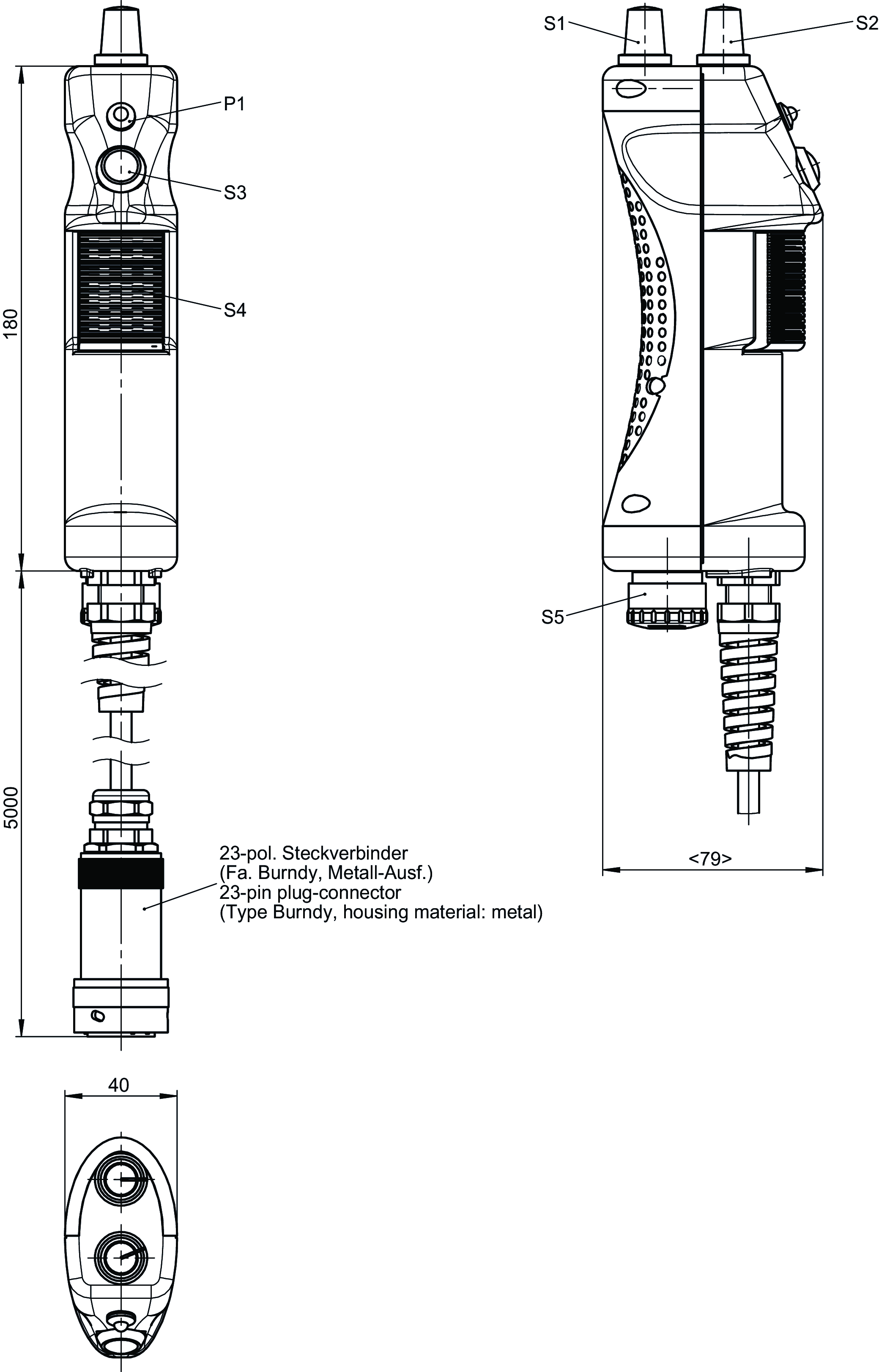

Rozměrový výkres
Rozměrový výkres
Průběh funkcí
Průběh funkcí
Spínací jednotka
Spínací jednotka

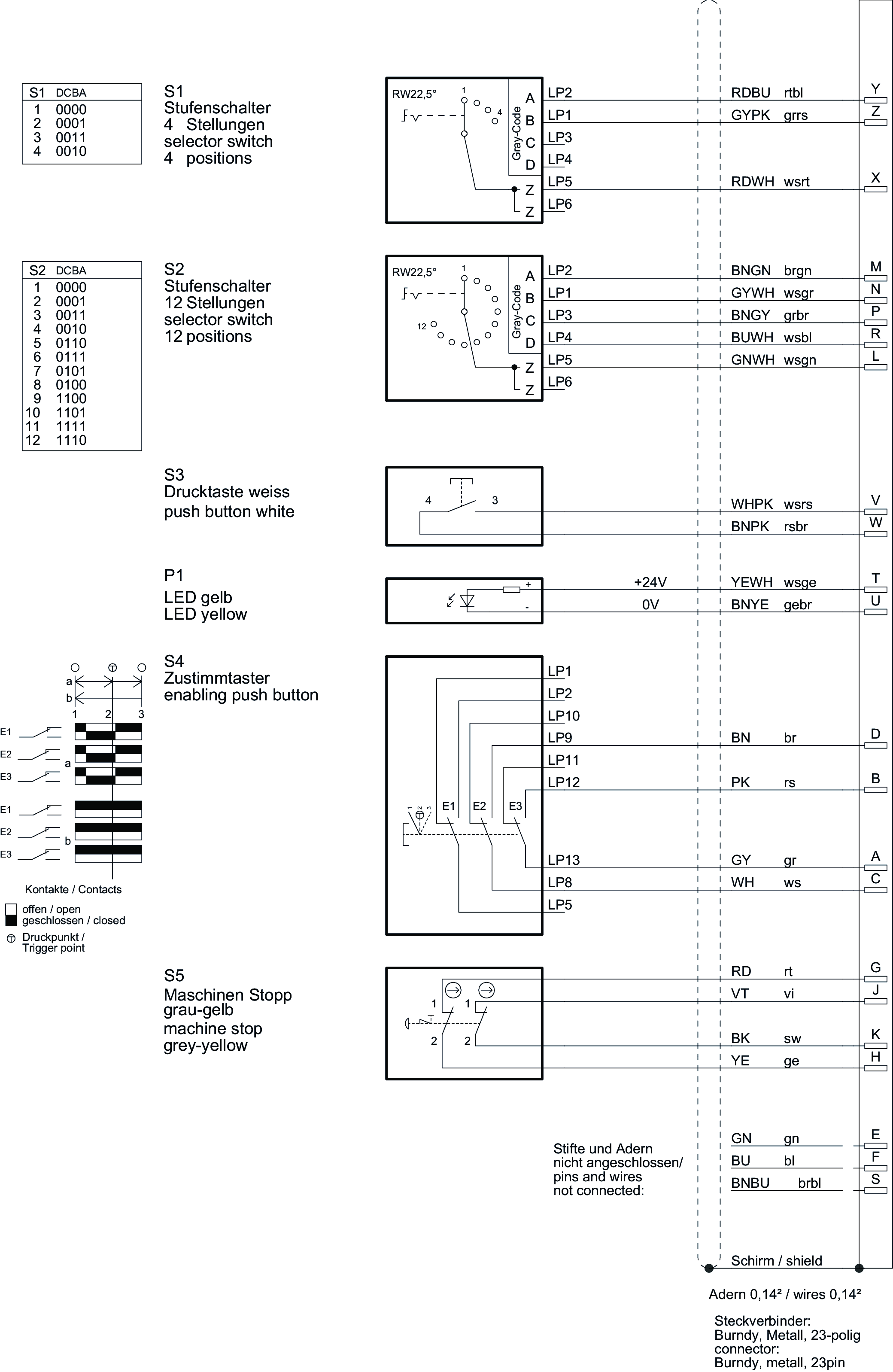

Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E206093_4/1

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekProvedeníVkládací štítekSpínací jednotkaPočetOznačení1LED
Stupňový přepínač, čtyři polohy1
BíláTlačítko1
ŽlutáLED1
Stupňový přepínač, dvanáct poloh1
ŠedáZastavení stroje1

Hodnoty elektrického připojení

Zajištění max. 2 A gG
Připojovací kabel 23× 0,14 mm² (Stíněný)
Podmíněný návrhový zkratový proud 100 A
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 0.5 kV
Kategorie použití
DC-13 24 V, 0,01 A (Pro dodatečné indikační prvky)
DC-13 24 V, 0,3 A (Pro dodatečné ovládací prvky)
DC-13 30 V, 0,1 A (Pro potvrzovací tlačítko, varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou.)
Spínací charakteristika 3stupňové potvrzovací tlačítko
Stupeň znečištění (externí, podle EN 60947-1) 3

Mechanické hodnoty a prostředí

Typ připojení Konektor, počet pólů: 23 (Kovové provedení)
Počet přepínacích kontaktů 3 (Propojení podle blokového schématu zapojení)
Teplota při skladování -25 ... 70 °C
Délka kabelu
Přímý 5 m
Mechanická životnost 1 x 10⁶
Princip přepínání Mžikový spínač
Třída ochrany IP54
Okolní teplota -5 ... 60 °C
Materiál PA, CR, TPE (Nízký obsah PAU)

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Potvrzovací tlačítko0.1x10620 y


Různé

Splněné normy 60947-5-8

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 1,8 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 171396
Název výrobku ZSM2301-171396
Hmotnost brutto 1,04kg
Číslo celního tarifu 85371098
ECLASS 27-37-12-38 Agreement switch
