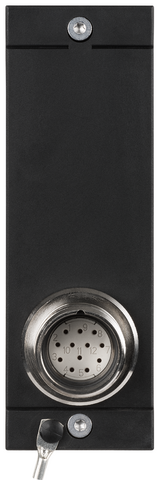

MSM-1-R-DA-00N-A7-137597 (Obj. č. 137597)

Submodul MSM-1-R... (konektor M23 pro potvrzovací tlačítko)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: R
  • 1 konektor M23 pro připojení potvrzovacího tlačítka
MSM-1-R-DA-00N-A7-137597 (Obj. č. 137597)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
MGB2 Modular: Přehled
Multifunkční systémy zavírání dveří

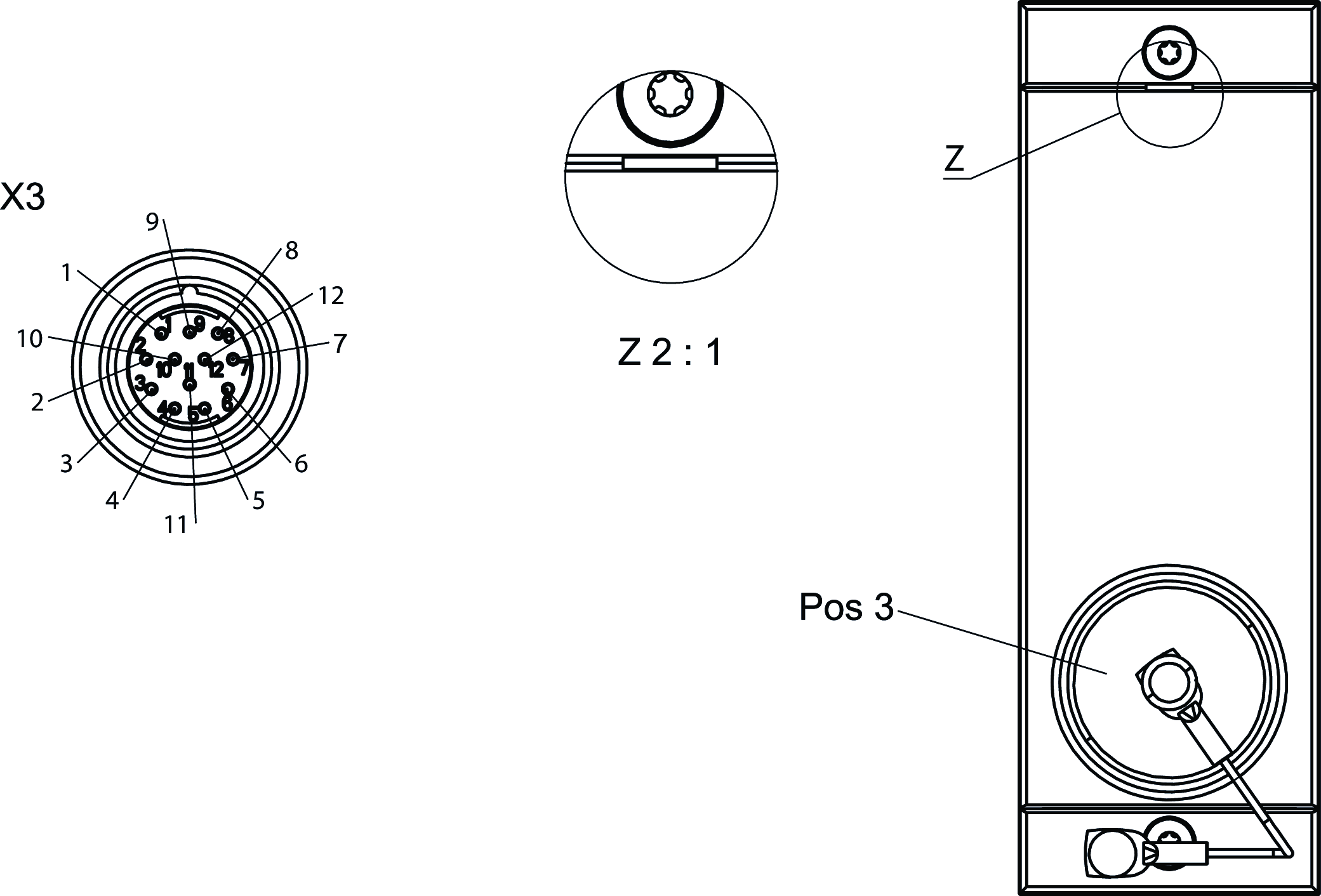

Rozměrové výkresy

Rozměrové výkresy
Pos 3Vestavný konektor M23
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyProvedeníVkládací štítekSpínací jednotkaVkládací štítekPočetOznačení1LED
3Přípojka M23 × 1 pro potvrzovací tlačítko

Hodnoty elektrického připojení

Odběr proudu max. 48 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny, mosaz, niklovaná

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Analýza bezpečnostních signálůPL e-9.06x10-10420 y
Platí pouze pro externě připojené bezpečnostní funkce, jako jsou povolovací spínače, bezpečnostní spínače atd.


Různé

Submodulbreite 1
ID softwaru (SW-ID) 137597

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 3,0 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 137597
Název výrobku MSM-1-R-DA-00N-A7-137597
Hmotnost brutto 0,09kg
Číslo celního tarifu 85389099990
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
