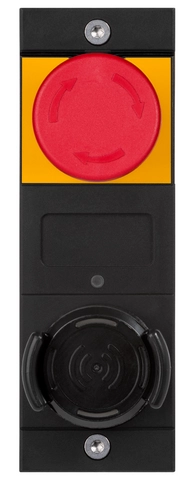

MSM-1-R-CKS2-FLX-A0Q0FS-Q1-174773 (Obj. č. 174773)

Submodul MSM-1-R... (klíčový adaptér CKS2, tlačítko nouzového zastavení)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: R
  • Klíčový adaptér CKS2 s integrovanou vyhodnocovací elektronikou
  • Nouzové zastavení podle normy ISO 13850
  • Volně ovladatelné LED diody (červená, zelená, žlutá)
  • Doplňková RGB LED dioda pro snadnou diagnostiku
  • Vybrání pro vkládací štítek
  • Včetně sady vkládacích štítků, různobarevné
MSM-1-R-CKS2-FLX-A0Q0FS-Q1-174773 (Obj. č. 174773)

Popis

Kategorie podle normy EN 13849-1

Systém CKS2 je vhodný pro integraci do zařízení s nejvyššími bezpečnostními požadavky, jako je kategorie 4 / PL e podle normy EN ISO 13849-1.

Vyhodnocování klíčů CKS2

U výrobků značky EUCHNER s koncepcí FlexFunction je při uvádění do provozu nutné učení, v jehož rámci se přístroj nakonfiguruje. Funkce přístroje závisí na typu naučeného klíče.

Důležité: Klíče CKS2 se musejí objednávat zvlášť!

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres

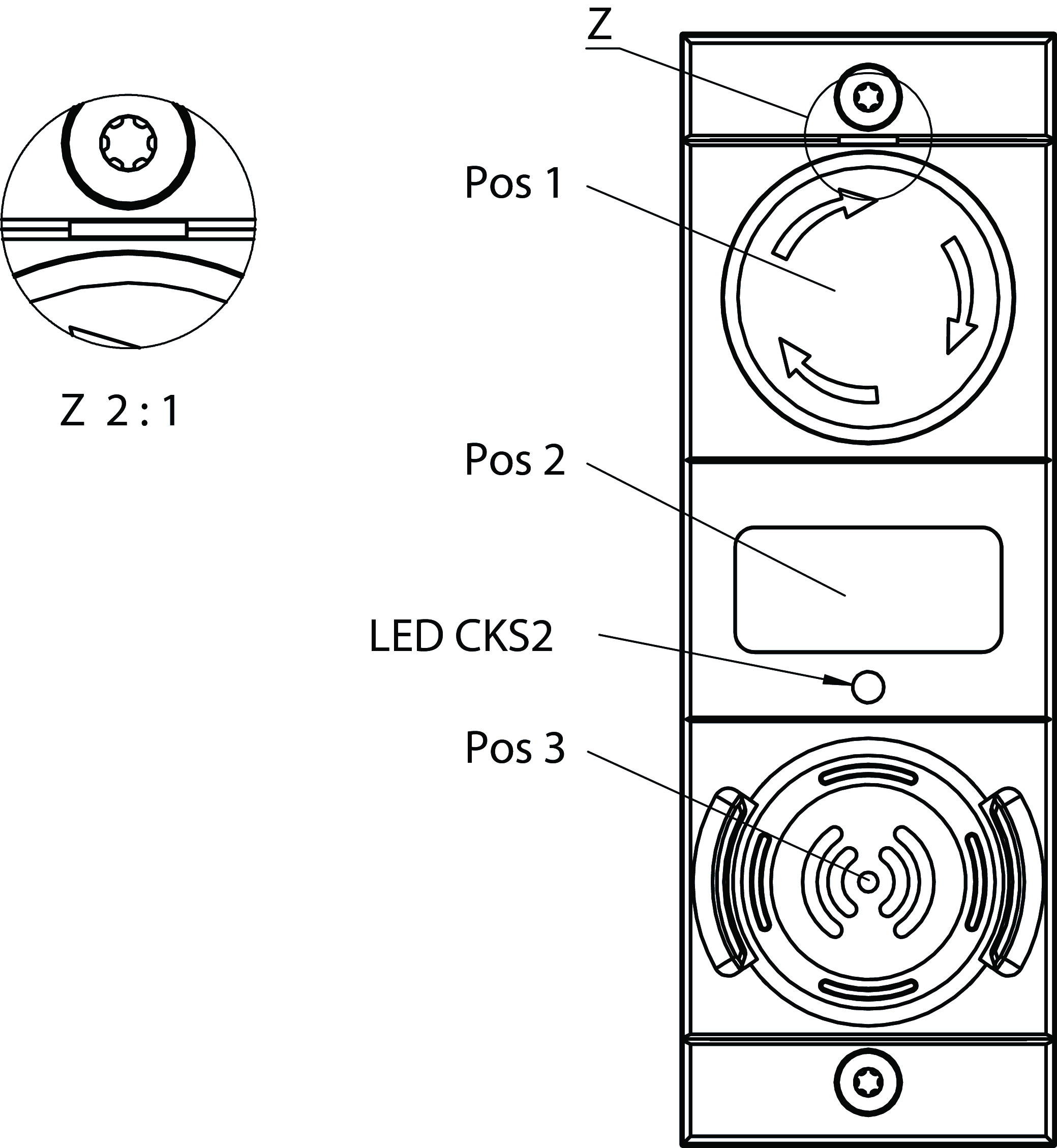

Rozměrové výkresy

Rozměrové výkresy
Pos 1Nouzové zastavení podle normy ISO 13850
Pos 2Pozice pro vkládací štítek
Pos 3Systém elektronických klíčů CKS2
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Schválení

FCC_MSM CKS2_2AJ58-20TÜV Süd München_Z10 040393 0028 Rev.04

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekProvedeníSpínací jednotkaVkládací štítekPočetOznačení1LED
1Nouzové zastavení2× nuceně rozpínaný kontakt
212,5 × 27 mmPozice pro vkládací štítek
3Systém elektronických klíčů CKS2

Hodnoty elektrického připojení

Odběr proudu max. 50 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Nouzové zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (IP 65: Jen v sešroubovaném stavu se stanovenými základními moduly.)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Bezpečné rozpoznávání klíčůPL e33.37x10-9420 y


B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Submodulbreite 1
Vkládací štítek
PočetPopisPoznámka
1Bez popisu
ID softwaru (SW-ID) 9000065

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 1,2 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 174773
Název výrobku MSM-1-R-CKS2-FLX-A0Q0FS-Q1-174773
Hmotnost brutto 0,11kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
