MSM-1-P-TA-B0P0Z0-Q5-175304 (Obj. č. 175304)

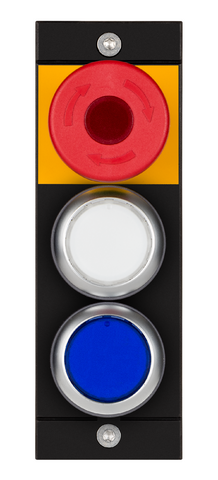

Submodul MSM-1-P... (prosvětlené tlačítko nouzového zastavení, 1× prosvětlené tlačítko, 1× [s monitorováním testovacího impulzu])

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • Prosvětlené tlačítko nouzového zastavení podle ISO 13850
  • Prosvětlené tlačítko, bílé
  • Prosvětlené tlačítko, modré (s monitorováním testovacího impulzu)
MSM-1-P-TA-B0P0Z0-Q5-175304 (Obj. č. 175304)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy
Pos 1Nouzové zastavení podle normy ISO 13850
Pos 2Prosvětlené tlačítko
Pos 3Prosvětlené tlačítko
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

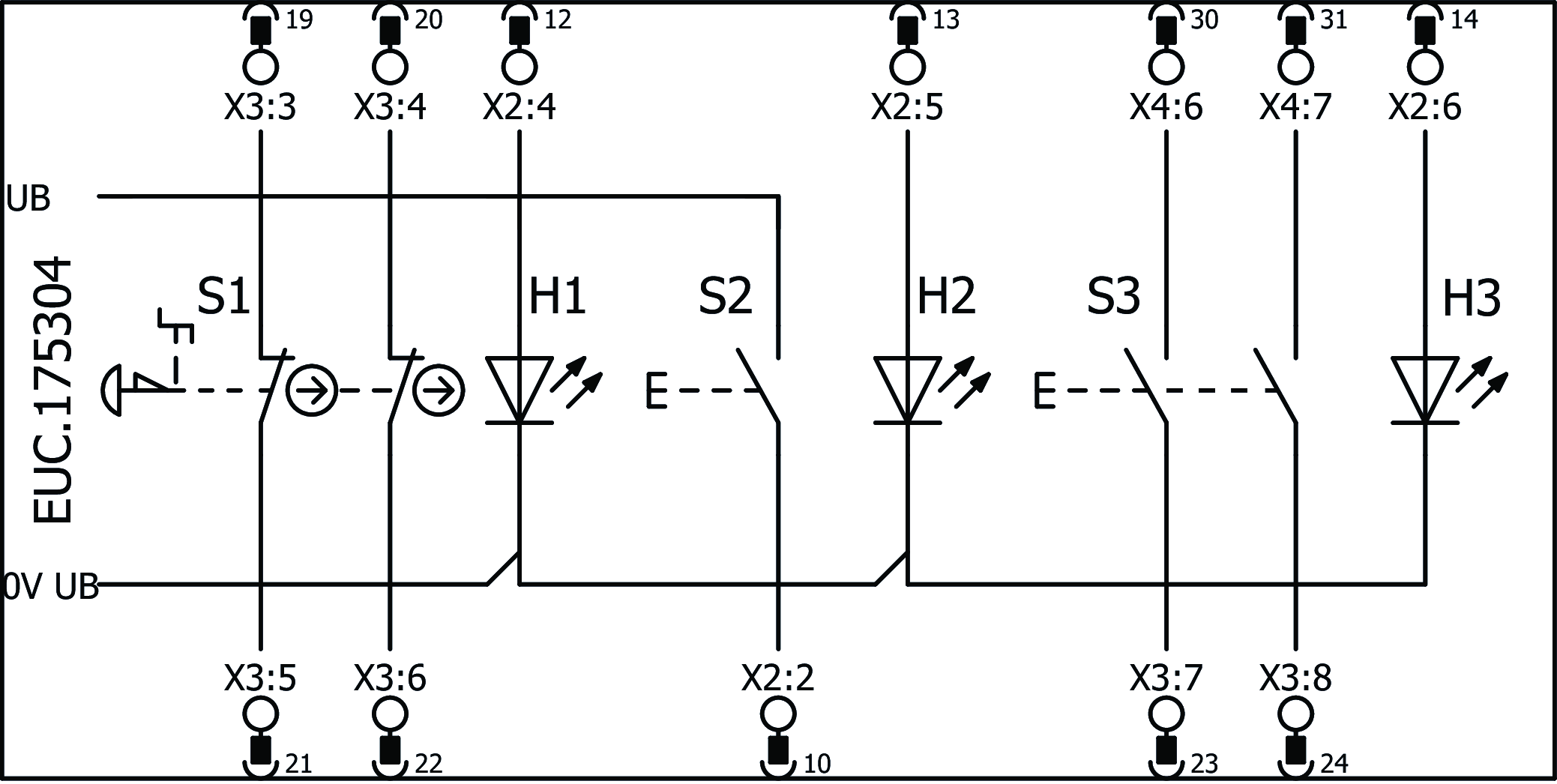

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekVkládací štítekProvedeníSpínací jednotkaPočetOznačení1LED
1Prosvětlené tlačítko nouzového zastavení2× nuceně rozpínaný kontakt
2BíláProsvětlené tlačítko1× spínací kontakt
3ModráTlačítko (s monitorováním testovacího impulzu), prosvětlené2× spínací kontakt

Hodnoty elektrického připojení

Odběr proudu max. 34 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Prosvětlené tlačítko nouzového zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -30 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -30 ... 55 °C
Materiál Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y
Bezpečnostní tlačítko2.6x10620 y


Různé

Submodulbreite 1
ID softwaru (SW-ID) 9000042

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 175304
Název výrobku MSM-1-P-TA-B0P0Z0-Q5-175304
Hmotnost brutto 0,11kg
Číslo celního tarifu 85371098
ECLASS 11.0 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
