MSM-1-P-CS-B0P0D1-I3-167632 (Obj. č. 167632)

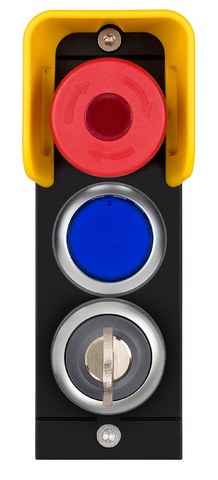

Submodul MSM-1-P... (tlačítko nouzového zastavení, tlačítko, otočný spínač s klíčem)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • 1× prosvětlené tlačítko nouzového zastavení podle ISO 13850
  • 1× prosvětlené tlačítko, modré
  • 1× otočný spínač s klíčem SSG10, 1× 40°, provedení V, s návratem do výchozí polohy
MSM-1-P-CS-B0P0D1-I3-167632 (Obj. č. 167632)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma pro připojení k systému MGB2 Classic
Připojovací schéma pro připojení k systému MGB2 Classic
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

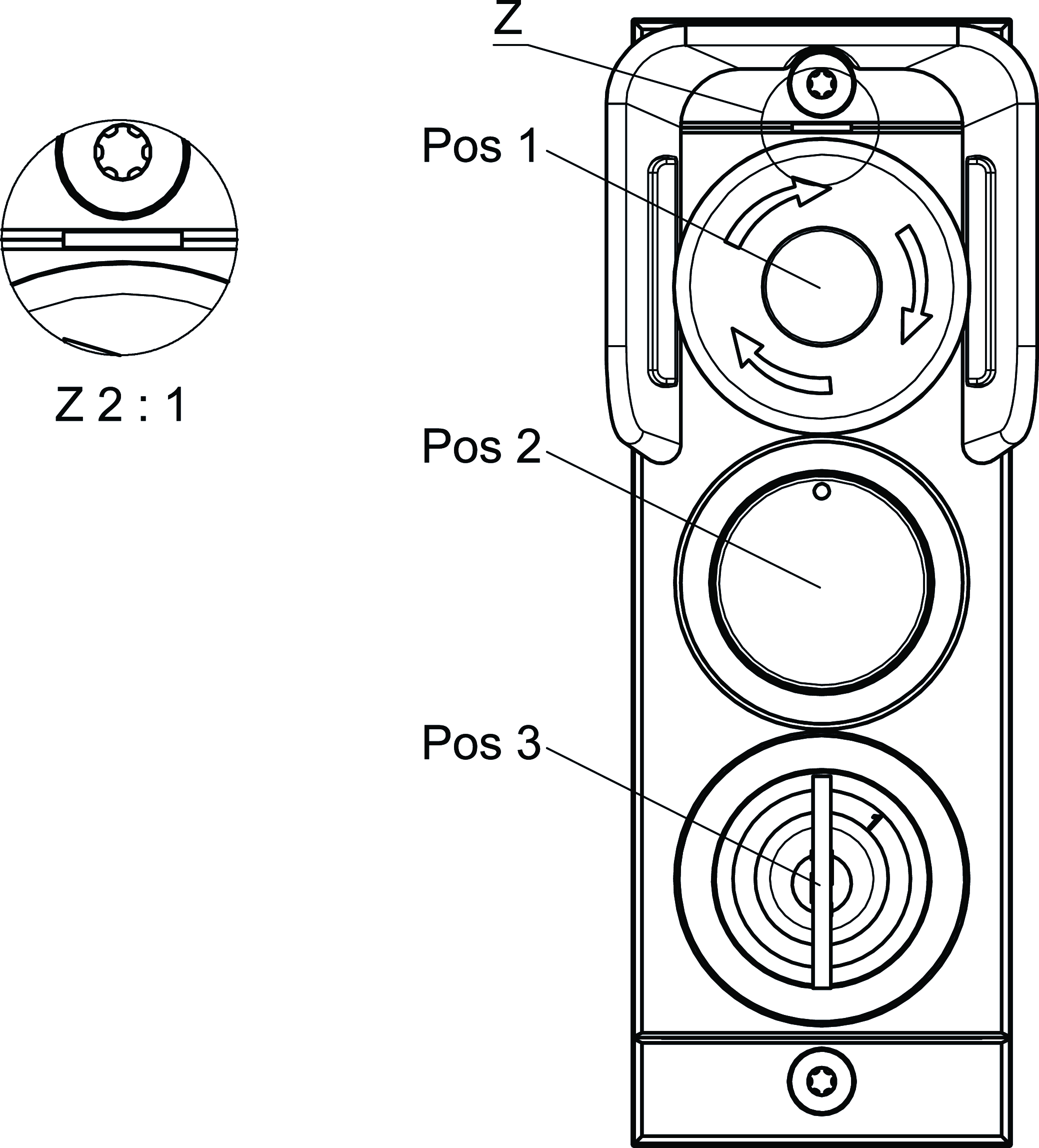

Pos 1Tlačítko nouzového zastavení podle normy ISO 13850, prosvětlené
Pos 2Prosvětlené tlačítko, modré
Pos 3Otočný spínač s klíčem SSG 10, 1× 40°, provedení V, s návratem do výchozí polohy
ZOznačuje zarovnání pol. 1

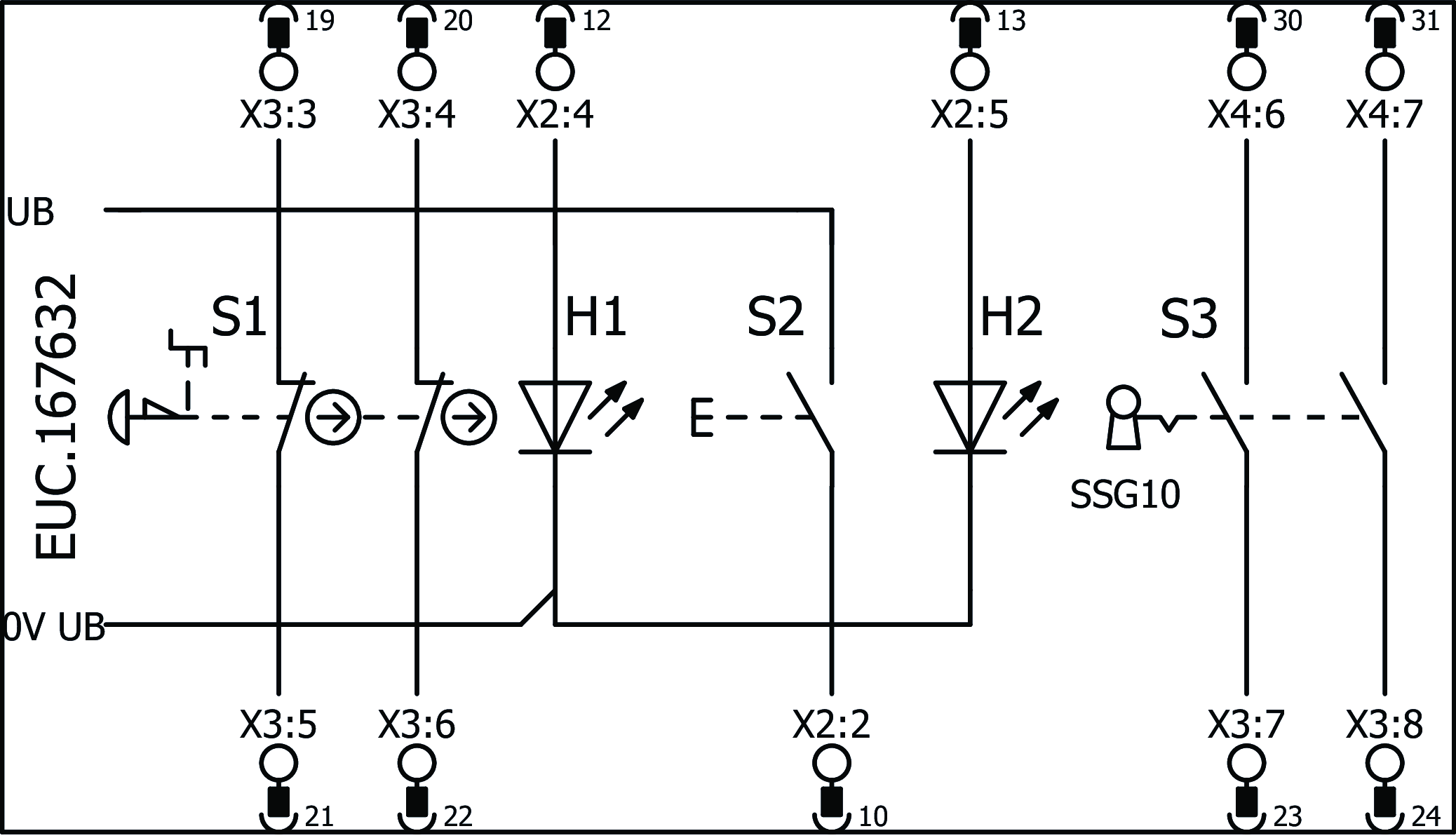

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekProvedeníVkládací štítekSpínací jednotkaPočetOznačení1LED
1Prosvětlené tlačítko nouzového zastavení2× nuceně rozpínaný kontakt
2ModráProsvětlené tlačítko1× spínací kontakt
3SSG 10Klíčový spínač (monitorovaný testovací impuls)2× spínací kontakt

Hodnoty elektrického připojení

Odběr proudu max. 26 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Prosvětlené tlačítko nouzového zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y
Bezpečnostní otočný spínač s klíčem0.06x10620 y


Různé

Submodulbreite 1
ID softwaru (SW-ID) 9000038

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,6 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 167632
Název výrobku MSM-1-P-CS-B0P0D1-I3-167632
Hmotnost brutto 0,23kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
