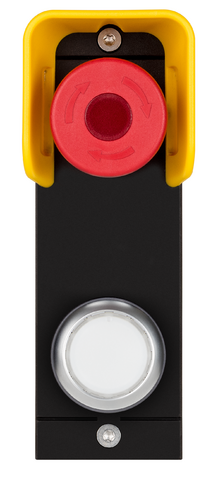

MSM-1-P-CS-B0P-A2-137020 (Obj. č. 137020)

Submodul MSM-1-P... (prosvětlené tlačítko nouzového zastavení s ochranným kroužkem, prosvětlená tlačítka)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • 1× prosvětlené tlačítko nouzového zastavení s ochranným kroužkem podle ISO 13850
  • 1× prosvětlené tlačítko
  • Vč. sady barevných clonek

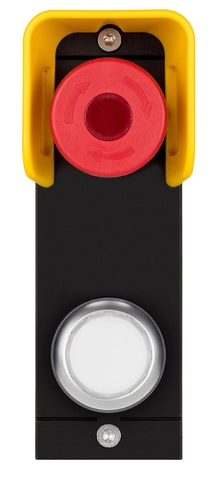

MSM-1-P-CS-B0P-A2-137020 (Obj. č. 137020)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma pro připojení k systému MGB2 Classic
Připojovací schéma pro připojení k systému MGB2 Classic
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

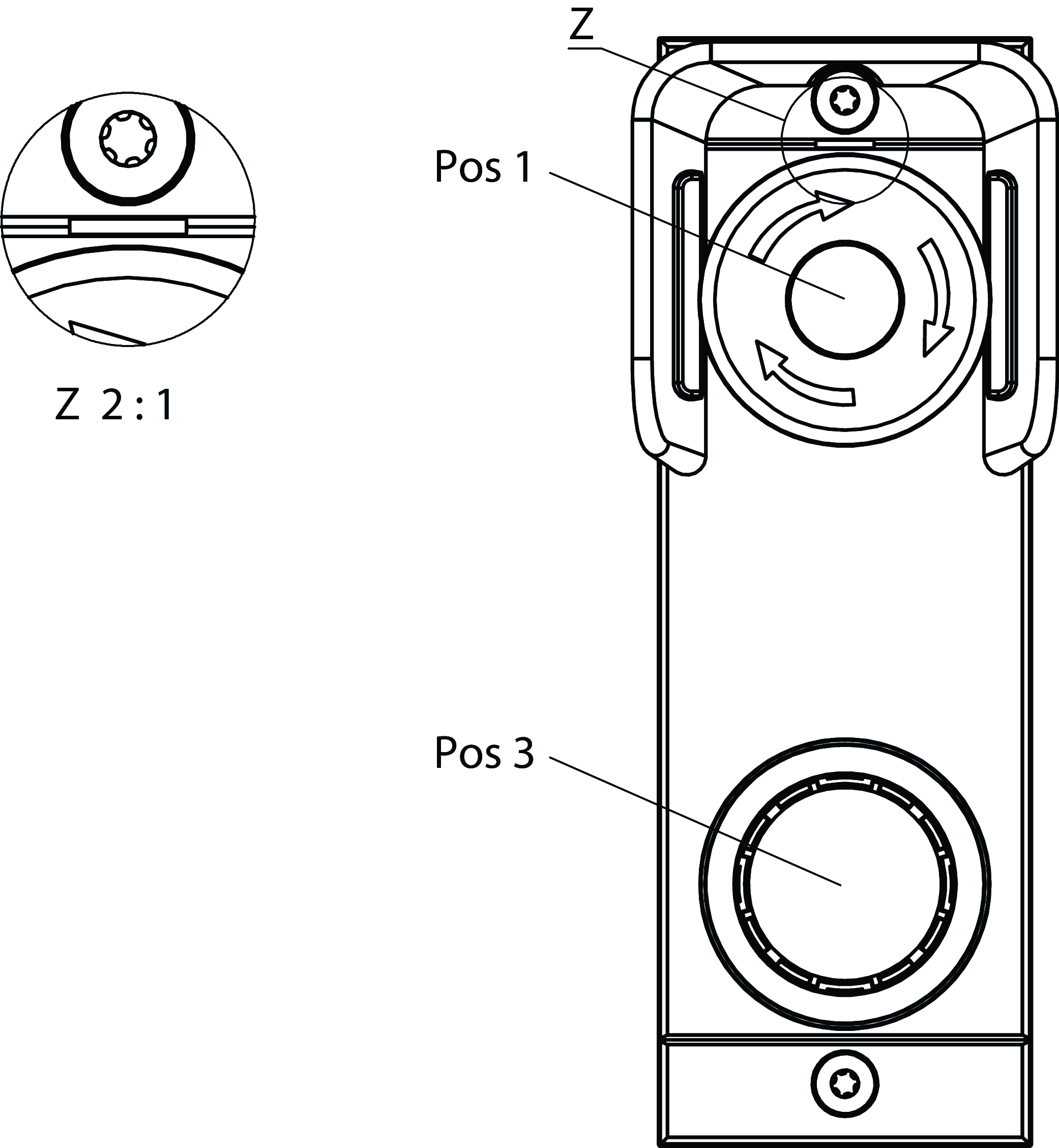

Rozměrové výkresy

Rozměrové výkresy
Pos 1Nouzové zastavení podle normy ISO 13850
Pos 3Prosvětlené tlačítko
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

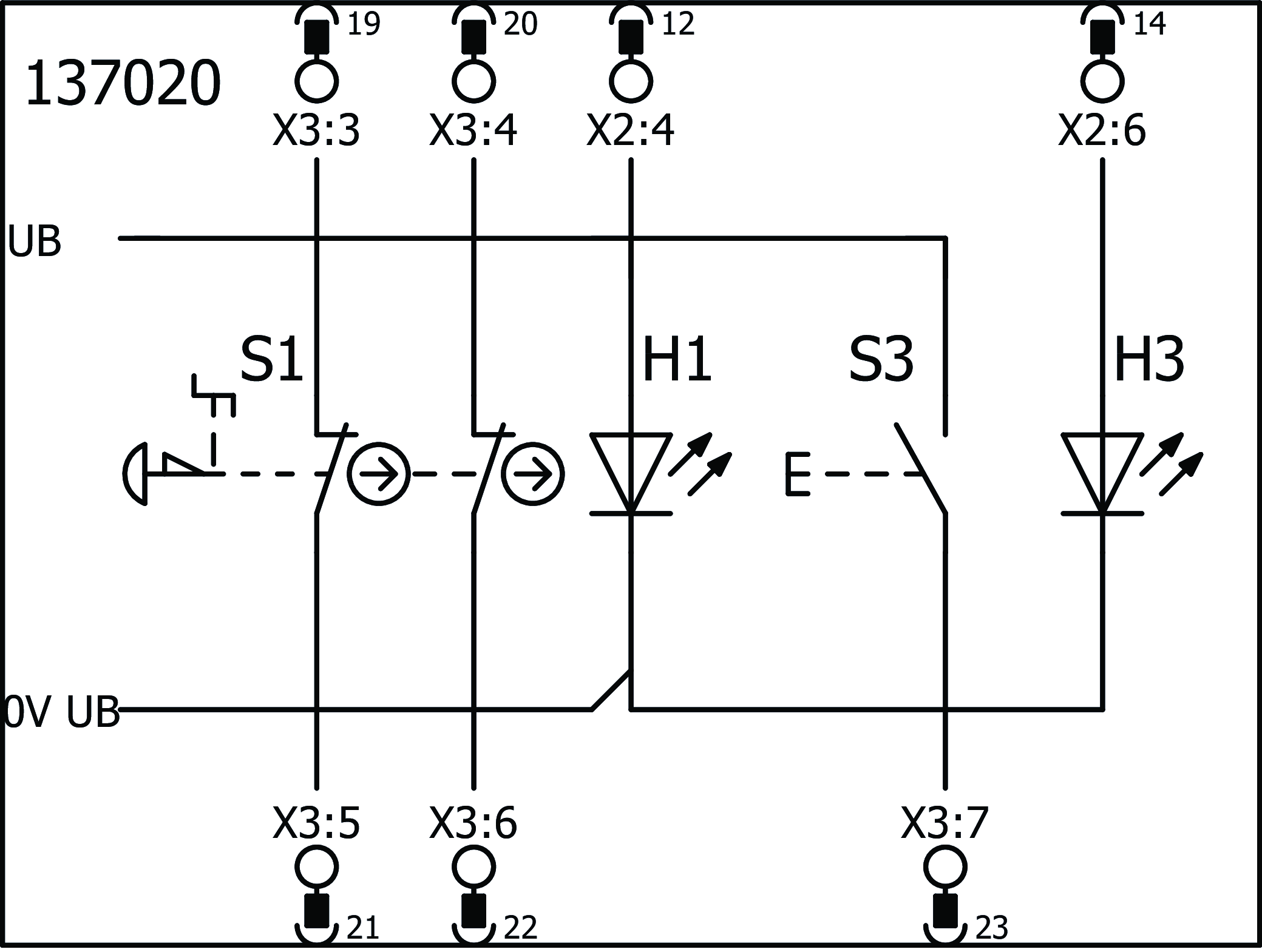

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkySpínací jednotkaVkládací štítekProvedeníVkládací štítekPočetOznačení1LED
12× nuceně rozpínaný kontaktProsvětlené tlačítko nouzového zastavení, s ochranným kroužkem
31× spínací kontaktProsvětlené tlačítko

Hodnoty elektrického připojení

Odběr proudu max. 22 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Prosvětlené tlačítko nouzového zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Submodulbreite 1
ID softwaru (SW-ID) 137020
Další funkce Vč. sady clonek, id. č. 120344

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 137020
Název výrobku MSM-1-P-CS-B0P-A2-137020
Hmotnost brutto 0,123kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
