MSM-1-P-CA-P00-B9-137746 (Obj. č. 137746)

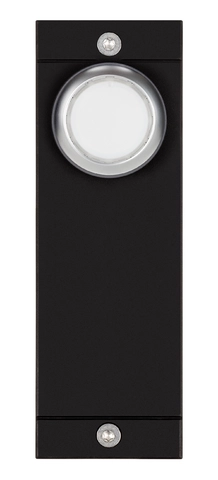

Submodul MSM-1-P... (prosvětlené tlačítko nahoře/dole)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • 1× tlačítko, prosvětlené
  • Vč. sady barevných clonek
MSM-1-P-CA-P00-B9-137746 (Obj. č. 137746)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma pro připojení k systému MGB2 Classic
Připojovací schéma pro připojení k systému MGB2 Classic
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

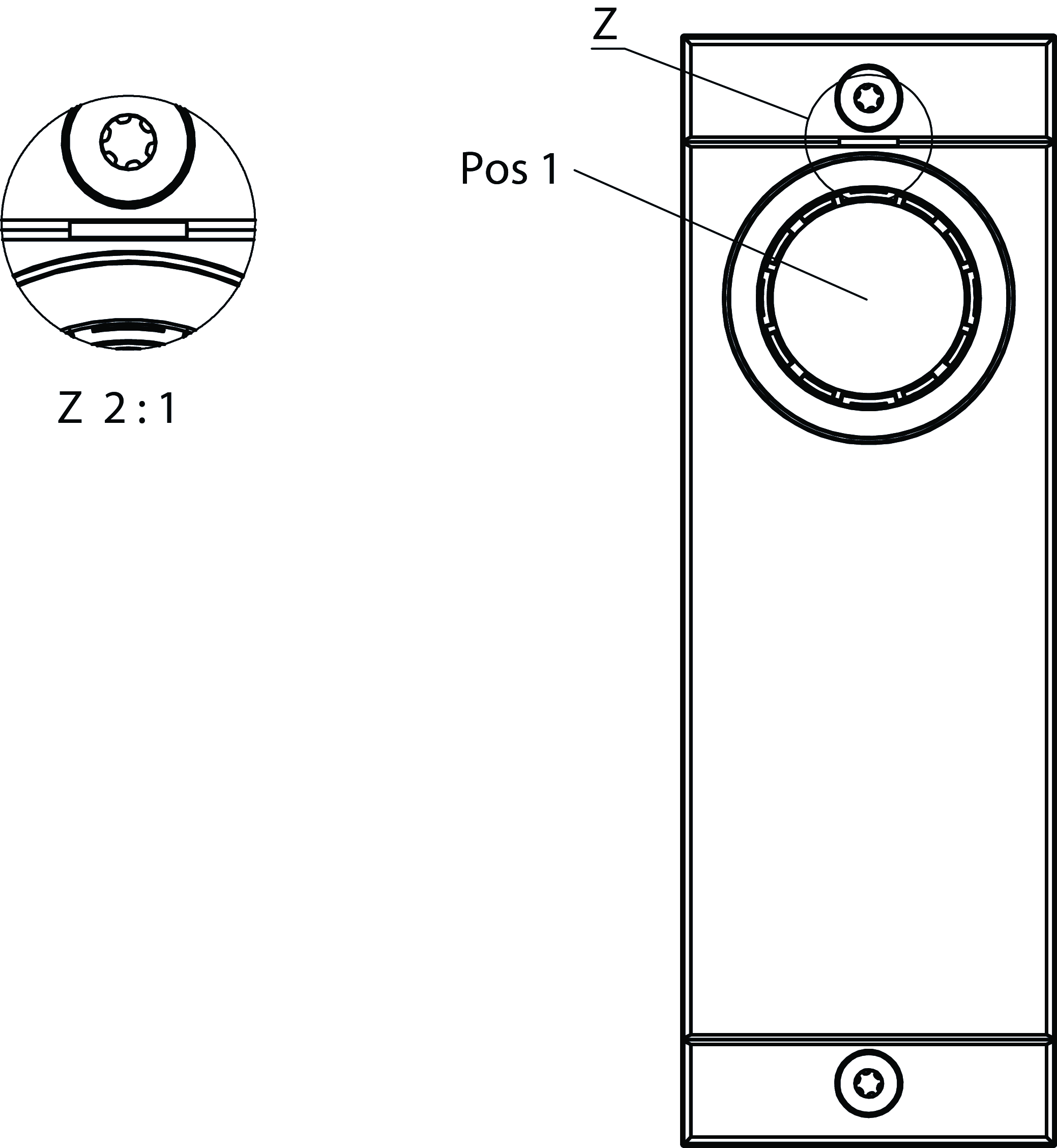

Rozměrové výkresy

Rozměrové výkresy
Pos 1Prosvětlené tlačítko
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

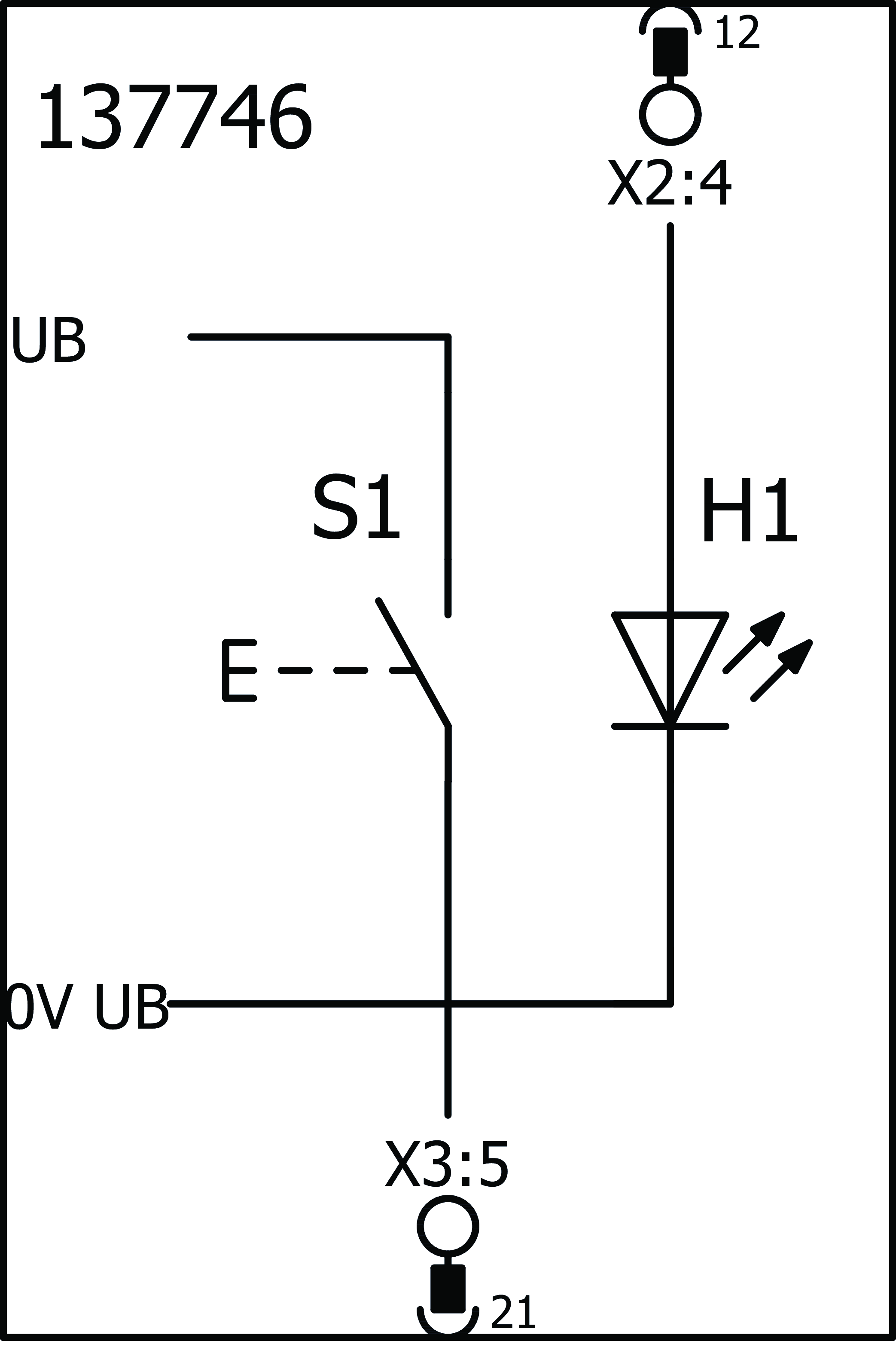

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyProvedeníSpínací jednotkaVkládací štítekVkládací štítekPočetOznačení1LED
1Prosvětlené tlačítko1× spínací kontakt

Hodnoty elektrického připojení

Odběr proudu max. 10 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Různé

Submodulbreite 1
ID softwaru (SW-ID) 137746
Další funkce Vč. sady clonek, id. č. 120344

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 137746
Název výrobku MSM-1-P-CA-P00-B9-137746
Hmotnost brutto 0,1kg
Číslo celního tarifu 85389099990
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
