MSM-1-P-CA-B0Q0P0-L6-171759 (Obj. č. 171759)

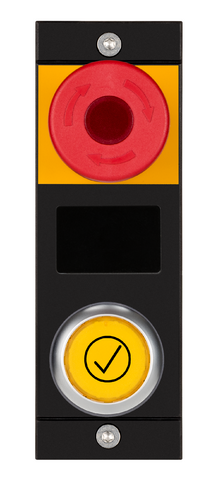

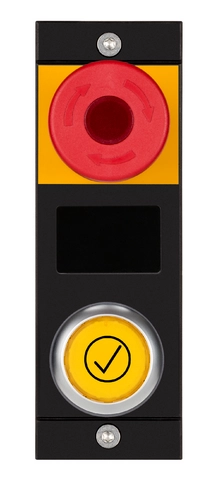

Submodul MSM-1-P... (prosvětlené tlačítko nouzového zastavení, 1× žluté prosvětlené tlačítko se symbolem, vkládací štítek)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • 1× prosvětlené tlačítko nouzového zastavení podle ISO 13850
  • 1× žluté prosvětlené tlačítko se symbolem
  • 1× vybrání pro vkládací štítek
  • Vč. vkládacího štítku
MSM-1-P-CA-B0Q0P0-L6-171759 (Obj. č. 171759)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma pro připojení k systému MGB2 Classic
Připojovací schéma pro připojení k systému MGB2 Classic

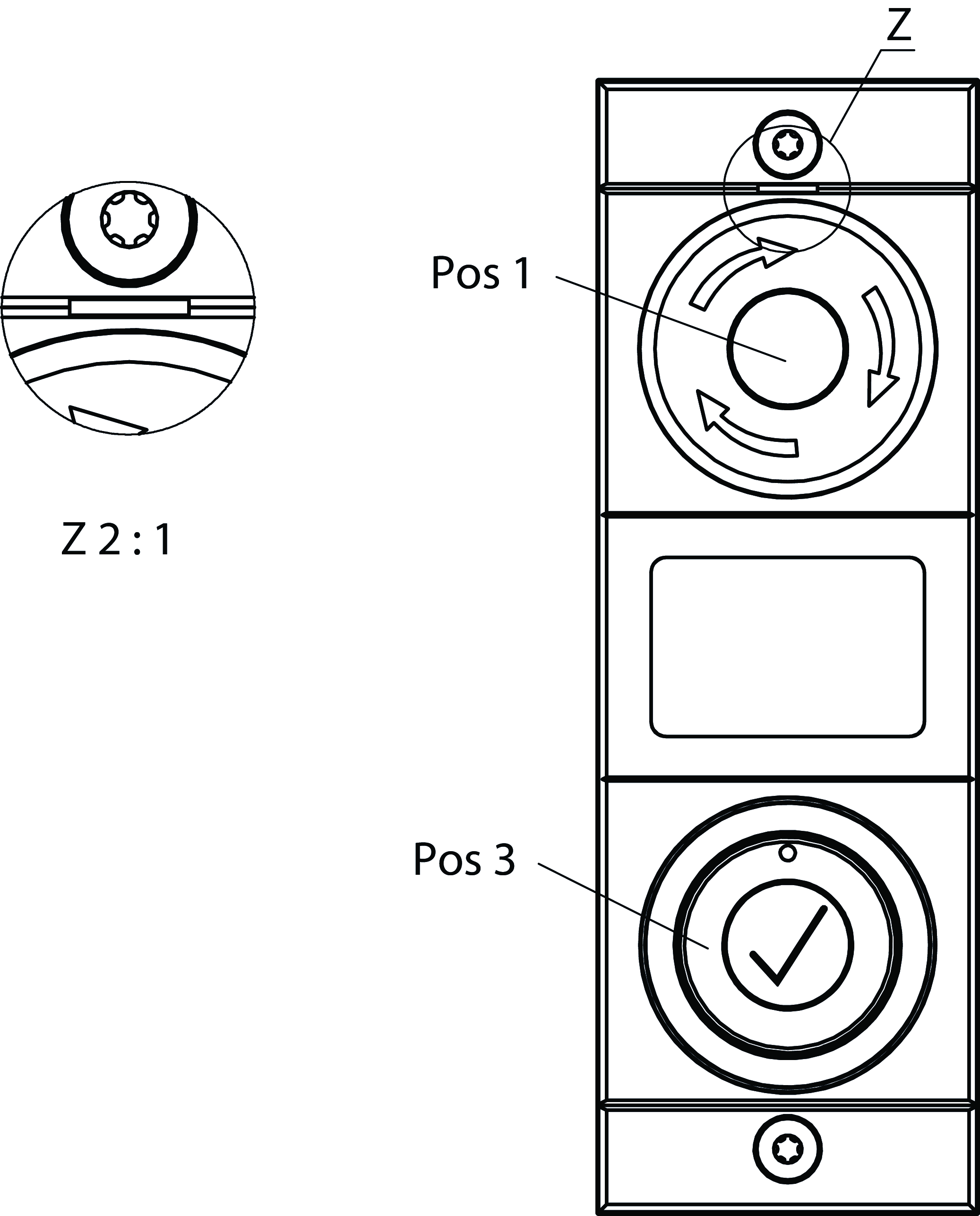

Rozměrové výkresy

Rozměrové výkresy
Pos 1Tlačítko nouzového zastavení podle normy ISO 13850, prosvětlené
Pos 3Prosvětlené tlačítko
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

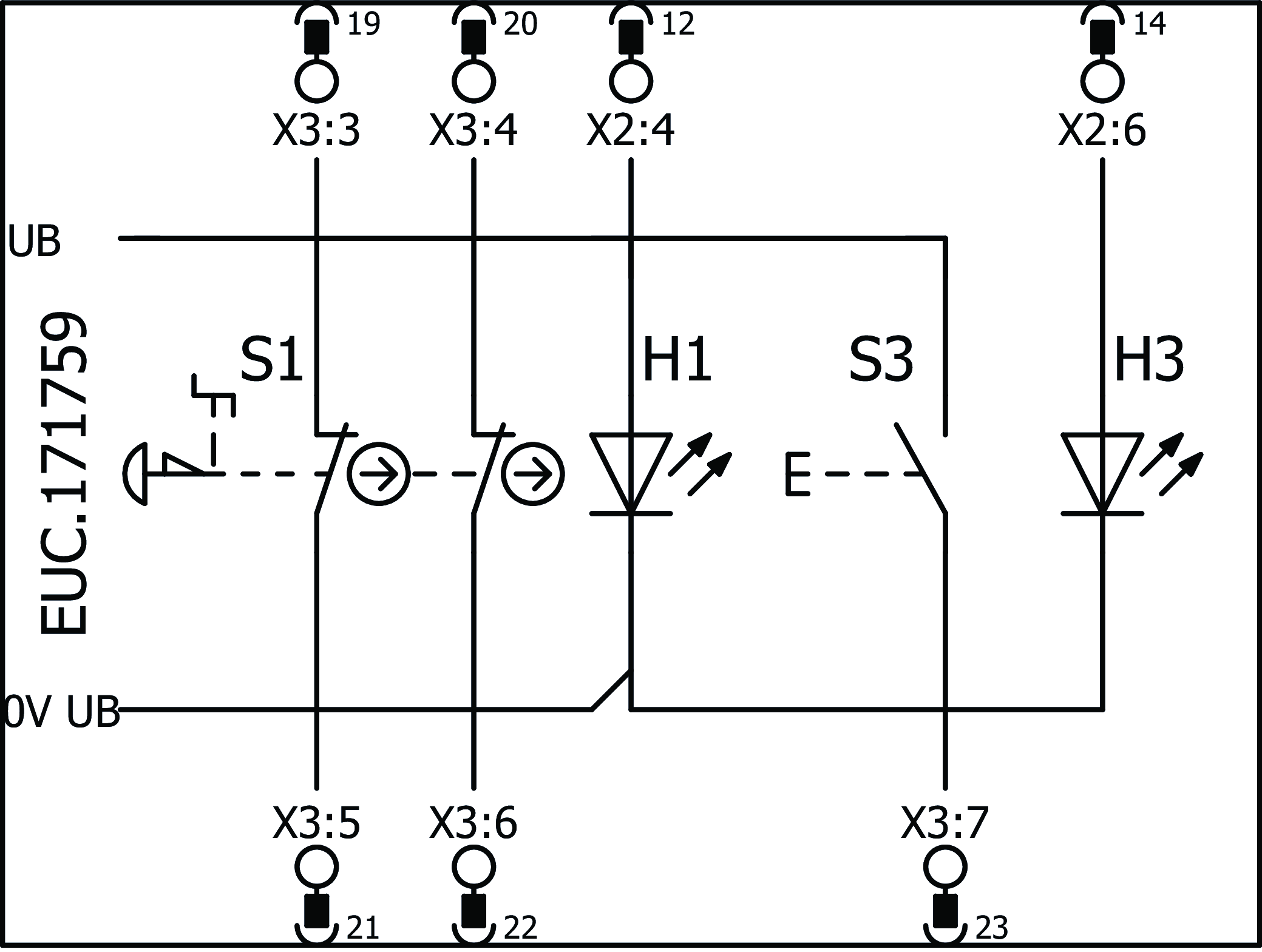

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekVkládací štítekSpínací jednotkaProvedeníPočetOznačení1LED
12× nuceně rozpínaný kontaktProsvětlené tlačítko nouzového zastavení
217,5 × 27 mmPozice pro vkládací štítek1
3S potiskem1× spínací kontaktProsvětlené tlačítko

Hodnoty elektrického připojení

Odběr proudu max. 22 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Prosvětlené tlačítko nouzového zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Submodulbreite 1
Vkládací štítek
PočetPopisPoznámka
1Bez popisu
ID softwaru (SW-ID) 9000053

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 171759
Název výrobku MSM-1-P-CA-B0Q0P0-L6-171759
Hmotnost brutto 0,1kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
