MSM-1-P-CA-A0Q0Q0-H2-165632 (Obj. č. 165632)

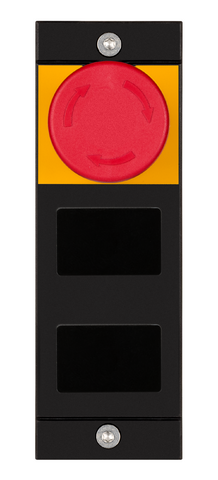

Submodul MSM-1-P... (tlačítko nouzového zastavení, vkládací štítek)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: P
  • 1× tlačítko nouzového zastavení podle normy ISO 13850
  • 2× vybrání pro vkládací štítky
  • 2× vkládací štítek
MSM-1-P-CA-A0Q0Q0-H2-165632 (Obj. č. 165632)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma pro připojení k systému MGB2 Classic
Připojovací schéma pro připojení k systému MGB2 Classic
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

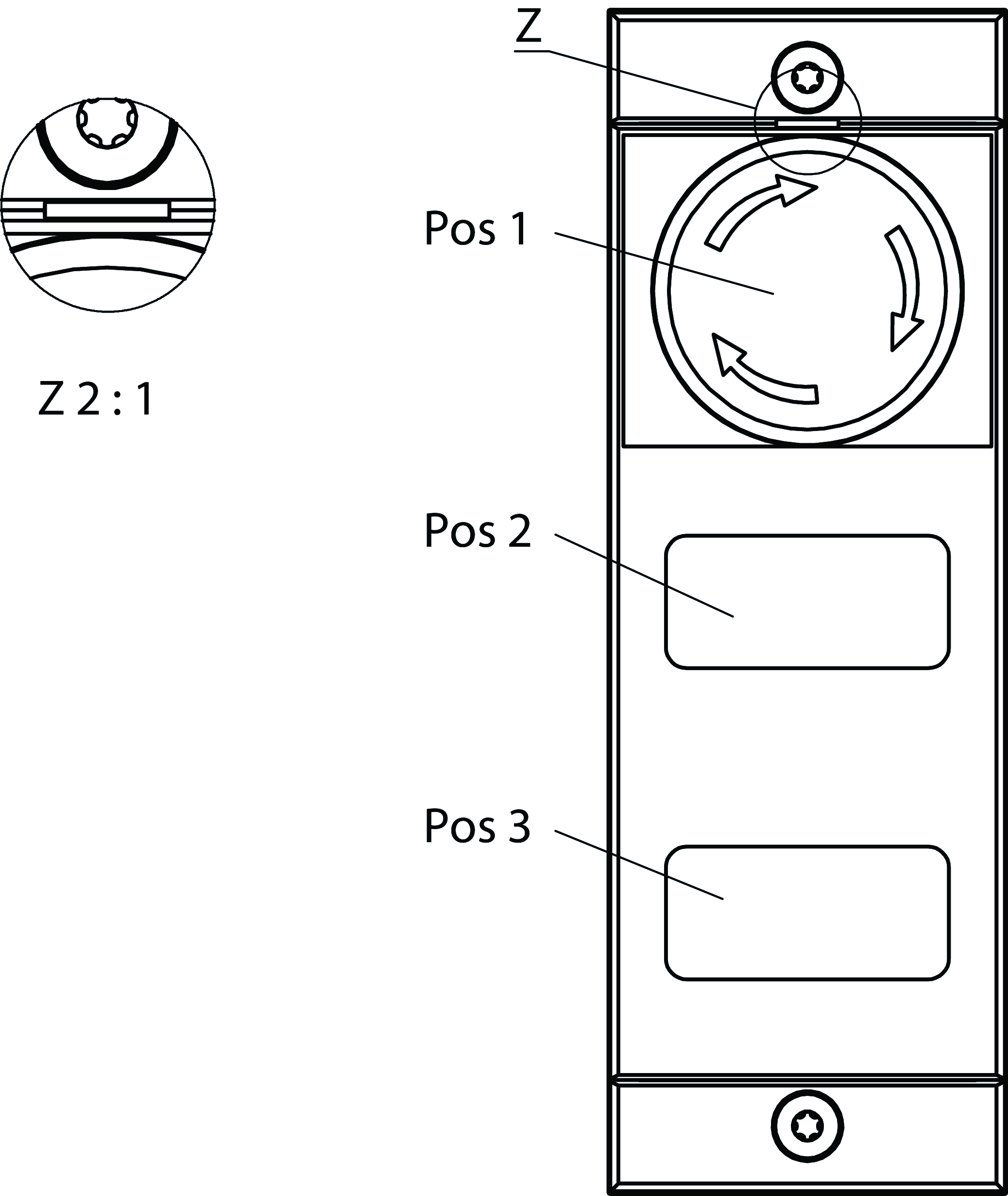

Rozměrové výkresy

Rozměrové výkresy
Pos 1Nouzové zastavení podle normy ISO 13850
Pos 2Pozice pro vkládací štítek
Pos 3Pozice pro vkládací štítek
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

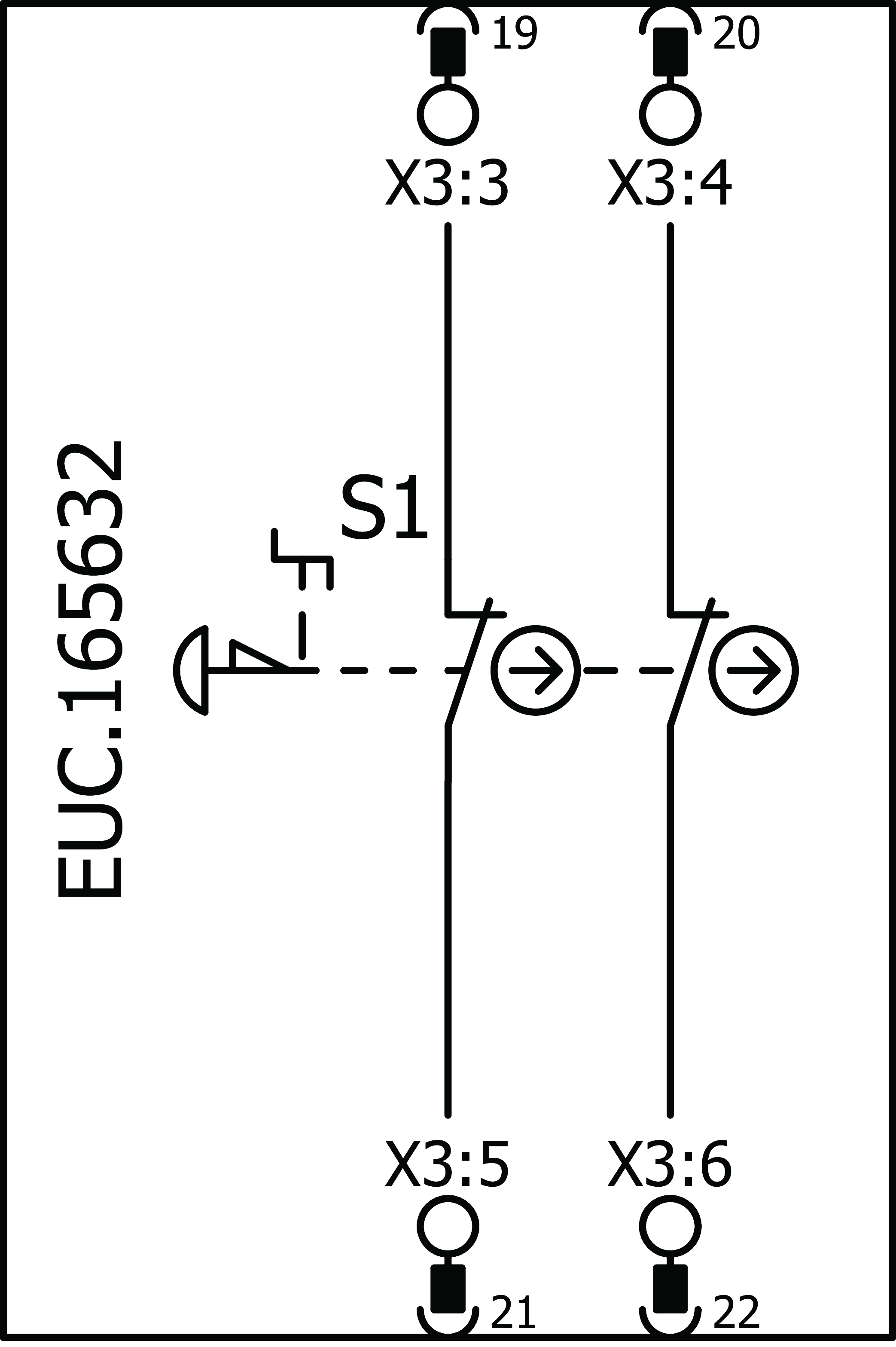

Příklady připojení

Příklady připojení

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyProvedeníVkládací štítekSpínací jednotkaVkládací štítekPočetOznačení1LED
1Nouzové zastavení2× nuceně rozpínaný kontakt
212,5 × 27 mmPozice pro vkládací štítek
312,5 × 27 mmPozice pro vkládací štítek

Hodnoty elektrického připojení

Odběr proudu max. 4 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Nouzové zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Submodulbreite 1
Vkládací štítek
PočetPopisPoznámka
2Bez popisu
ID softwaru (SW-ID) 165632

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 165632
Název výrobku MSM-1-P-CA-A0Q0Q0-H2-165632
Hmotnost brutto 0,3kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
