MSM-1-N-AA-QQQ-B1-137610 (Obj. č. 137610)

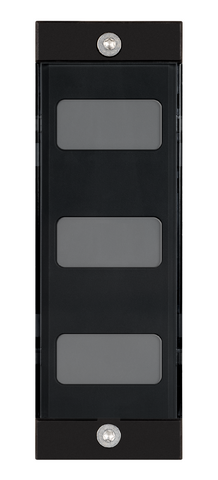

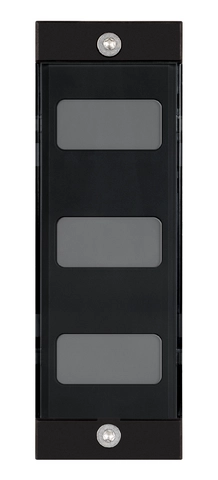

Submodul MSM-1-N... (záslepka s 3 nalepovacími štítky)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: N
  • 3× vybrání pro vkládací štítky
  • Vč. transparentního držáku etiket (AY-C-A1-156732)
  • Vč. vkládacích štítků
MSM-1-N-AA-QQQ-B1-137610 (Obj. č. 137610)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
MGB2 Modular: Přehled
MGB2 Classic
Multifunkční systémy zavírání dveří

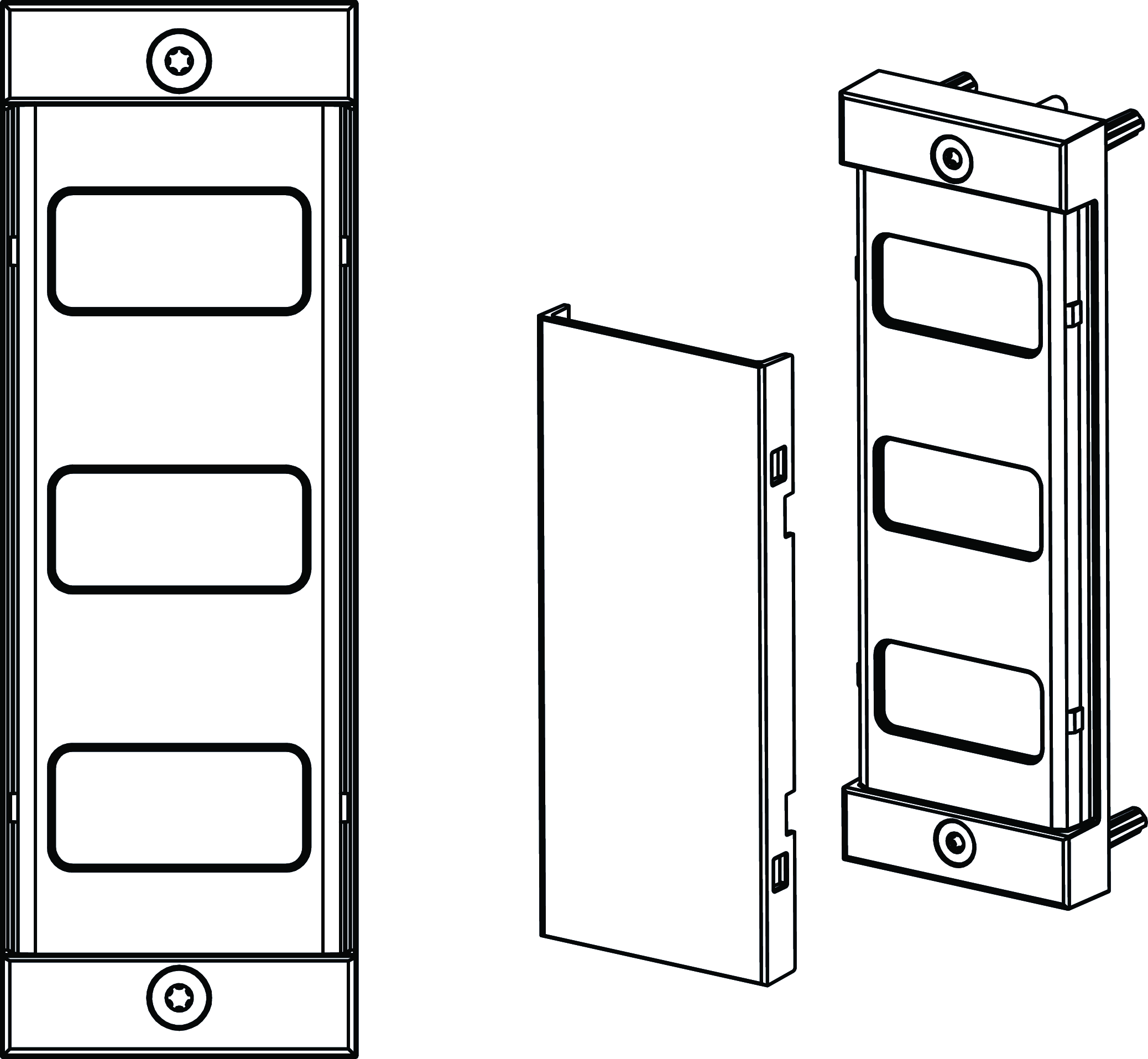

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyProvedeníSpínací jednotkaVkládací štítekVkládací štítekPočetOznačení1LED
1Pozice pro vkládací štítek
2Pozice pro vkládací štítek
3Pozice pro vkládací štítek

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -30 ... 70 °C
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Okolní teplota
Při UB = 24 V DC -30 ... 55 °C
Materiál Plast zesílený skelnými vlákny

Různé

Submodulbreite 1
Vkládací štítek
PočetPopisPoznámka
3Bez popisu
Další funkce Vč. držáku etiket, id. č. 156732

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,1 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 137610
Název výrobku MSM-1-N-AA-QQQ-B1-137610
Hmotnost brutto 0,065kg
Global Trade Item Number (GTIN) 4047048007437
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
