MGB-CB-PN-124822 (Obj. č. 124822)

Ovládací panel MGB-...-PN, 11× ovládací a indikační prvek, zástrčka 7/8" a M12, RC12

  • Ovládací panel
  • Tlačítko nouzového zastavení podle normy ISO 13850, prosvětlené
  • 9× prosvětlené tlačítko
  • Otočný spínač provozních režimů
  • Připojení pomocí konektorů 7/8" a M12
  • Včetně konektoru pro signalizační semafor (M12, 5pól.)
  • Včetně konektoru pro potvrzovací tlačítko (RC12, 12pól.)
  • Předem namontováno na montážních deskách
  • Integrovaný switch Profinet RT
MGB-CB-PN-124822 (Obj. č. 124822)

Popis

Napojení na sběrnici Profinet

7/8" konektor podle ANSI/B93.55M-1981 a konektor M12 (kódování d) podle IEC 61076-2-101

Switch Profinet RT

Sběrnicová síťová topologie díky integrovanému switchi RT.

Prosvětlené tlačítko nouzového zastavení

Nouzové zastavení s libovolně ovladatelným osvětlením.

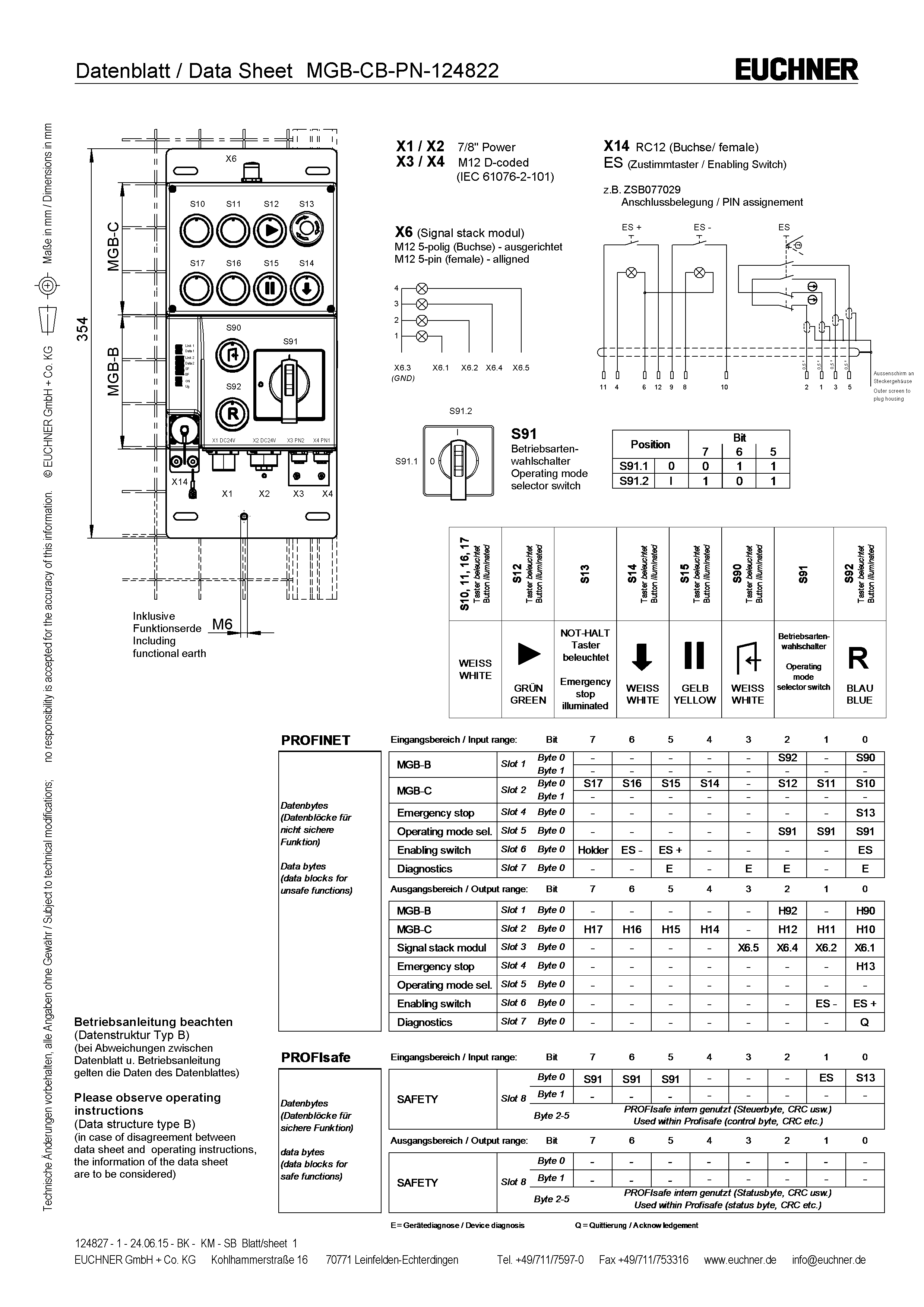

Rozměrový výkres
Rozměrový výkres

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Ovládací a zobrazovací prvky

Diagram obsazenosti
C1
B2
PolohaBarvaDoplňkyVkládací štítekVkládací štítekSpínací jednotkaProvedeníPočetOznačení1LED
10Bílá1× spínací kontaktProsvětlené tlačítko
11Bílá1× spínací kontaktProsvětlené tlačítko
12ZelenáS potiskem1× spínací kontaktProsvětlené tlačítko
132× nuceně rozpínaný kontaktTlačítko nouzového zastavení, prosvětlené
14BíláS potiskem1× spínací kontaktProsvětlené tlačítko
15ŽlutáS potiskem1× spínací kontaktProsvětlené tlačítko
16Bílá1× spínací kontaktProsvětlené tlačítko
17Bílá1× spínací kontaktProsvětlené tlačítko
90BíláS potiskem1× spínací kontaktProsvětlené tlačítko
91O ; IKód 2 ze 3Otočný spínač provozních režimů
92ModráS potiskem1× spínací kontaktProsvětlené tlačítko

Hodnoty elektrického připojení

Připojovací kabel
Ethernet Kabel Profinet I/O, min. kat. 5e
Návrhové izolační napětí Ui 75 V
Jmenovité impulzní napětí Uimp 0.5 kV
Požadavky na elektromagnetickou kompatibilitu Podle normy EN 61000-4 a EN 61326-3-1
Maximální napájecí proud v připojovacím bloku
X1, X2 max. 4000 mA
Třída ochrany III
Odběr proudu max. 500 mA
Stupeň znečištění (externí, podle EN 60947-1) 3
Napájení X1
Zajištění
Externí min. 1 A Pomalá
Napájecí napětí DC
L1 24 V DC -15% ... +10% ((zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV))
Pomocné napětí DC
L2 24 V DC -15% ... +10% (Pomocné napětí není pro systém MGB zapotřebí)
Napájení X2
Napájecí napětí DC
L1 24 V DC -15% ... +10% (K propojení s následnými přístroji)
Pomocné napětí DC
L2 24 V DC -15% ... +10% (K propojení s následnými přístroji)

Mechanické hodnoty a prostředí

Typ připojení
Podle IEC 61076-2-101, kabel Profinet I/O, min. kat. 5e M12, kódování D, stíněný (X3 (S výběrem správného kabelu vám pomůže dokument PROFINET „Cabling and Interconnection Technology“ organizace PNO.))
Pro potvrzovací tlačítko Konektor RC12 (X14)
Pro signalizační semafor Konektor M12 (X6)
Podle IEC 61076-2-101, kabel Profinet I/O, min. kat. 5e M12, kódování D, stíněný (X4 (S výběrem správného kabelu vám pomůže dokument PROFINET „Cabling and Interconnection Technology“ organizace PNO.))
7/8" napájení (X2 (S výběrem správného kabelu vám pomůže dokument PROFINET „Cabling and Interconnection Technology“ organizace PNO.))
7/8" napájení (X1 (S výběrem správného kabelu vám pomůže dokument PROFINET „Cabling and Interconnection Technology“ organizace PNO.))
Montážní poloha Libovolná
Frekvence spínání 0.25 Hz
Teplota při skladování -25 ... 70 °C
Doba odezvy
Potvrzovací tlačítko max. 250 ms Vypínací doba (Reakční doba je maximální doba mezi změnou stavu vstupu a smazáním příslušného bitu ve sběrnicovém protokolu.)
Otočný spínač provozních režimů max. 220 ms Vypínací doba (Reakční doba je maximální doba mezi změnou stavu vstupu a smazáním příslušného bitu ve sběrnicovém protokolu.)
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP54
Okolní teplota
Při UB = 24 V DC -20 ... 55 °C
Materiál
Pouzdro Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

Diagnostické pokrytí (DC) 99 %
PLMaximální SILPFHDKategorieDoba provozu
Bezpečnostní otočný přepínač režimů provozuPL e34.1x10-8420 y
Vyhodnocování bezpečnostních signálůPL e34.1x10-8420 y
Platí pro všechny dodatečné bezpečnostní funkce, jako je nouzové zastavení, potvrzovací tlačítko atd.


B10DDoba provozu
Nouzové zastavení0.13x10620 y


Rozhraní

Datový protokol sběrnice Profinet (IEC 61158 type 10)
Datový protokol – zabezpečení Profisafe (IEC 61784-3-3)
Datové rozhraní Ethernet

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 6,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 124822
Název výrobku MGB-CB-PN-124822
Hmotnost brutto 3,407kg
Číslo celního tarifu 85371098
