AY-LED-024-GR/RD-T-171343 (Obj. č. 171343)

Vestavná LED dioda, směr svícení: dopředu

  • Barva: transparentní
AY-LED-024-GR/RD-T-171343 (Obj. č. 171343)

Popis

Vestavná LED dioda je vhodná k přímé montáži do závitu M20 × 1,5 tří kabelových vstupů lankového spínače RPS. Pracovníkovi obsluhy vestavná LED dioda signalizuje, zda je spínač sepnutý či zda je nesepnutý. Propojení se spínací jednotkou lze provést individuálně. Napájecí napětí 24 V DC.

Rozměrový výkres
Rozměrový výkres

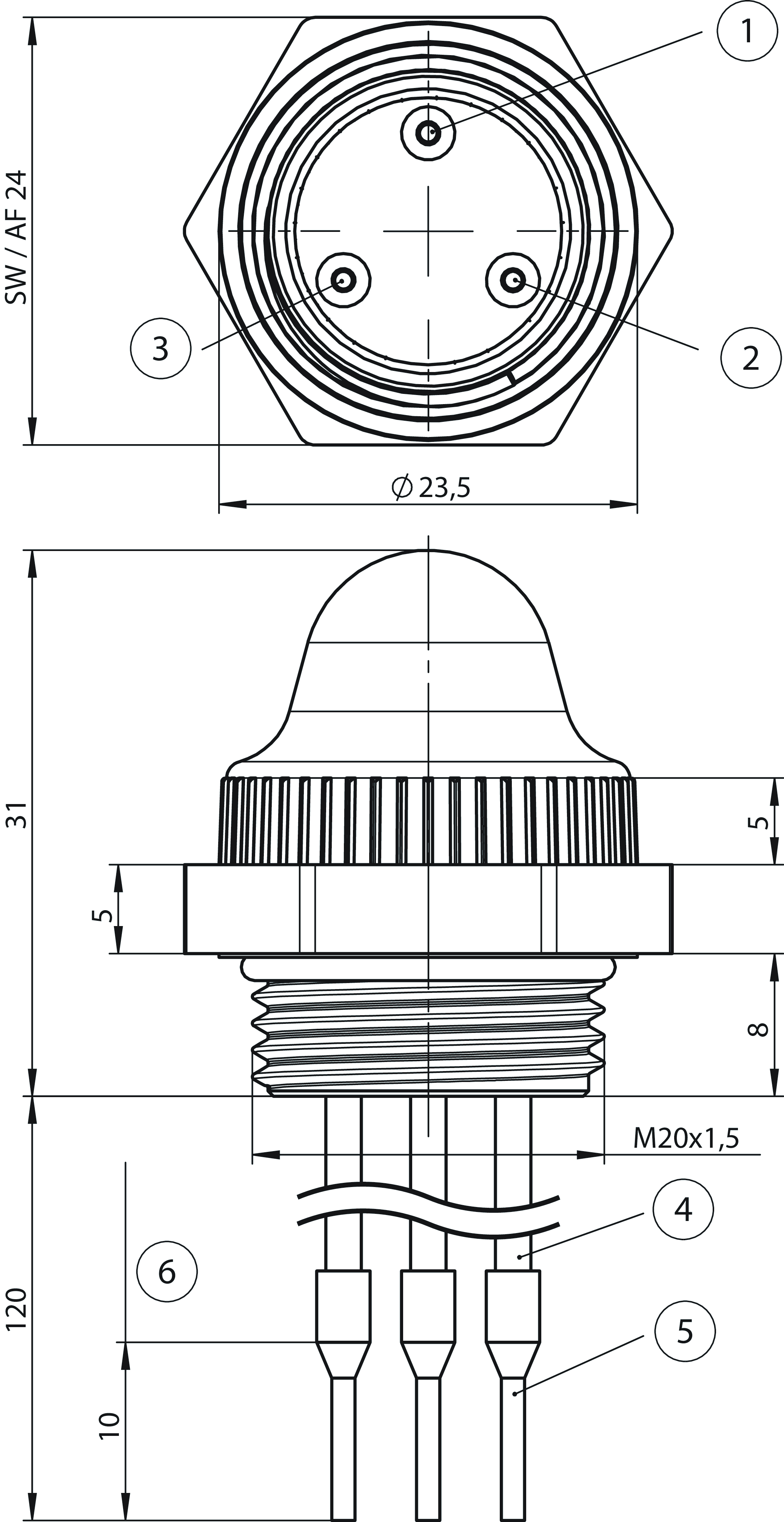

Rozměrové výkresy

Rozměrové výkresy
1Červená
2Zelená
3Modrá
4Průřez lanek 0,5 mm²
5Dutinka
6Odizolováno

Technické údaje

Ovládací a zobrazovací prvky

LED displej červená a zelená

Hodnoty elektrického připojení

Napájecí napětí
LED 24 V DC
Odběr proudu 12 mA (Při 24 V DC)

Mechanické hodnoty a prostředí

Průřez žíly 0,5 mm²
Typ připojení M20 × 1,5
Počet žil 3
Utahovací moment 2 Nm
Teplota při skladování -25 ... 70 °C
Třída ochrany
IP65
IP67 (Po zašroubování)
Okolní teplota -20 ... +70 °C
Materiál
Objektiv Termoplast.
Pouzdro Termoplast zesílený skelnými vlákny

Součásti obsažené v sadě

Obsažené příslušenství s těsnicím kroužkem

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,2 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 171343
Název výrobku AY-LED-024-GR/RD-T-171343
Hmotnost brutto 0,026kg
Číslo celního tarifu 85414100000
