AC-MC-SA-F-A-157029 (Obj. č. 157029)

Modulový konektor M12, 8pól., zásuvka pro signalizační sloupek

  • Pro rozšiřující modul MCM/MGB2 Classic
  • Konektor M12 k připojení signalizačního sloupku
  • Počet pólů: 8, s dutinkami

Popis

Rozměrový výkres
Rozměrový výkres

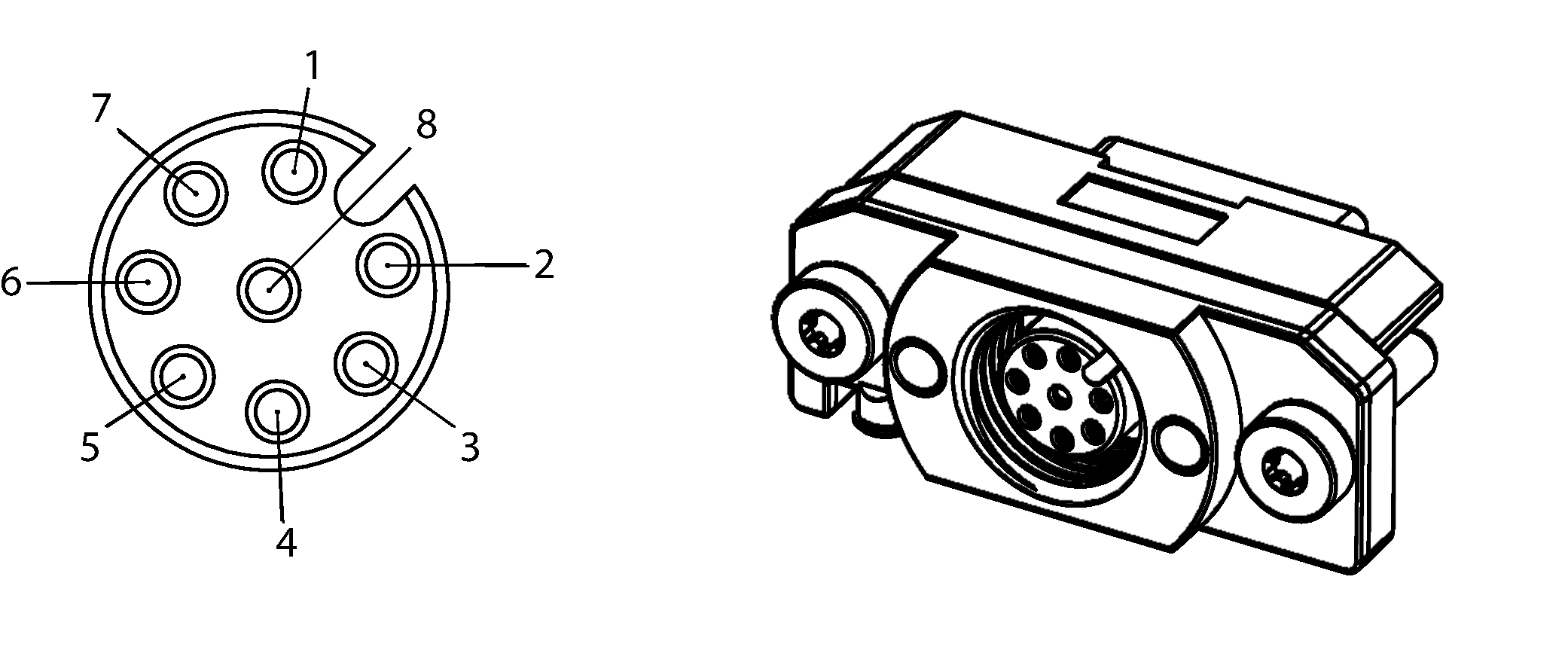

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Hodnoty elektrického připojení

Připojovací kabel
MLI 8pól., M12 × 1
Návrhové napětí 36 V
Jmenovité napětí 30 V
Jmenovitý proud
Při 40 °C 2 A
Stupeň znečištění podle EN 60664-1 3

Mechanické hodnoty a prostředí

Teplota při skladování -30 ... 70 °C
Okolní teplota -30 ... 55 °C
Přípojka 1
Typ připojení 2× šroub M4
Typ připojení Zástrčka s dutinkami
Počet pólů 8
Třída ochrany IP65 (Jen v sešroubovaném stavu s příslušnými protikusy.)
Zapojovací cykly 100
Materiál
Pouzdro konektoru Plast
Přípojka 2
Typ připojení Šroubovací svorkovnice
Typ připojení Zástrčka s dutinkami
Specifikace konstrukčního provedení M12 EN 61076-2-101
Počet pólů 8
Třída ochrany IP65 (Jen v sešroubovaném stavu s příslušnými protikusy.)
Zapojovací cykly 100
Materiál
Pouzdro konektoru Plast, zinkový tlakový odlitek, niklovaný
Zajištění konektoru Zinkový tlakový odlitek, niklovaný

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,2 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 157029
Název výrobku AC-MC-SA-F-A-157029
Hmotnost brutto 0,02kg
Číslo celního tarifu 85389099990
