CES-AR-CR2-CH-L20-109052 (Obj. č. 109052)

Bezpečnostní spínač CES-AR-CR2-..., RFID, připojovací kabel z PUR

  • Multicode
  • Signalizační výstup polohy dveří OUT
  • Připojovací kabel z PUR, 20 m, volný konec kabelu, 8žilový
  • Vhodný pro nízké okolní teploty
  • Dveře se závěsy napravo
CES-AR-CR2-CH-L20-109052 (Obj. č. 109052)

Popis

Směr nájezdu a montážní poloha

Povolená montážní poloha

Typická detekční oblast

(Aktuátor CES-A-BLN... ve spojení s bezpečnostním spínačem CES-AP-C.2-... při montáži na plastový díl)

Při bočním směru nájezdu aktuátoru a bezpečnostního spínače je nezbytné dodržet minimální vzdálenost s = 6 mm, čímž se zamezí působení postranních laloků.

Pozor:

Detekční oblast se může měnit v závislosti na aktuátoru, materiálu podkladu a montážní situaci. Další detekční oblasti najdete v návodu k použití.

Vyhodnocování typu Multicode

Kontroluje se, zda se jedná o typ aktuátoru rozpoznatelný systémem (vyhodnocování typu Multicode). Systém má nízkou úroveň kódování. Spínač detekuje každý vhodný aktuátor.

Bezpečnostní parametry

Díky dvěma redundantním bezpečnostním (polovodičovým) výstupům s interním monitorováním je přístroj vhodný pro:

  • Kategorie 4 / úroveň vlastností „e“ podle normy EN 13849-1
  • SIL 3 podle normy EN IEC 62061, tabulka 4

Použité výstupy OSSD kontrolují pomocí testovacích impulzů, zda na nich nedošlo ke zkratu či příčnému zkratu a zda řádně fungují.

LED indikace

STATE

Stavová LED dioda

DIA

Diagnostická LED dioda

Zapojení

OznačeníFunkceBarva žíly připojovacího kabelu
IBUvolňovací vstup kanálu AWH
UBNapájecí napětí elektroniky 24 V DCBN
OABezpečnostní výstup, kanál AGN
OBBezpečnostní výstup, kanál BYE
OUTSignalizační výstupGY
IAUvolňovací vstup kanálu APK
0 VKostra 0 V CBU
RSTResetovací vstupRD

Rozsah dodávky

  • 2× bezpečnostní šroub M4×14

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres

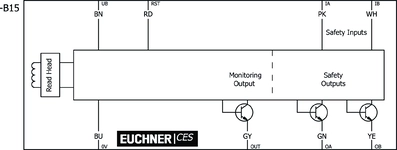

Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy
1Aktivní plocha
2Upevňovací příložka se zpevňovacím plechem
3LED indikace stavu
4Aktivní plocha

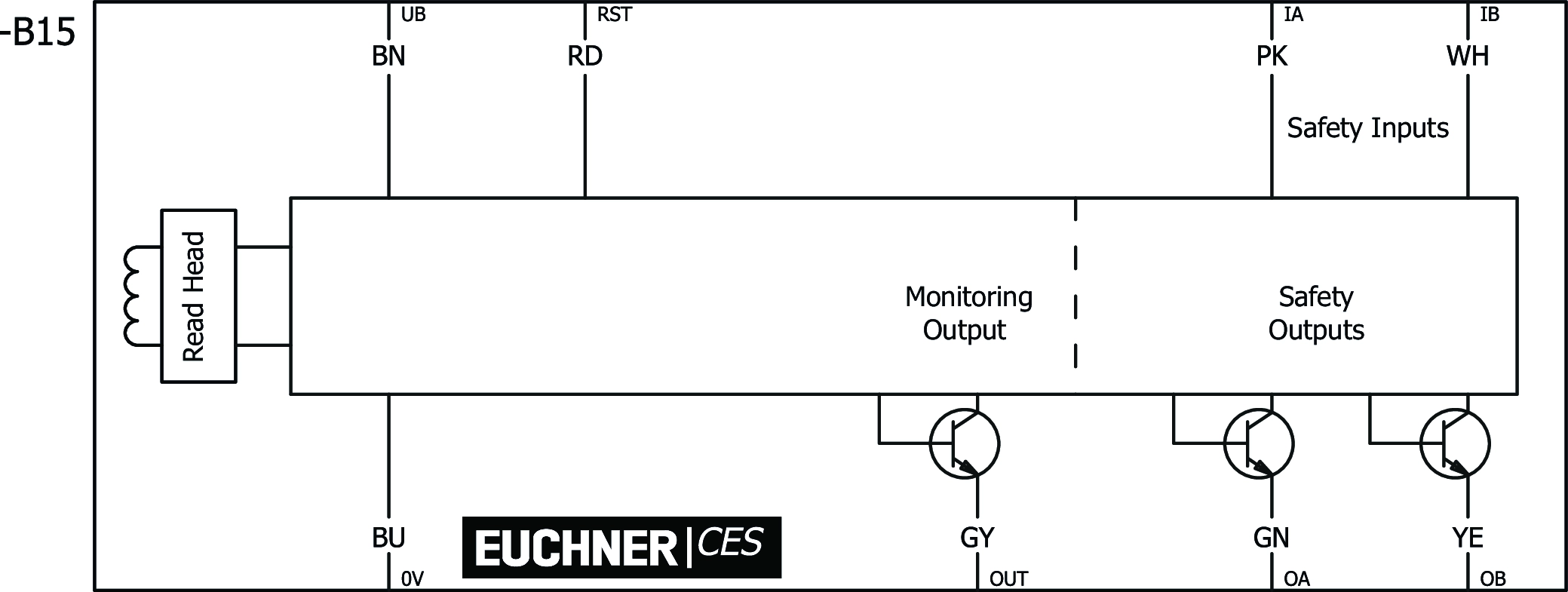

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E346349_1/1

Pracovní prostor

Opakovatelná přesnost R
Podle EN 60947-5-2 10 %

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí) 0.25 ... 8 A
Návrhové izolační napětí Ui 75 V
Jmenovité impulzní napětí Uimp 1.5 kV
Napájecí napětí DC
UB 24 V DC -15% ... +15% Regulováno, zbytkové zvlnění<5 %
Doba do zapnutí
Bezpečnostní výstupy max. 400 ms
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Doba rizika podle normy EN 60947-5-3 max. 260 ms
Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku max. 5 ms
Třída ochrany III
Odběr proudu max. 50 mA (Bez přihlédnutí k zatěžovacímu proudu na signalizačním výstupu a bezpečnostních výstupech)
Stupeň znečištění (externí, podle EN 60947-1) 3
Signalizační výstup OUT
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí 0.8 x UB ... UB V DC
Spínací proud max. 50 mA
Bezpečnostní výstupy OA/OB
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí
HIGH U(OA,OB) UB-1.5V ... UB V DC (Hodnoty při spínaném proudu 50 mA bez přihlédnutí k délce kabelu.)
LOW U(OA,OB) 0 ... 1 V DC
Podmíněný návrhový zkratový proud 100 A
Doba diskrepance max. 10 ms
Kategorie použití
DC-13 24 V, 200 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou.)
Zbytkový proud Ir max. 0.25 mA
Spínací proud
Na každém bezpečnostním výstupu 1 ... 200 mA
Doba trvání zkušebního impulzu max. 1 ms (Platí pro zátěž C<= 30nF a R<= 20 kΩ)
Interval testovacích impulzů min. 140 ms

Mechanické hodnoty a prostředí

Typ připojení Připojovací kabel z PUR, délka 20 m
Utahovací moment
Upevňovací šrouby max. 1 Nm
Prodleva do dosažení pohotovostního stavu 10 s
Poloměr ohybu dynamický 10× průměr kabelu
Poloměr ohybu statický 5× průměr kabelu
Montážní poloha Libovolná
Frekvence spínání max. 1 Hz
Teplota při skladování -30 ... 70 °C
Montážní vzdálenost
mezi přepínači min. 120 mm
Způsob montáže Nelícující, na kov
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP67/IP69K
Povolený rozsah provozních teplot – kabel (dynamicky) -25 ... 65 °C
Povolený rozsah provozních teplot – kabel (staticky) -30 ... 65 °C
Materiál
Pouzdro Plast, PBT

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování polohy ochranného krytuPL e-1.9x10-9420 y


Různé

Poznámky ke schválení UL Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným

V kombinaci s aktuátorem CES-A-BLN-R2-100776, CES-A-BLN-U2-103450, CES-A-BLN-L2-104510, CES-A-BLN-U2-112710

Zapínací vzdálenost 15 mm
Zajištěná vzdálenost vypnutí sar
Ve směru Y 60 mm
Ve směru X/Z 40 mm
Zajištěná spínací vzdálenost sao min. 10 mm
Spínací hystereze 1 ... 2 mm

V kombinaci s aktuátorem CES-A-BDN-06-104730

Zapínací vzdálenost 19 mm
Zajištěná vzdálenost vypnutí sar
Ve směru Y 60 mm
Ve směru X/Z 40 mm
Zajištěná spínací vzdálenost sao min. 14 mm
Spínací hystereze 1 ... 2 mm

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 11,2 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 109052
Název výrobku CES-AR-CR2-CH-L20-109052
Hmotnost brutto 0,8kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
