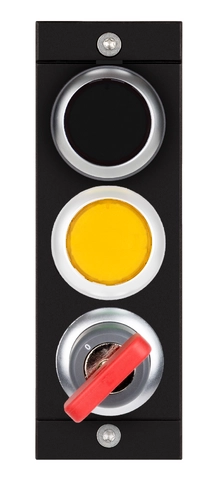

MSM-1-P-CA-P0L0W0-T6-177030 (订货号 177030)

子模块 MSM-1-P...（带背光按钮、背光组件、V型钥匙开关）

  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 1 个带背光的黑色按钮
  • 1个黄色照明附件已点亮
  • 1个钥匙旋转开关1 x 90°，V型
  • 含2把钥匙(OM.R-165433)
MSM-1-P-CA-P0L0W0-T6-177030 (订货号 177030)

说明

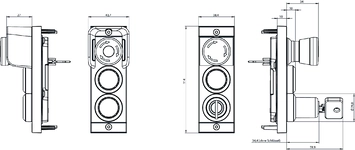

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

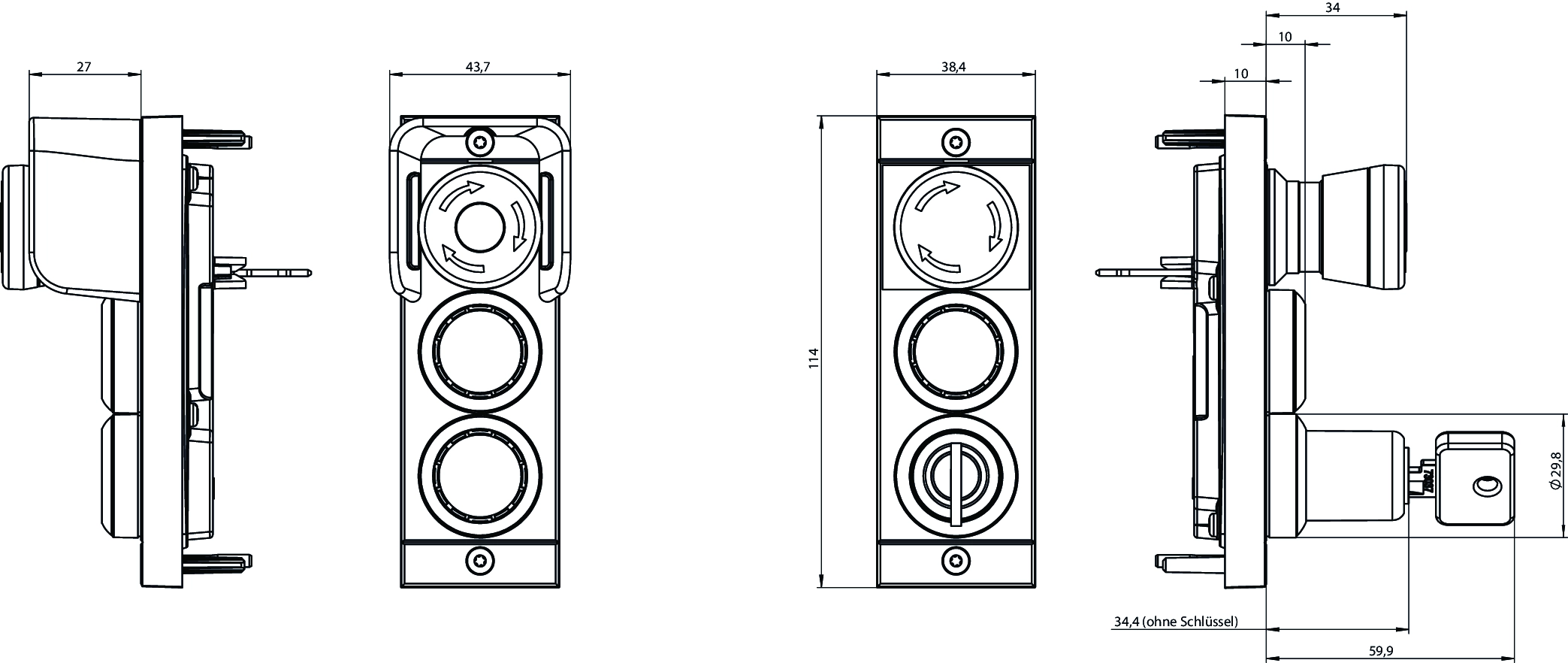

尺寸图

尺寸图

尺寸图

尺寸图

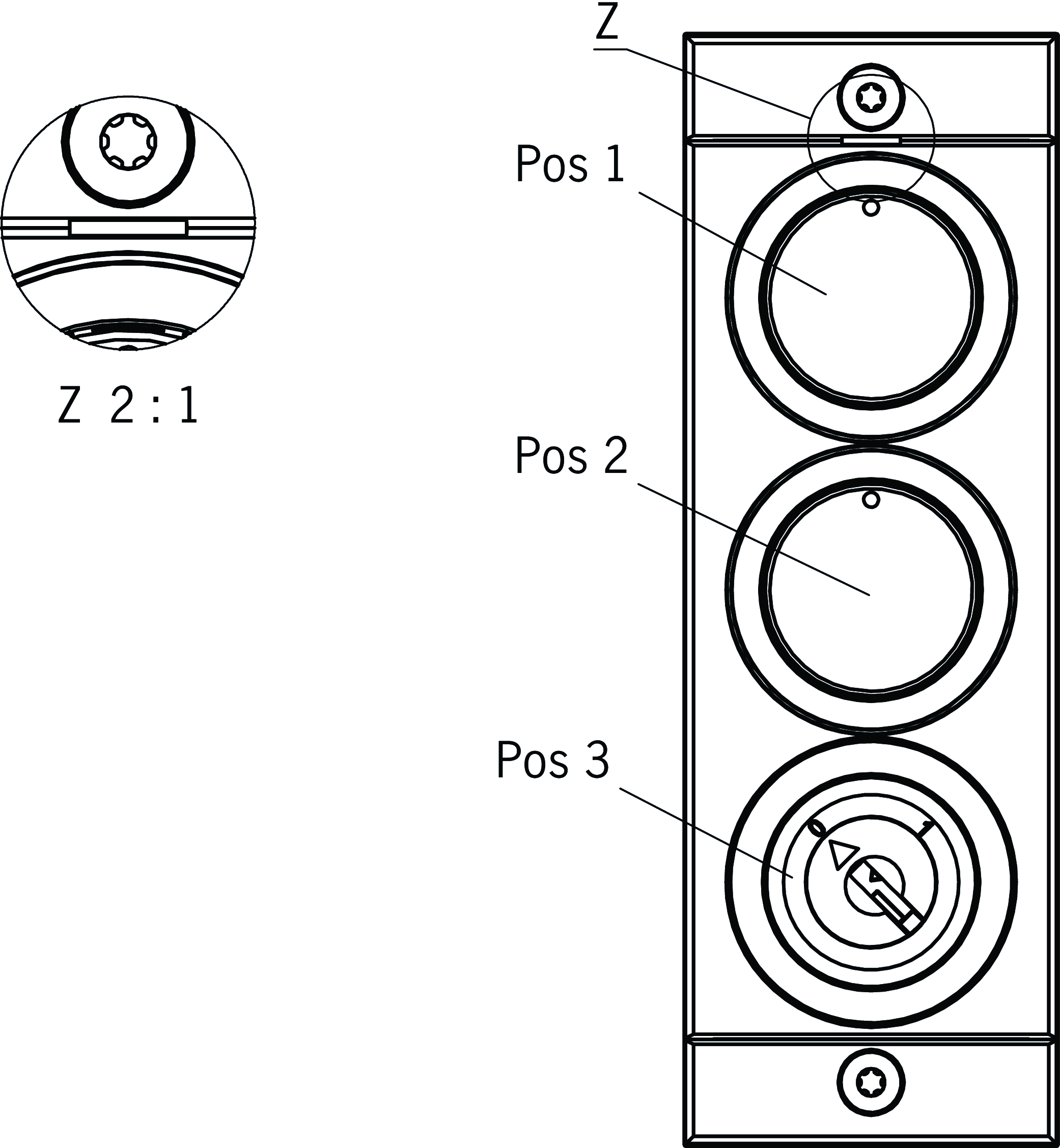

Pos 1发光按钮
Pos 2带照明功能的灯头
Pos 3钥匙旋转开关1 x 90°，V型
Z项目1的标记方向

技术数据

操作和显示元件

职务颜色附加部分注意滑入式标签开关元件产品描述滑入式标签编号名称1LED
1黑1常开发光按钮
2黄信号指示灯
3OM.R2常开钥匙旋转开关（监控的测试脉冲）

电气连接值

电流消耗 max. 22 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料 玻璃纤维加固塑料，压铸锌，镀镍

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
安全钥匙旋转开关0.06x10620 y


杂项

Submodulbreite 1
软件ID (SW-ID) 9000073
附加功能 含钥匙，ID编号165433

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 0,6 MB)

单个文档

其他文档

订货数据

订货号 177030
项目名称 MSM-1-P-CA-P0L0W0-T6-177030
总重量 0,kg
海关税则号 85371098
ECLASS 11.0 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
