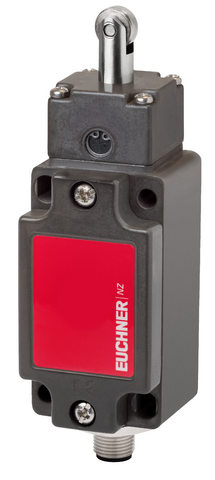

NZ2RS-511SEM5C2529 (Nº de pedido 169283)

Chave de segurança NZ.RS, tucho de rolos, rolo de aço com ø 12 mm, conector de encaixe M12

  • Tucho de rolete, rolete de aço ø 12 mm
  • Versão C conforme EN 50041
  • Conector de encaixe M12, 5 pinos
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
NZ2RS-511SEM5C2529 (Nº de pedido 169283)

Descrição

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Elemento de comutação

511

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

Esquema de conexão
Esquema de conexão
Esquema de conexão
Esquema de conexão
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

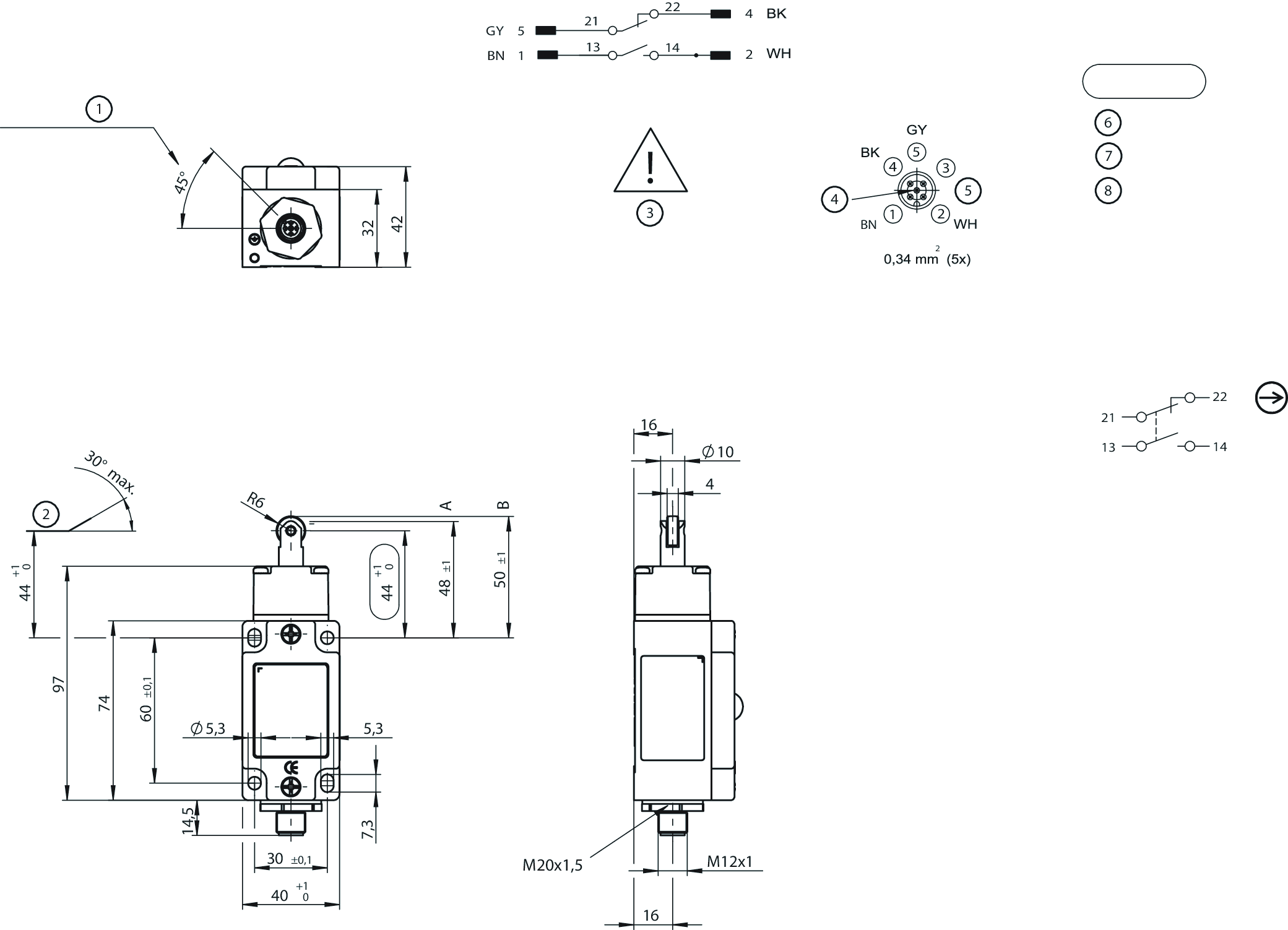

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
Contatos fechados
Contatos abertos
Contatos com abertura forçada

Dados técnicos

Aprovações

CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Tensão operacional
12 ... 60 V
Categoria de uso
AC-15 30 V 4A
DC-13 24 V 4A
Corrente de comutação
Mín. com tensão de comutação de CC 24V 10 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 20 m/min
Tipo de conexão
1 x Conector M12 (5 pinos, seção transversal de conexão de 0,34mm² Aterramento não conectado, não conduz)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento
Mancal deslizante de metal e de roldana (Rolo de aço d Rolo = 12 mm)
Força de acionamento 15 ... 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Tempo de salto do contato max. 3 ms
Princípio de troca Elemento de comutação rápida
Schließzeit max. 4 ms
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Identificação de posição segura2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Diversos

Número C
C2529 Cabeamento especial
Recurso adicional Carcaça sem condutor de proteção! Todas as conexões elétricas devem ser isoladas da rede, ou através de transformadores de segurança conforme EN IEC 61558-2-6 com limitação da tensão de saída em caso de falha, ou através de medidas de isolamento equivalentes.

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 3,8 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 169283
Designação do artigo NZ2RS-511SEM5C2529
Peso bruto 0,34kg
Número da tarifa alfandegária 85365019000
ECLASS 11.0 27-27-26-01 Safety position switch (Type 1)
