MSM-1-P-CA-P0L0W0-T6-177030 (주문 번호 177030)
콘텐츠 선택

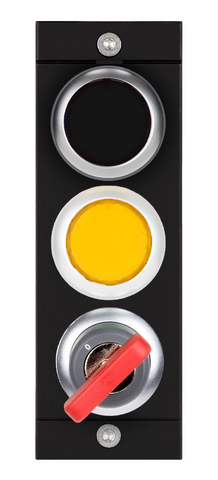

서브모듈 MSM-1-P... (조명 버튼, 조명 어댑터, V형 키 스위치)
- MGB2 및 MCM 모듈을 위한 기능 확장
- 연결 타입: P
- 조명이 들어오는 검은색 푸시 버튼 1개
- 노란색 조명 어댑터 1개가 켜져 있습니다
- 1개의 키 작동식 회전 스위치 1 x 90°, V-형
- 키 2개(OM.R-165433) 포함
설명

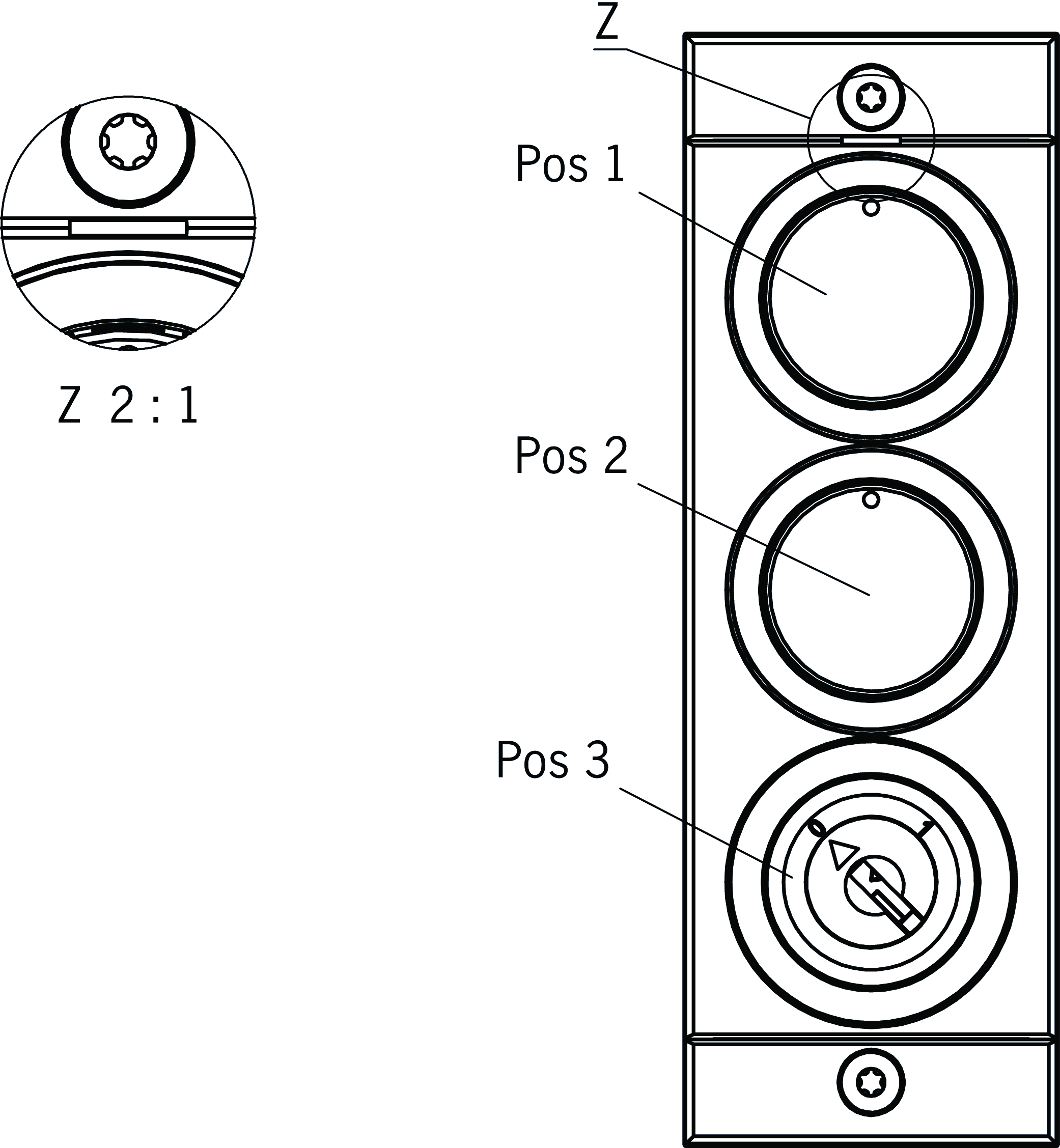

치수 도면
치수 도면
| Pos 1 | 발광 푸시버튼 |
| Pos 2 | 조명이 달린 조명 어댑터 |
| Pos 3 | 키 작동형 회전 스위치 1개, 90°, V-형 |
| Z | 품목 1의 표지 방향 |
기술 자료
작동 및 디스플레이 요소
| 위치 | 색 | 기타 | 비고 슬라이드인 라벨 | 스위칭 부재 | 버전 | 슬라이드인 라벨 | 번호 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 검은색 | NO 1개 | 발광 푸시버튼 | ||||||
| 2 | yellow | 신호 인디케이터 | |||||||
| 3 | OM.R | NO 2개 | 키 작동식 회전 스위치(테스트 펄스 모니터링됨) |
전기 연결 값
| 전류 소비 | max. 22 mA |
| 제어장치 및 인디케이터 | |
| 차단 용량 | max. 0.25 W |
| 스위칭 전압 | 24 V |
| 스위칭 전류 | 5 ... 10 mA |
| LED 전원장치 | 24 V DC |
기계적 가치 및 환경
| 설치 방향 | 임의 |
| 보관 온도 | -25 ... 70 °C |
| 내충격성 및 내진동성 | EN IEC 60947-5-3에 의거 |
| 보호 등급 | IP65(IP20) (설치된 상태에서) |
| 주변 온도 | |
| UB = 24V DC에서 | -25 ... 55 °C |
| 재질 | 섬유유리 강화 플라스틱 , 다이캐스트 아연, 니켈 도금 |
EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값
| B10D | 임무 시간 | |
|---|---|---|
| 안전 키 작동식 회전 스위치 | 0.06x106 | 20 y |
기타
| Submodulbreite | 1 |
| 소프트웨어 ID(SW-ID) | 9000073 |
| 추가 기능 | 키, ID 번호 165433 포함 |
부속품
다운로드
컴플리트 패키지
단 한번 클릭하여 중요한 모든 문서 다운로드.
내용물:
- 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
- 사용 설명서를 보완하는 데이터 시트
- 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 0,6 MB)
단일 문서
기타 다른 문서
승인 및 인증서
WEEE
문서 번호
버전
언어
크기
WEEE
문서 번호
ECO20001806
버전
언어
크기
0,1 MB
주문 데이터
| 주문 번호 | 177030 |
| 품목 명칭 | MSM-1-P-CA-P0L0W0-T6-177030 |
| 총중량 | 0,kg |
| 세관품목분류번호 | 85371098 |
| ECLASS 11.0 | 27-24-26-05 Field bus, decentralized peripheral - function-/technology module |
