CES-A-SBA-G05/V5-100043 (주문 번호 100043)

CES-A-SGA 작동기. 1팩당 5개

  • 동일한 코딩을 가진 5개의 작동 장치
  • 입방체 형태의 디자인 42 x 25mm
  • M4x14 안전 나사 2개(액추에이터당)가 제품에 포함되어 있습니다.
CES-A-SBA-G05/V5-100043 (주문 번호 100043)

설명

코딩이 동일한 액추에이터

한 포장 단위의 액추에이터는 길들이기 작동에 의해 안전 스위치로 할당되어 시스템이 이러한 액추에이터를 감지해야 합니다. 이러한 명확한 할당에 의해 템퍼링에 대해 특히 높은 수준의 보호가 가능합니다. 그러므로 시스템의 코딩 레벨은 높습니다.

코딩은 한 포장 단위 내에 있는 모든 액추레이터에 대해 동일합니다. 다른 포장 단위에서 나온 액추에이터는 다르게 코딩되어 있습니다. 한 포장 단위에서 나온 액추에이터 하나에만 길들이기를 해야 합니다. 동일한 포장에서 나온 다른 모든 액추에이터는 추가적인 길들이기 작동 없이 사용할 수 있습니다.

스위치는 길들이기가 완료된 액추에이터만 감지합니다. 새 포장 단위에서 나온 액추에이터에 대해 길들이기를 한 경우, 이전 포장 단위에서 나온 액추에이터에 대한 코드는 사용할 수 없게 됩니다.

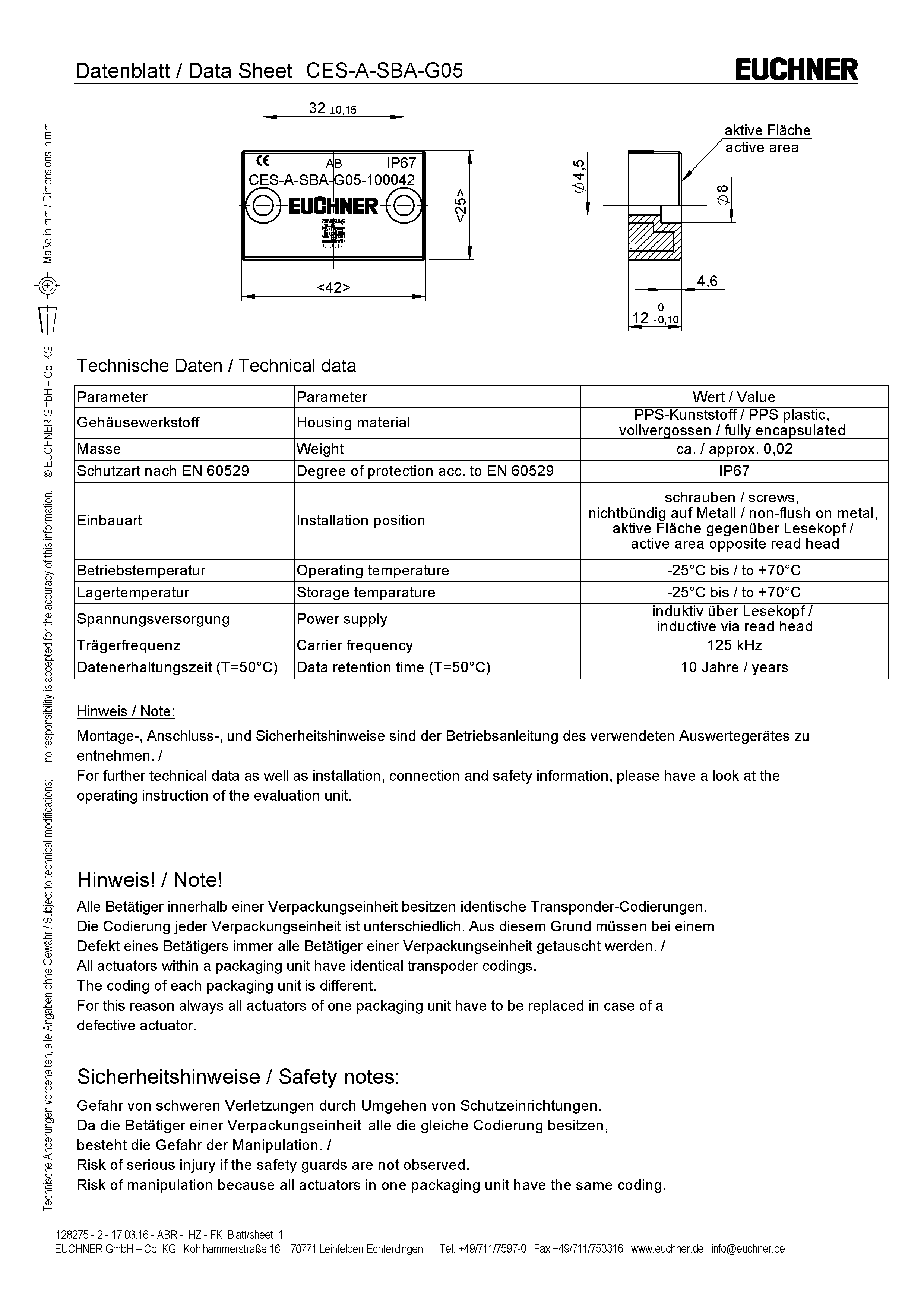

치수도
치수도

치수 도면

치수 도면
1액티브 페이스

기술 자료

전기 연결 값

데이터 보존 시간
T=50°C 10 y
전원장치 읽기 헤드를 통한 유도

기계적 가치 및 환경

치수 42 × 25 × 12
조임 토크
고정 스크루 max. 1 Nm
설치 방향 읽기 헤드 맞은편 액티브 페이스
스위칭 주파수 max. 125 Hz
보관 온도 -25 ... +70 °C
장착 타입 금속 표면과 평평하지 않음
보호 등급 IP67
주변 온도 -25 ... +70 °C
재질 PPS 플라스틱 완전 주입 성형

세트에 포함된 구성 요소

포함된 부속품 M4X14-A2-50 안전 나사 2개

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 0,2 MB)

단일 문서

기타 다른 문서

주문 데이터

주문 번호 100043
품목 명칭 CES-A-SBA-G05/V5-100043
총중량 0,104kg
세관품목분류번호 85389099990
ECLASS 11.0 27-27-24-04 Actuator for safety-related proximity switch
