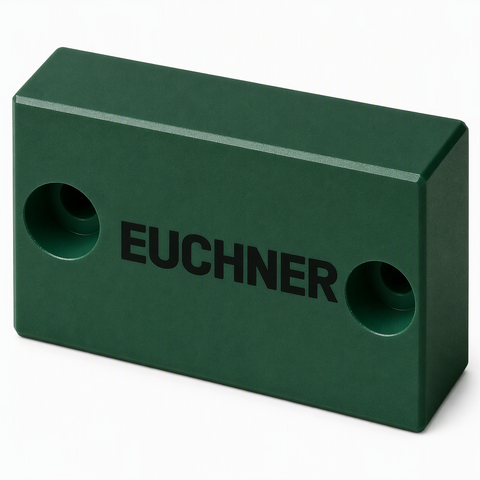

CES-A-SBA-G02/V2-099332 (N° de commande 099332)
Actionneur CES-A-SGA, 2 actionneurs par unité d'emballage
- deux actionneurs de même codage
- Forme rectangulaire 42 x 25 mm
- 2 vis de sécurité M4x14 (par actionneur) fournies
Description
Actionneurs à codage identique
Pour que les actionneurs d’une même unité de conditionnement puissent être reconnus par le système, il est nécessaire de les affecter à l’interrupteur de sécurité par un processus d’apprentissage. Cette affectation univoque permet d’atteindre un haut degré d’infraudabilité. Le système possède par conséquent un haut niveau de codage.
Les actionneurs d’une même unité de conditionnement sont codés de manière identique. Les actionneurs d’unités de conditionnement différentes sont codés de manière différente. Un seul actionneur doit être appris par unité de conditionnement. Tous les autres actionneurs du même conditionnement peuvent être utilisés sans apprentissage.
L’interrupteur ne reconnaît que les actionneurs appris. L’apprentissage d’un actionneur d’une nouvelle unité de conditionnement bloque le code des actionneurs de l’unité de conditionnement précédente.

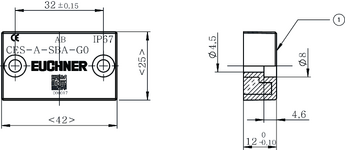

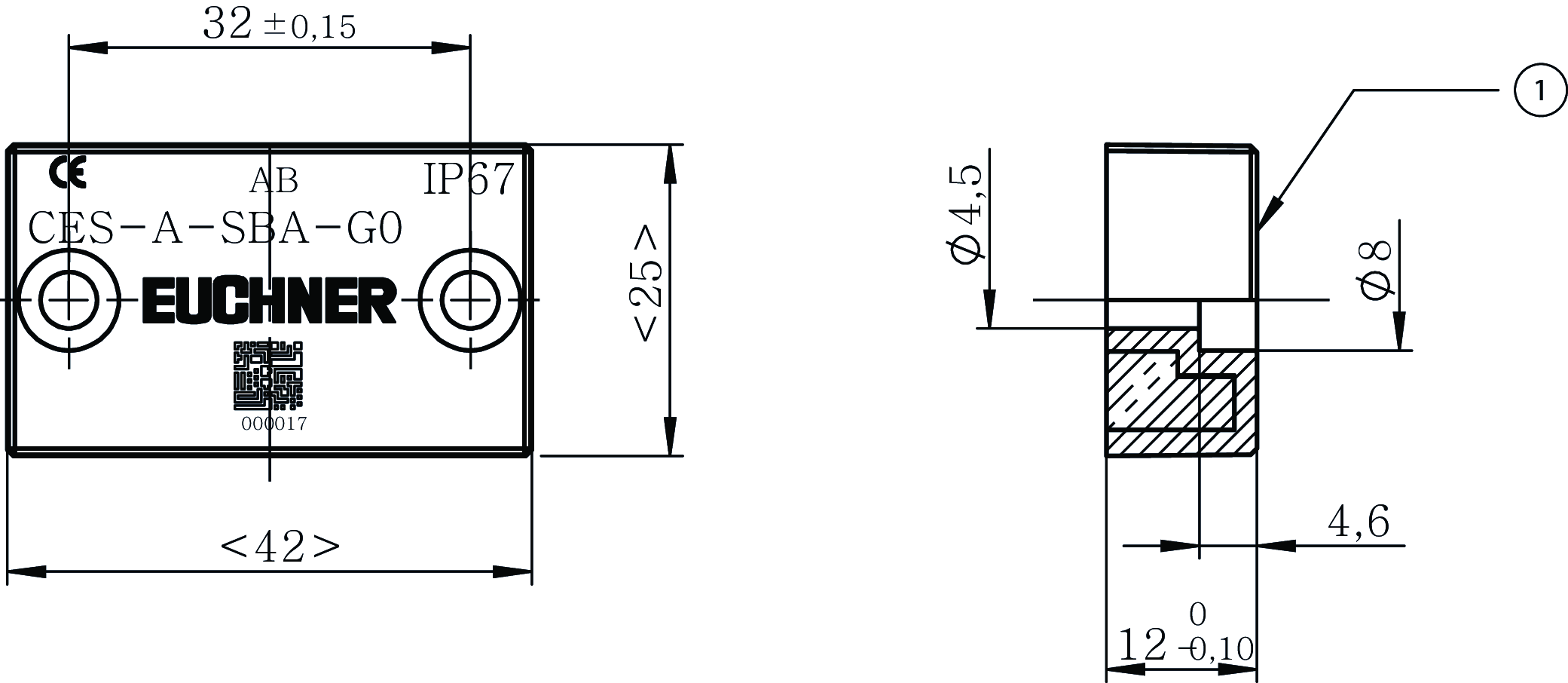

Dessins cotés
| 1 | Face active |
Caractéristiques techniques
Puissance électrique connectée
| Durée de conservation des données | |
| T=50°C | 10 y |
| Alimentation | Inductive par la tête de lecture |
Valeurs mécaniques et environnement
| Dimensions | 42 × 12 |
| Couple de serrage | |
| Vis de fixation | max. 1 Nm |
| Position de montage | Face active face à la tête de lecture |
| Fréquence de commutation | max. 125 Hz |
| Température de stockage | -25 ... +70 °C |
| Type de montage | non affleurant sur métal |
| Indice de protection | IP67 |
| Température ambiante | -25 ... +70 °C |
| Matériau | Plastique PPS entièrement moulé |
Composants inclus dans le kit
| Accessoires inclus | 2 vis de sécurité M4X14-A2-50 |
Accessoires
Téléchargements
Ensemble complet
Télécharger tous les documents importants en un seul clic.
Contient :
- Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
- Le cas échéant, fiches techniques en complément du mode d’emploi
- La déclaration de conformité
Documents individuels
Autres documents
Données de commande
| N° de commande | 099332 |
| Désignation article | CES-A-SBA-G02/V2-099332 |
| Poids brut | 0,043kg |
| Code douanier | 85389099990 |
| ECLASS 11.0 | 27-27-24-04 Actuator for safety-related proximity switch |
