ESM-BA303 (N° de commande 087413)

Module de base ESM-BA3.., 3 contacts de sécurité, 1 contact auxiliaire, cat. 4

  • ESM-BA.. Utilisation jusqu’à la catégorie 4 selon EN ISO 13849-1
  • Indications d’état par LED
  • Commande simple ou double canal
  • 3 contacts de sécurité redondants
  • 1 contact auxiliaire (contact de signalisation)
  • Détection des courts-circuits entre conducteurs et des courts-circuits à la terre/masse
ESM-BA303 (N° de commande 087413)

Description

Sorties de relais

Les sorties sont isolées galvaniquement et redondantes.

Possibilités de raccordement

Avec un câblage adapté, il est possible de sélectionner les fonctions suivantes :

  • Démarrage du relais de manière automatique ou par l’intermédiaire d’un bouton de démarrage.
  • Contrôle des relais ou des contacteurs montés en aval.
  • Contrôle de simultanéité afin de contrôler l’état des éléments de sécurité dans le temps.
  • Démarrage du relais par un bouton de démarrage contrôlé.
  • Détection des courts-circuits entre les câbles de raccordement afin de désactiver les sorties ou d’empêcher le démarrage du relais.
  • Détection des courts-circuits entre un câble de raccordement et la terre ou la masse afin de désactiver les sorties ou d’empêcher le démarrage du relais.

Contacts auxiliaires

Des contacts à ouverture isolés galvaniquement sont disponibles en tant que contacts auxiliaires pour les relais des séries ESM-BA3...

Dimensions
Dimensions
Repérage des bornes
Repérage des bornes

Dessins cotés

Dessins cotés

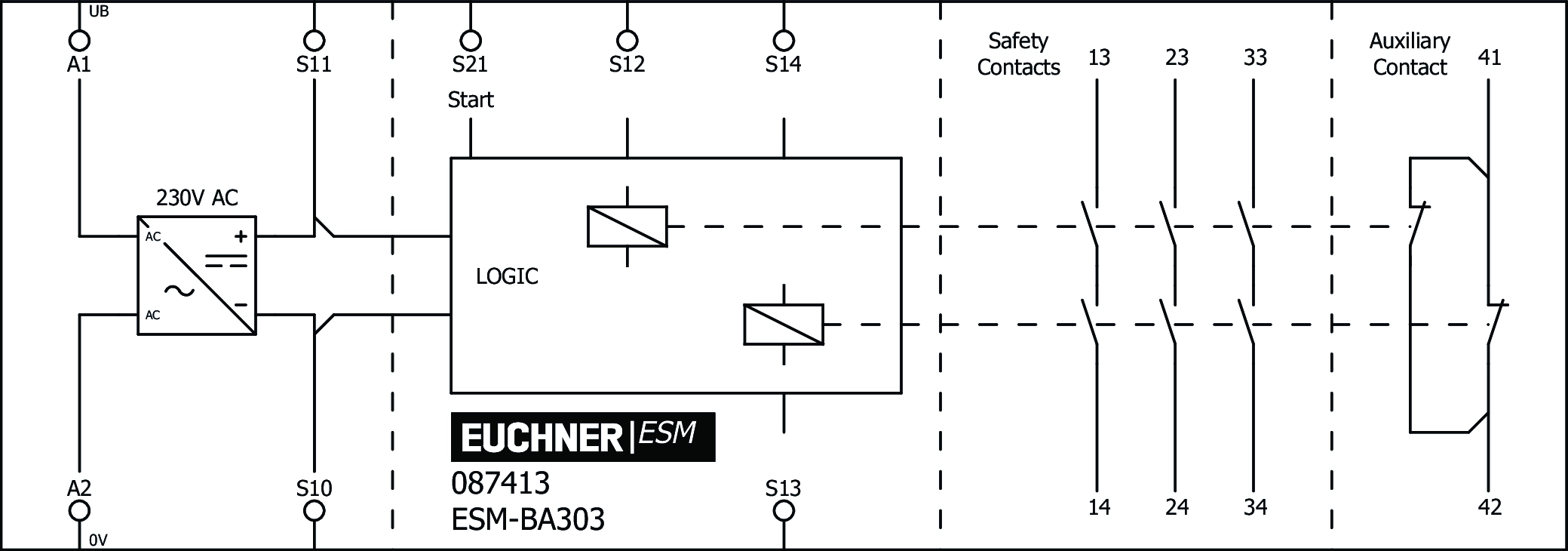

Exemples de connexion

Exemples de connexion

Caractéristiques techniques

Autorisations

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Eléments de commande et d'affichage

Indicateur LED 2 indications d’état (verte) des relais K1 et K2

Puissance électrique connectée

Puissance absorbée (puissance apparente)
pour 230 V AC 6.9 VA
Section de raccordement 0.14 ... 2.5 mm² (Bornes de raccordement (taille))
Sorties
NombreTypeFonctionNote de bas de page
1Contacts de relais, sans potentielContacts auxiliaires (contacts de signalisation) 41/42(Contact à ouverture (contact de signalisation))
3Contacts de relais, sans potentiel et à ouverture positive (redondants)Contacts de sécurité 13/14, 23/24, 33/34(Contact à fermeture)
Tension assignée d’isolement Ui 250 V
Fréquence d’alimentation assignée 50 ... 60 Hz
Tension de choc assignée Uimp 4 kV
Tension de service
AC 230 V -10% ... +10%
Tension d'essai
tension d'entrée / contacts 2.5 kV
Tension de commande
à S11 DC 24 V
Courant de commande
S11...S14 60 mA
Catégorie de surtension III
Degré de pollution (externe, selon EN 60947-1) 2
Contacts de sécurité 13/14, 23/24, 33/34
Couverture
protection contre les cc 10 AgG
Type de sortie Contacts de relais, sans potentiel et à ouverture positive (redondants)
Catégorie d’emploi
DC-13 24 V 3A
DC-12 Charge ohmique de 8 A, 40 V (6 manœuvres/min)
AC-12 Charge ohmique de 8 A, 250 V (6 manœuvres/min)
AC-15 250 V 3A
Tension de commutation
AC max. 250 V
Courant de commutation
à 5 V min. 10 mA
Courant cumulé max. 15 A pour tous les contacts (« En cas de montage en série de plusieurs ESM-BA3.. sous charge, le courant cumulé maximal à une température ambiante de T = 20 °C est de 9 A ; à T = 30 °C : 3 A ; à T = 40 °C : 1 A. Si ces courants sont dépassés, il convient de respecter un écart de 5 mm entre les appareils. »)
Contacts auxiliaires 41/42
Type de sortie Contacts relais, sans potentiel

Valeurs mécaniques et environnement

Type de connexion Bornes de raccordement
Température de stockage -25 ... 70 °C
Longueur de la ligne pilotée
pour la section 0,75 mm2 1000 m
Durée de vie mécanique
manœuvres 10 x 10⁶
Type de montage Rail normalisé TH 35 (EN IEC 60715)
Indice de protection IP20
Température ambiante -15 ... 40 °C (Si plusieurs ESM-BA3.. sous charge sont branchés très près les uns des autres, le courant cumulé max. sera le suivant avec une température ambiante de T=20 °C : 9 A ; T=30 °C : 3 A ; T=40 °C : 1 A. Si ces courants sont dépassés, il est nécessaire d’observer un écart de 5 mm entre les appareils.)
Matériau
Contact AgSnO2
Boîtier Polyamide PA6.6

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Analyse des signaux de sécuritéPL e-1.2x10-8420 y
Valable uniquement pour une tension de commutation de 24V DC et un pouvoir de coupure jusqu'à 0,1 A (max. cycles de commutation 500.000 1/y) OU jusqu'à 1 A (max. cycles de commutation 350.000 1/y) OU jusqu'à 2 A (max. cycles de commutation 100.000 1/y)


Divers

Normes respectées siehe Konformitätserklärung

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 1,9 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 087413
Désignation article ESM-BA303
Poids brut 0,298kg
Code douanier 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
