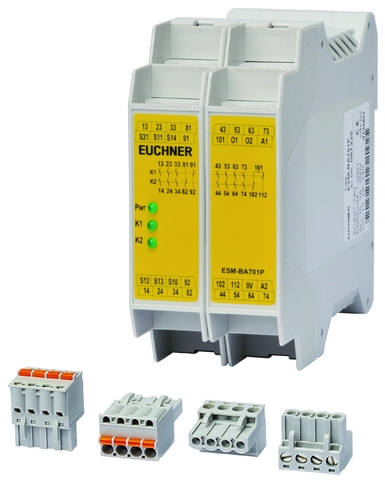

ESM-BA701P (N.º de pedido 097225)

Módulo básico ESM-BA7…, 7 contactos de seguridad, 4 contactos auxiliares, 2 contactos de monitorización, cat. 4

  • ESM-BA… Uso hasta categoría 4 según EN ISO 13849-1
  • Indicadores de estado LED
  • Accionamiento monocanal o de doble canal
  • 7 contactos de seguridad redundantes
  • 4 contactos auxiliares
  • 2 contactos de monitorización
  • Control de cortocircuito transversal y de cortocircuito a tierra o a masa opcional
  • Bornes de conexión enchufables
ESM-BA701P (N.º de pedido 097225)

Descripción

Salidas de relé

Las salidas están aisladas galvánicamente y tienen una estructura redundante.

Posibilidades de conexión

Con el cableado adecuado, el dispositivo puede tener las siguientes funciones:

  • Activación del relé automática o mediante un pulsador de arranque.
  • Control de relés o contactores posconectados.
  • Control de sincronización para monitorizar el comportamiento temporal de los componentes de seguridad.
  • Activación del relé mediante un pulsador de arranque controlado.
  • Control de cortocircuito transversal para detectar cortocircuitos entre los cables de conexión y, en caso necesario, desconectar las salidas o evitar la activación del relé.
  • Control de cortocircuito a tierra o a masa para detectar cortocircuitos entre un cable de conexión y tierra o masa y, en caso necesario, desconectar las salidas o evitar la activación del relé.

Contactos auxiliares

Los relés de la serie ESM-BA7 disponen como contactos auxiliares de contactos NC con separación galvánica.

Importante:

Para este dispositivo deben pedirse dos sets de conexión.

Plano de dimensiones
Plano de dimensiones

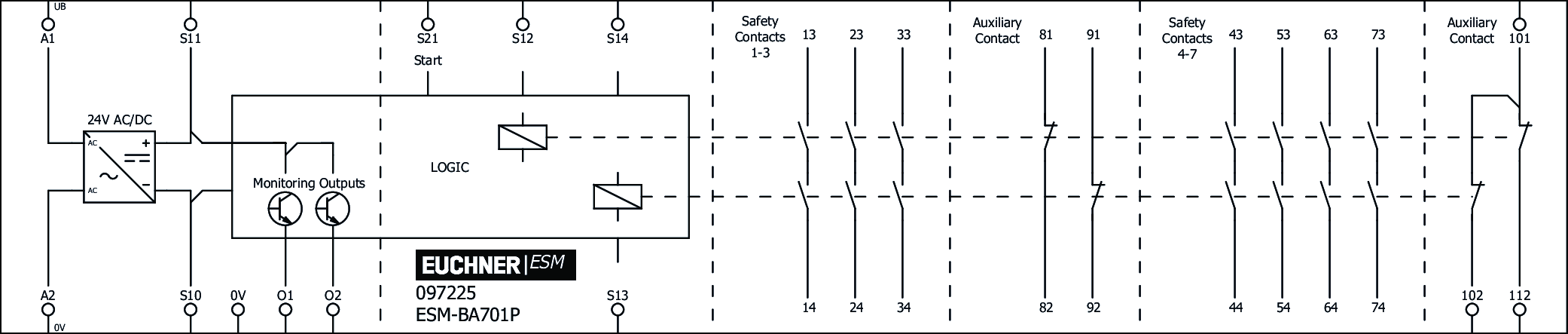

Esquema de conexiones
Esquema de conexiones

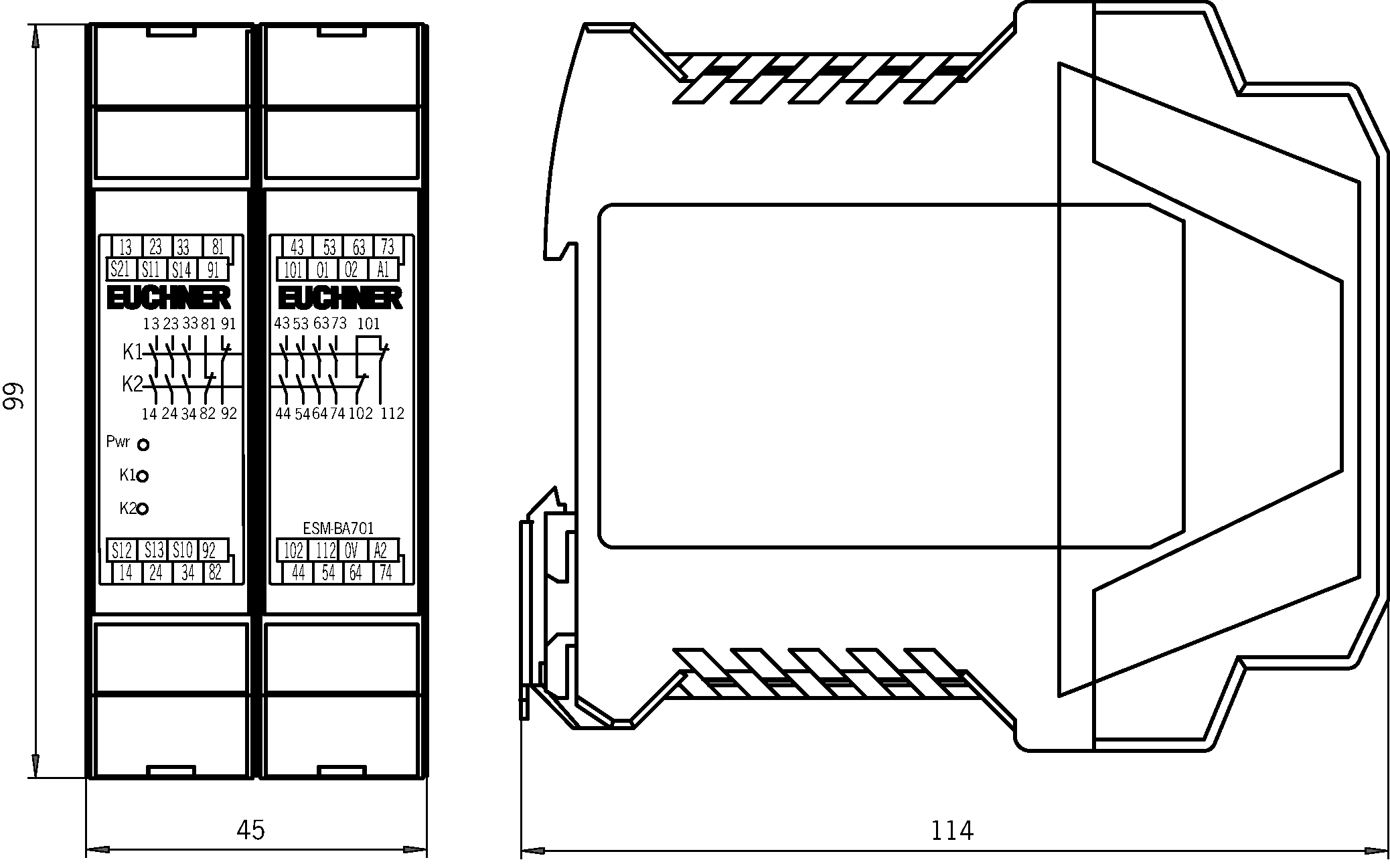

Dibujos acotados

Dibujos acotados

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

c_UL_us_E155795_4/1TÜV Rheinland_01/205/5114.03/24CCC2024010305659956_ESM

Elementos de mando y visualización

Pantalla LED 1 indicador de estado de la tensión de servicio (Pwr), 2 indicadores de estado (verdes) de los relés K1 y K2

Valores de conexión eléctrica

Potencia de conexión
Con 24 V CC 4.5 W
Potencia de conexión (potencia aparente)
Con 24 V CA 8.5 VA
Sección transversal de conexión 0.14 ... 2.5 mm² (Bornes de conexión (tamaño))
Salidas
CantidadTipoFunciónNota al pie
2Contactos auxiliares del transistorSalidas de monitorización de puerta O1 / O2
4Contactos de relés, sin potencialContactos auxiliares 81/82, 91/92, 101/102, 101/112(Contacto auxiliar (contacto de señalización))
7Contactos de relé, sin potencial y de apertura positiva (redundantes)Contacto de seguridad 13/14, 23/24, 33/34, 43/44, 53/54, 63/64, 73/74(contacto NO)
Tensión de aislamiento de referencia Ui 250 V
Frecuencia de red de referencia 50 ... 60 Hz
Tensión nominal de impulso Uimp 4 kV
Tensión de servicio
CA/CC 24 V -10% ... +10% (Deben aislarse de la alimentación principal todas las conexiones eléctricas, ya sea por medio de transformadores de seguridad según EN 61558-2-6 con limitación de la tensión de salida en caso de fallos o bien mediante medidas similares de aislamiento.)
Tensión de prueba
Tensión de control / contactos 2.5 kV
Tensión de control
a S11 DC 24 V
Corriente de control
S11…S14 250 mA
Categoría de sobretensión III
Protección contra inversión de la polaridad
En las versiones con UB = 24 V CC Sí
Grado de contaminación (externa, según EN 60947-1) 2
Salidas de monitorización de puerta O1 / O2
Tipo de salida Contactos auxiliares del transistor
Tensión de salida 24 V DC
Corriente de salida max. 30 mA
Contactos auxiliares 81/82, 91/92, 101/102, 101/112
Tipo de salida Contacto de relés, sin potencial
Contacto de seguridad 13/14, 23/24, 33/34, 43/44, 53/54, 63/64, 73/74
Tipo de salida Contactos de relé, sin potencial y de apertura positiva (redundantes)
Corriente total max. 35 A para todos los contactos a 40 °C (Con una separación entre carcasas de 10 mm, 20 A alineados muy juntos.)

Valores mecánicos y entorno

Tipo de conexión Bornes de conexión enchufables
Temperatura de almacenamiento -25 ... 70 °C
Longitud de la línea de control
Con una sección de cable de 0,75 mm2 1000 m
Vida mecánica
Maniobras 10 x 10⁶
Tipo de montaje Raíl de montaje TH 35 (EN IEC 60715)
Clase de protección IP20
Temperatura ambiental -15 ... 40 °C
Material
Carcasa Poliamida PA6.6
Contacto AgSnO2

Valores característicos según EN ISO 13849-1 y EN IEC 62061

PLSIL máx.PFHDCategoríaTiempo de servicio
Evaluación de señales de seguridadPL e-2.47x10-8420 y
Sólo aplicable con voltaje de conmutación de 24 V CC y corriente de activación de hasta 0,1 A (máx. ciclos de conmutación 500.000 1/a) O hasta 1 A (máx. ciclos de conmutación 350.000 1/a) O hasta 2 A (máx. ciclos de conmutación 100.000 1/a)


Varios

De acuerdo a las Normas siehe Konformitätserklärung

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 1,3 MB)

Documentos sueltos

Otros documentos

Macros ePlan

Datos de pedido

N.º de pedido 097225
Nombre de artículo ESM-BA701P
Peso bruto 0,358kg
Partida arancelaria 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
